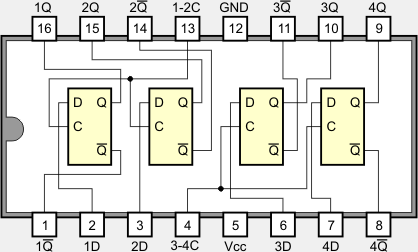

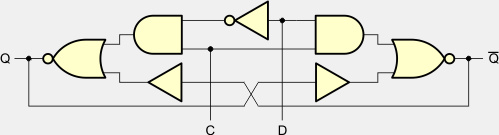

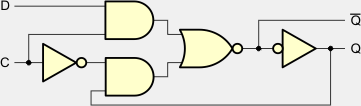

Układ 7475 zawiera 4 przerzutniki D Latch (ang. 4-Bit Bistable Latches), które nadają się idealnie do wykorzystania w charakterze buforów pośredniczących pomiędzy układami przetwarzającymi dane a wejściem/wyjściem lub wskaźnikami. Przy wysokim poziomie logicznym na wejściu C informacja z wejścia D jest przesyłana na wyjście Q. Przy przejściu sygnału zegarowego C z poziomu wysokiego na niski na wyjściu Q zostaje zapamiętany (zatrząśnięty) stan, który utrzymywał się tu bezpośrednio przed zboczem opadającym C. Stan ten będzie trwał do momentu, aż sygnał C znów nie powróci do stanu wysokiego. Wtedy stan wyjścia Q będzie równy stanowi wejścia D.
 |
 |
| C | D | Q | Q |
| 1 | 1 | 1 | 0 |
| 1 | 0 | 0 | 1 |
| 0 | X | Qn-1 | Qn-1 |
 |
| Opis parametru | 5475 | 7475 | 74LS75 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | 4,75...5,25 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | 2,7...3,5 | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | 0,25...0,5 | V |
| IIH | Prąd wejściowy w stanie 1, D | 80 | 80 | 20 | µA |
| Prąd wejściowy w stanie 1, C | 160 | 160 | 80 | ||
| IIL | Prąd wejściowy w stanie 0, D | -3,2 | -3,2 | -0,4 | mA |
| Prąd wejściowy w stanie 0, C | -6,4 | -6,4 | -1,6 | ||
| IOH | Prąd wyjściowy w stanie 1 | -0,4 | -0,4 | -0,4 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | 8 | mA |
| ICC | Prąd zasilania | 32...46 | 32...53 | 6,3...12 | mA |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | 0...70 | °C |
| tPLH | Czas propagacji z 0 na 1, od D do Q | 16...20 | 16...20 | 11...19 | ns |
| Czas propagacji z 0 na 1, od C do Q | 16...30 | 16...30 | 10...18 | ||
| tPHL | Czas propagacji z 1 na 0, od D do Q | 14...25 | 14...25 | 9...17 | ns |
| Czas propagacji z 1 na 0, od C do Q | 7...15 | 7...15 | 10...18 | ||
| tsu | Czas przygotowania D przed imp. zeg. | 20 | 20 | 20 | ns |
| th | Czas utrzymania D po imp. zeg. | 5 | 5 | 5 | ns |
| tw | Zalecana szerokość impulsu CLK = 1 | 20 | 20 | 20 | ns |
 |
