7468 – dwa 4-bitowe liczniki dziesiętne

7468

Opis

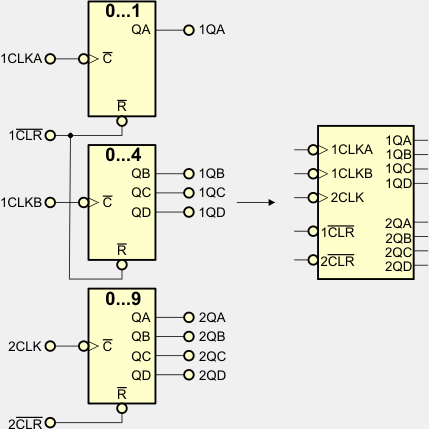

Układ 7468 zawiera dwa niezależne, 4-bitowe liczniki dziesiętne (zliczające w zakresie od 0 do 9). Pierwszy licznik jest podzielony na dwa moduły. Pierwszy moduł liczy od 0 do 1, drugi moduł liczy do 0 do 4. Drugi licznik liczy od 0 do 9. Schemat blokowy układu 7468 jest następujący:

obrazek

Liczniki zliczają impulsy przy ujemnym zboczu sygnału zegarowego. Pierwszy licznik może pracować w dwóch trybach: dziesiętnym (ang. binary coded decimal) oraz dwupiątkowym (ang. biquinary):

Tryb dziesiętny (oba liczniki)            Tryb dwupiątkowy (tylko licznik nr 1)
obrazek
n QD QC QB QA
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 0
7 0 1 1 1
8 1 0 0 0
9 1 0 0 1
  obrazek
n QA QD QC QB
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 1 0 0 0
6 1 0 0 1
7 1 0 1 0
8 1 0 1 1
9 1 1 0 0

Wyjście 1QA pozwala wysterować wejścia CLK bez zmiany obciążalności. Oba liczniki posiadają niezależne wejścia zerujące. Układ 7468 można również wykorzystać jako dzielnik częstotliwości przez 2, 5, 10, 20, 50, 100.

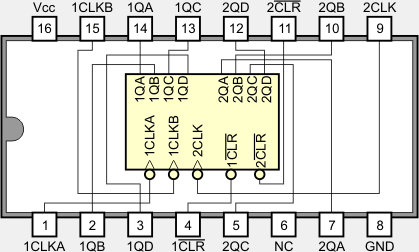

Obudowa DIL-16

obrazek

Wybrane parametry elektryczne

  Opis parametru 54LS68 74LS68 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,7 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,5...3,4 2,7...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,25...0,4 0,25...0,5 V
IIH Prąd wejściowy w stanie 1, CLK 40 40 µA
Prąd wejściowy w stanie 1, CLR 20 20
IIL Prąd wejściowy w stanie 0, 1CLKA,2CLK -2 -2 mA
Prąd wejściowy w stanie 0, 1CLKB -1,2 -1,2
Prąd wejściowy w stanie 0, CLR -0,2 -0,2
IOH Prąd wyjściowy w stanie 1 -1 -1 mA
IOL Prąd wyjściowy w stanie 0 8 16 mA
ICC Prąd zasilania 36...54 36...54 mA
TA Zakres temperatur pracy -55...125 0...70 °C
fmax Zalecana częstotliwość 1CLKA 50 50 MHz
Zalecana częstotliwość 1CLKB 20 20
Zalecana częstotliwość 2CLK 40 40
tw Zalecana szerokość impulsu 1CLKA 10 10 ns
Zalecana szerokość impulsu 1CLKB 25 25
Zalecana szerokość impulsu 2CLK 13 13
