7465 – bramka AND-OR-INVERT o 4-2-3-2 wejściach z wyjściem z otwartym kolektorem

Oznaczenie graficzne bramki AND-OR-INVERT typu 7465

Opis

Układ 7465 zawiera bramkę AND-OR-INVERT o 4-2-3-2 wejściach i o wyjściu z otwartym kolektorem (ang. 4-2-3-2-input AND-OR-INVERT gate w open collector output). Bramka realizuje funkcję logiczną:

Tabelka stanów bramki typu 7465

A	B	C	D	E	F	G	H	I	J	K	Y
Z				Z		Z			Z		1
1	1	1	1	X	X	X	X	X	X	X	0
X	X	X	X	1	1	X	X	X	X	X	0
X	X	X	X	X	X	1	1	1	X	X	0
X	X	X	X	X	X	X	X	X	1	1	0

Z : co najmniej jeden z sygnałów ma wartość 0

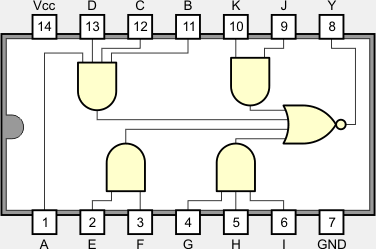

Obudowa DIL-14

Wybrane parametry elektryczne

Brak danych
