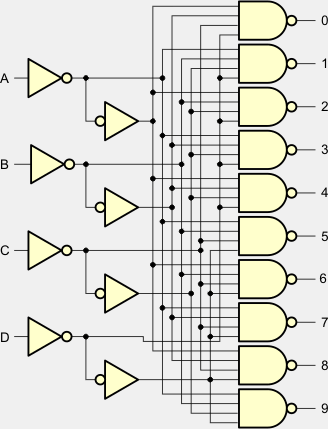

Układ 7443 jest monolitycznym dekoderem kodu z nadmiarem 3 na kod 1 z 10 (ang. 4-line Excess 3 to 10-line Decimal Decoder). Składa się z ośmiu inwerterów i 10 czterowejściowych bramek NIE-I. Inwertery pracują w parach, aby dostarczyć odpowiednich sygnałów sterujących dla bramek wyjściowych. Wewnątrz układu wykonywane jest pełne dekodowanie, co zapewnia stan nieaktywny wyjść w przypadku nieprawidłowych stanów wejściowych. Dekoder posiada cztery wejścia oznaczone A, B, C i D oraz 10 wyjść od 0 do 9.
Na wejścia podajemy cyfrę w kodzie z nadmiarem 3. Powoduje to wysterowanie odpowiedniego wyjścia od 0 do 9 w stan niski, jeśli kod wejściowy jest poprawny. W przeciwnym razie wyjścia pozostają w stanie wysokim.
Nr | Nadmiar 3 | 1 z 10 | ||||||||||||
A | B | C | D | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
0 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
1 | 0 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
2 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
3 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
4 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
5 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
6 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
7 | 1 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
8 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
9 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
N | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
N | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
N | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
N | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
N | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
N | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Opis parametru | 5443 | 7443 | 74LS43 | Jednostka | |
VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | 4,75...5,25 | V |
VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | 2 | V |
VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | 0,8 | V |
VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | 2,7...3,5 | V |
VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | 0,25...0,5 | V |
IIH | Prąd wejściowy w stanie 1 | 40 | 40 | 20 | µA |
IIL | Prąd wejściowy w stanie 0 | -1,6 | -1,6 | -0,4 | mA |
IOH | Prąd wyjściowy w stanie 1 | -0,8 | -0,8 | -0,4 | mA |
IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | 8 | mA |
ICC | Prąd zasilania | 28...41 | 28...56 | 7...13 | mA |
TA | Zakres temperatur pracy | -55...125 | 0...70 | 0...70 | °C |
tpLH | Czas propagacji z 0 na 1 | 14...30 | 14...30 | 15...30 | ns |
tpHL | Czas propagacji z 1 na 0 | 10...30 | 10...30 | 15...30 | ns |
