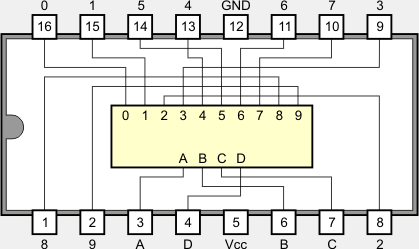

Układ 7441 jest monolitycznym dekoderem kodu BCD na kod 1 z 10 (ang. BCD to Decimal Decoder), który służy do sterowania lamp cyfrowych. Lampy cyfrowe były powszechnie stosowane w czasach, gdy jeszcze nie było wskaźników LED.
 |

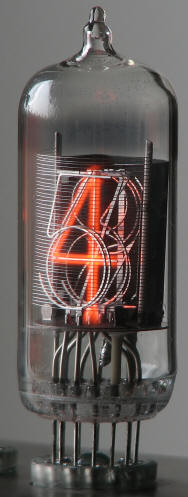

Lampa cyfrowa, zwana digitronem, miała postać bańki szklanej wypełnionej neonem i argonem pod małym ciśnieniem. W bańce tej znajdowała się wspólna anoda oraz wiele katod wykonanych z cienkiego drutu w kształcie cyfr. Jeśli pomiędzy anodę i wybraną katodę doprowadzi się napięcie rzędu 150...200V, to nastąpi zapłon i gaz wokół katody zacznie świecić, przyjmując kształt cyfry. W danym urządzeniu stosowano tyle lamp, ile należało wyświetlać cyfr. Do sterowania tych lamp były właśnie używane dekodery 7441. Dekoder posiada cztery wejścia oznaczone A, B, C i D oraz 10 wyjść od 0 do 9.
 |
Na wejścia podajemy cyfrę w kodzie BCD (ang. Binary Coded Decimal, kod dziesiętny kodowany dwójkowo). Powoduje to wysterowanie odpowiedniego wyjścia od 0 do 9, które jest połączone z katodą lampy cyfrowej. Tranzystory wyjściowe są tak dobrane, aby potrafiły wysterować wszystkie typowe lampy cyfrowe dostępne na rynku. Układ aplikacyjny jest następujący:
 |
Układ jest przestarzały
| A | B | C | D | Y |
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 1 | 1 |
| 0 | 0 | 1 | 0 | 2 |
| 0 | 0 | 1 | 1 | 3 |
| 0 | 1 | 0 | 0 | 4 |
| 0 | 1 | 0 | 1 | 5 |
| 0 | 1 | 1 | 0 | 6 |
| 0 | 1 | 1 | 1 | 7 |
| 1 | 0 | 0 | 0 | 8 |
| 1 | 0 | 0 | 1 | 9 |
Wszystkie inne stany wejściowe blokują wyjścia.
 |
| Opis parametru | 7441 | Jednostka | |
| VCC | Napięcie zasilania | 4,75...5,25 | V |
| VOUT | Napięcie przyłożone do wyjść | 70 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,5 | V |
| IIH | Prąd wejściowy w stanie 1, B,C, D | 40...1000 | µA |
| IIH | Prąd wejściowy w stanie 1, A | 80...1000 | µA |
| IIL | Prąd wejściowy w stanie 0, B, C, D | -1,6 | mA |
| IIL | Prąd wejściowy w stanie 0, A | -3,2 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 2 | mA |
| ICC | Prąd zasilania | 21..42 | mA |
| TA | Zakres temperatur pracy | 0...70 | °C |
 |
