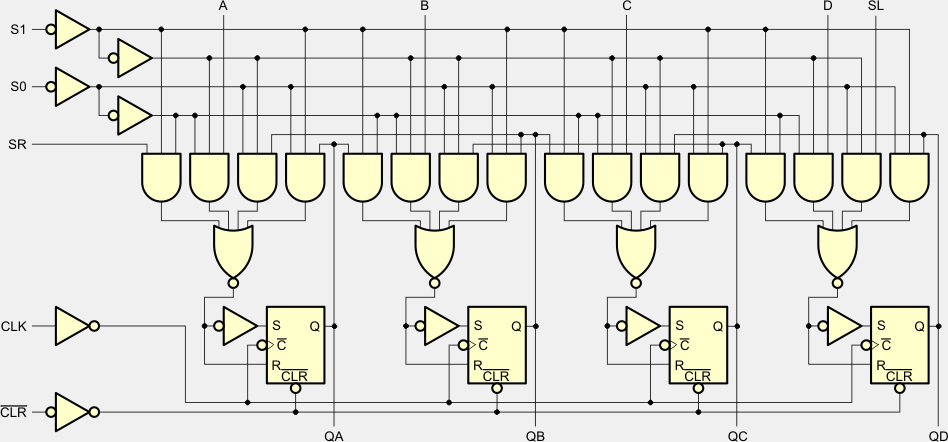

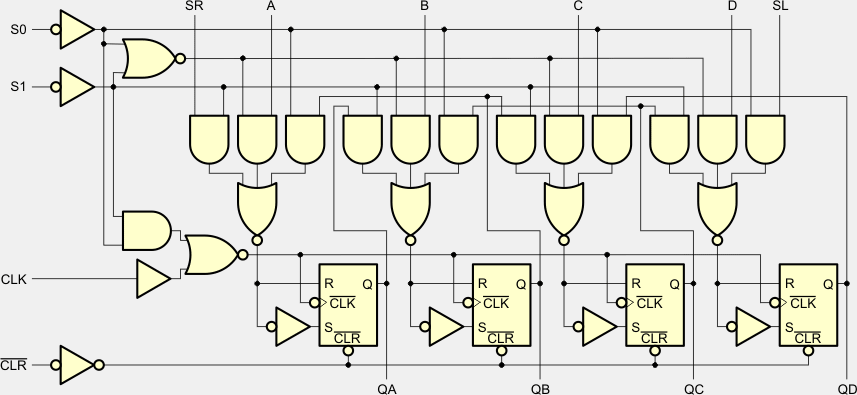

Układ 74194 zawiera 4-bitowy dwukierunkowy uniwersalny rejestr przesuwający (ang. 4-Bit Bidirectional Universal Shift Register), który posiada wszystkie niezbędne cechy. Układ pracuje w 4 trybach wybieranych stanem wejść S0 i S1:
Zmiana trybu pracy powinna się odbywać przy stanie wysokim na wejściu zegarowym.

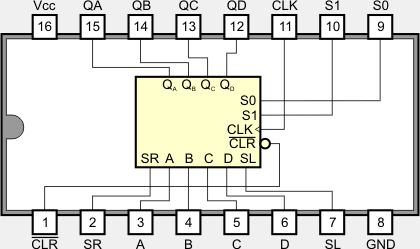

Znaczenie wejść/wyjść układu jest następujące:
| S0 i S1 | – | wejścia określające tryb pracy układu (patrz wyżej). |
| CLK | – | wejście sygnału zegarowego. Zmiany dokonywane są synchronicznie z narastającym zboczem impulsu zegarowego (przejście ze stanu 0 do 1). |
| CLR | – | asynchroniczne wejście zerowania. Stan niski wymusza stany 0 na wszystkich wyjściach Q. |
| SR | – | wejście danych szeregowych przy przesuwie w prawo. |
| SL | – | wejście danych szeregowych przy przesuwie w lewo. |
| A...D | – | wejścia danych równoległych. |
| QA...QD | – | wyjścia równoległe. |
| WEJŚCIA | WYJŚCIA | ||||||||||||
| CLR | TRYB | CLK | SZER. | RÓWNOL. | QA | QB | QC | QD | |||||
| S1 | S0 | SL | SR | A | B | C | D | ||||||
| 0 | X | X | X | X | X | X | X | X | X | 0 | 0 | 0 | 0 |
| 1 | X | X | 0 | X | X | X | X | X | X | QA0 | QB0 | QC0 | QD0 |
| 1 | 1 | 1 | ↑ | X | X | a | b | c | d | a | b | c | d |
| 1 | 0 | 1 | ↑ | X | 1 | X | X | X | X | 1 | QAn | QBn | QCn |
| 1 | 0 | 1 | ↑ | X | 0 | X | X | X | X | 0 | QAn | QBn | QCn |
| 1 | 1 | 0 | ↑ | 1 | X | X | X | X | X | QBn | QCn | QDn | 1 |
| 1 | 1 | 0 | ↑ | 0 | X | X | X | X | X | QBn | QCn | QDn | 0 |
| 1 | 0 | 0 | X | X | X | X | X | X | X | QA0 | QB0 | QC0 | QD0 |
| QX0 – stan wyjścia Q przed zmianą QXn – stan wyjścia Q po zmianie |
 |
 |
 |
| Opis parametru | 54194 | 74194 | 74LS194 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | 4,75...5,25 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | 2,7...3,4 | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | 0,25...0,5 | V |
| IIH | Prąd wejściowy w stanie 1 | 40 | 40 | 20 | µA |
| IIL | Prąd wejściowy w stanie 0 | -1,6 | -1,6 | -0,4 | mA |
| IOH | Prąd wyjściowy w stanie 1 | -0,4 | -0,4 | -0,4 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | 8 | mA |
| ICC | Prąd zasilania | 39...63 | 39...63 | 15...23 | mA |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | 0...70 | °C |
| fclock | Częstotliwość zegara | 0...25 | 0...25 | 0...25 | MHz |
 |
