Układ 74182 jest generatorem przeniesień równoległych (ang. Look-Ahead Carry Generator), którego podstawową funkcją jest przyspieszenie operacji arytmetycznych na wielobitowych liczbach binarnych. Układ zmniejsza czas ustalenia się wyniku końcowego operacji arytmetycznej dzięki równoległej generacji przeniesień. Może go stosować kaskadowo, co dodatkowo zwiększa możliwości wykorzystania w różnych aplikacjach.

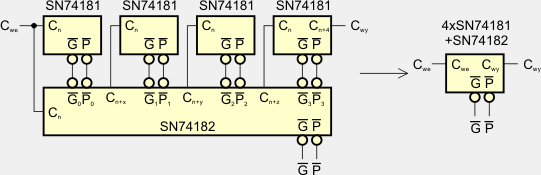

Poniżej przykład współpracy 74182 z 4 jednostkami 74181. Taki układ pozwala na szybkie operacje arytmetyczne na liczbach 16-bitowych:
 |

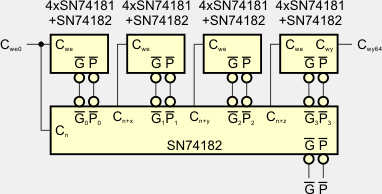

A w ten sposób łączymy te układy kaskadowo, uzyskując możliwość wykonywania operacji arytmetycznych na liczbach 64-bitowych. Całość składa się z 16 układów 74181 i 5 układów 74182:
 |

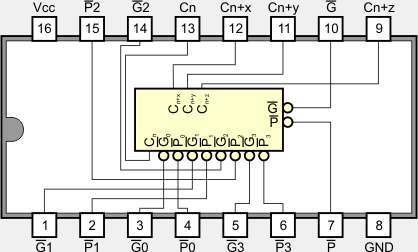

| G0...G3 | – | wejścia generacji przeniesień |
| P0...P3 | – | wejścia propagacji przeniesień |
| Cn | – | wejście przeniesienia |
| Cn+x, Cn+y, Cn+z | – | wyjścia przeniesień |
| G | – | wyjście generacji przeniesienia |
| P | – | wyjście propagacji przeniesienia |

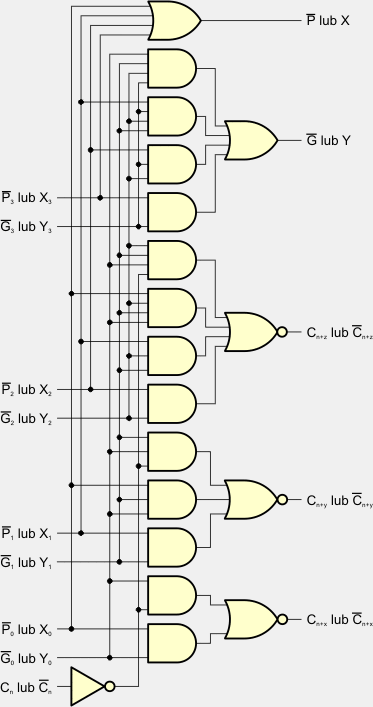

Układ 74182 może pracować w logice dodatniej lub ujemnej. W logice ujemnej (aktywny stan niski 0) ulegają odpowiednio zmianie oznaczenia sygnałów:
 |
| Wejścia | Wy | ||||||
| G3 | G2 | G1 | G0 | P3 | P2 | P1 | G |
| 0 | X | X | X | X | X | X | 0 |
| X | 0 | X | X | 0 | X | X | 0 |
| X | X | 0 | X | 0 | 0 | X | 0 |
| X | X | X | 0 | 0 | 0 | 0 | 0 |
| pozostałe kombinacje | 1 | ||||||
| Wejścia | Wy | |||
| P3 | P2 | P1 | P0 | P |
| 0 | 0 | 0 | 0 | 0 |
| pozostałe kombinacje | 1 | |||
| Wejścia | Wy | ||
| G0 | P0 | Cn | Cn+x |
| 0 | X | X | 1 |
| X | 0 | 1 | 1 |
| pozostałe kombinacje | 0 | ||
| Wejścia | Wy | ||||
| G1 | G0 | P1 | P0 | Cn | Cn+y |
| 0 | X | X | X | X | 1 |
| X | 0 | 0 | X | X | 1 |
| X | X | 0 | 0 | 1 | 1 |
| pozostałe kombinacje | 0 | ||||
| Wejścia | Wy | ||||||
| G2 | G1 | G0 | P2 | P1 | P0 | Cn | Cn+z |
| 0 | X | X | X | X | X | X | 1 |
| X | 0 | X | 0 | X | X | X | 1 |
| X | X | 0 | 0 | 0 | X | X | 1 |
| X | X | X | 0 | 0 | 0 | 1 | 1 |
| pozostałe kombinacje | 0 | ||||||
 |
 |
| Opis parametru | 54182 | 74182 | Jednostka | ||
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | V | |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | V | |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | V | |
| VOH | Napięcie wyjściowe dla stanu 1 (za wyjątkiem A=B) | 2,4...3,4 | 2,4...3,4 | V | |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | V | |
| IIH | Prąd wejściowy w stanie 1 | Wejście Cn | 80 | 80 | µA |
| Wejście P3 | 120 | 120 | |||
| Wejście P2 | 160 | 160 | |||
| Wejścia P0, P1, G3 | 200 | 200 | |||
| Wejścia G0, G2 | 360 | 360 | |||
| Wejście G1 | 400 | 400 | |||
| IIL | Prąd wejściowy w stanie 0 | Wejście Cn | -3,2 | -3,2 | mA |
| Wejście P3 | -4,8 | -4,8 | |||
| Wejście P2 | -6,4 | -6,4 | |||
| Wejścia P0, P1, G3 | -8 | -8 | |||
| Wejścia G0, G2 | -14,4 | -14,4 | |||
| Wejście G1 | -16 | -16 | |||
| IOH | Prąd wyjściowy w stanie 1 (za wyjątkiem A=B) | -0,8 | -0,8 | mA | |
| IOH | Prąd wyjściowy w stanie 1 (tylko A=B) | 0,25 | 0,25 | mA | |
| IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | mA | |
| ICC | Prąd zasilania | 27...65 | 27...72 | mA | |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | °C | |
 |
