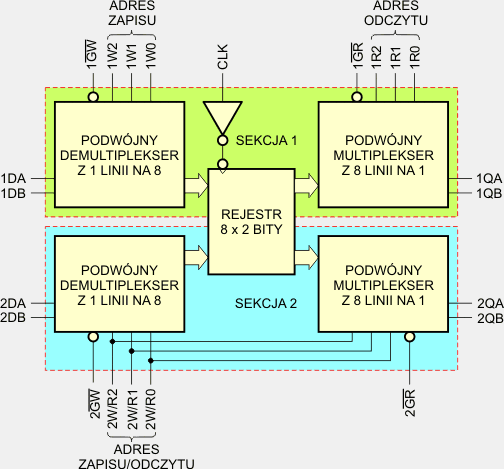

Układ 74172 zawiera zespół 16 bitowy rejestr z wyjściami trójstanowymi (ang. 16-bit Multiple-port Register File with 3-state Outputs). Rejestr jest logicznie zorganizowany w 8 rejestrów 2-bitowych. Dostęp do rejestrów odbywa się niezależnie z dwóch obwodów. Pozwala to jednocześnie czytać i zapisywać dwie pary rejestrów 2-bitowych.Układ podzielony jest na dwie niezależne od siebie sekcje:
Sekcja nr 1 pozwala zapisywać dane do dowolnego rejestru 2-bitowego i jednocześnie odczytywać stan innego rejestru 2-bitowego. W sekcji nr 1 odczyt i zapis są od siebie niezależne.
Sekcja nr 2 pozwala zapisywać dwa bity, czytać dwa wybrane bity lub jednocześnie zapisywać dwa bity i odczytywać je z rejestru.
Bez względu na wybrany tryb pracy obie sekcje są od siebie niezależne.
Opis wejść/wyjść:
| 1DA, 1DB | – | dane wejściowe dla sekcji 1. Dane są wprowadzane do wybranej komórki 2-bitowej rejestru przy narastającym zboczu sygnału zegarowego, jeśli sygnał 1GW ma stan niski. |
| 2DA, 2DB | – | dane wejściowe dla sekcji 2. Dane są wprowadzane do wybranej komórki 2-bitowej rejestru przy narastającym zboczu sygnału zegarowego, jeśli sygnał 2GW ma stan niski. |
| 1QA, 1QB | – | wyjście danych dla sekcji 1 |
| 2QA, 2QB | – | wyjście danych dla sekcji 2 |
| 1W0, 1W1, 1W2 | – | adres binarny komórki 2-bitowej w rejestrze, która jest wybrana do zapisu w sekcji 1 |
| 2W/R0, 2W/R1, 2W/R2 | – | adres binarny komórki 2-bitowej w rejestrze, która jest wybrana do zapisu lub odczytu w sekcji 2 |
| 1GW, 2GW | – | stan niski zapisuje dane z wejść odpowiedniej sekcji do wybranej adresem komórki 2-bitowej w rejestrze |
| 1R0, 1R1, 1R2 | – | adres binarny komórki 2-bitowej w rejestrze, która jest wybrana do odczytu w sekcji 1 |
| 1GR, 2GR | – | stan niski powoduje odczyt wybranej w sekcji komórki 2-bitowej rejestru i przesłanie danych na wyjścia Q tej sekcji. Jeśli sygnał ten jest w stanie wysokim, to wyjście Q sekcji przechodzi w stan wysokiej impedancji. |
| CLK | – | sygnał zegarowy. Dane są wprowadzane do rejestru przy dodatnim zboczu sygnału na tym wejściu. Sygnał zegarowy jest wspólny dla obu sekcji. |
Ponieważ obie sekcje pracują niezależnie od siebie, może się zdarzyć, że obie próbują zapisać dane do tej samej komórki rejestru. Jeśli sygnały wejściowe danych w obu sekcjach różnią się (tzn. 1DA ≠ 2DA lub 1DB ≠ 2DB), to w komórce zostanie zapisany stan 0 dla różniących się bitów.
 |
 |
| Opis parametru | 74172 | Jednostka | ||
| VCC | Napięcie zasilania | 4,75...5,25 | V | |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | V | |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | V | |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3 | V | |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | V | |
| IIH | Prąd wejściowy w stanie 1 | 40 | µA | |
| IIL | Prąd wejściowy w stanie 0 | wejścia D,1W,1R,GW | -0,8 | mA |
| pozostałe | -1,6 | |||
| IO(off) | Prąd wyjściowy w stanie wysokiej impedancji | 40 | µA | |
| IOH | Prąd wyjściowy w stanie 1 | -5,2 | mA | |
| IOL | Prąd wyjściowy w stanie 0 | 16 | mA | |
| ICC | Prąd zasilania | 112...170 | mA | |
| TA | Zakres temperatur pracy | 0...70 | °C | |
| fclock | Częstotliwość zegara | 0...20 | MHz | |
| tw(clock) | Szerokość impulsu CLK | 25 | ns | |
 |
