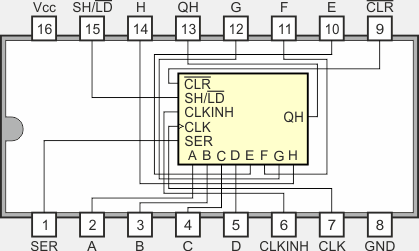

Oznaczenie graficzne rejestru
przesuwającego typu 74166
Opis
Układ 74166 zawiera 8-bitowy
rejestr przesuwający, który zamienia dane równoległe na szeregowe
(ang. Parallel-Load 8-bit Shift Register).
Układ posiada następujące wejścia i wyjścia:
CLR –
asynchroniczne wejście zerujące.
SH/LD – wejście
sterujące ładowaniem danych lub przesuwaniem informacji w
rejestrze. Wstanie niskim do przerzutników rejestru zostaje
zapisana informacja z wejść danych A...H. W stanie wysokim
informacja w rejestrze może być przesuwana.
CLKINH – w stanie wysokim blokuje sygnał zegarowy, informacja
nie jest przesuwana w rejestrze
CLK – sygnał zegarowy. Jeśli jest uaktywniony przez niski stan
CLKINH oraz wysoki stan SH/LD,
to narastające zbocze powoduje przesunięcie informacji
przechowywanej w rejestrze o jeden bit w prawo.
SER – wejście szeregowe. Przy przesuwie informacji dana z
wejścia SER zostaje wpisana do przerzutnika A.
A...H – szeregowe wejścia danych. Wpis następuje przy niskim
stanie na wejściu SH/LD.
QH,
QH – wyjście
szeregowa z ostatniego przerzutnika H.
Tabelka funkcji rejestru typu 74166
|
Wejścia |
Wewnątrz |
Wyjście |
|
CLR |
SH/LD |
CLKINH |
CLK |
SER |
A...H |
QA |
QB |
QH |
| 0 |
X |
X |
X |
X |
X |
0 |
0 |
0 |
| 1 |
X |
0 |
0 |
X |
X |
QA0 |
QB0 |
QH0 |
| 1 |
0 |
0 |
↑ |
X |
a...h |
a |
b |
h |
| 1 |
1 |
0 |
↑ |
1 |
X |
1 |
QAn |
QGn |
| 1 |
1 |
0 |
↑ |
0 |
X |
0 |
QAn |
QGn |
| 1 |
X |
1 |
↑ |
X |
X |
QA0 |
QB0 |
QH0 |
Q0 – stan początkowy
Qn – stan poprzedni przed przesunięciem
Sieć logiczna rejestru
przesuwającego 74166
Obudowa DIL-16
Wybrane parametry elektryczne
| |
Opis parametru |
54166 |
74166 |
74LS166 |
Jednostka |
| VCC |
Napięcie zasilania |
4,5...5,5 |
4,75...5,25 |
4,75...5,25 |
V |
| VIH |
Napięcie wejściowe dla stanu 1 |
2 |
2 |
2 |
V |
| VIL |
Napięcie wejściowe dla stanu 0 |
0,8 |
0,8 |
0,8 |
V |
| VOH |
Napięcie wyjściowe dla stanu 1 |
2,4...3,4 |
2,4...3,4 |
2,7...3,4 |
V |
| VOL |
Napięcie wyjściowe dla stanu 0 |
0,2...0,4 |
0,2...0,4 |
0,25...0,5 |
V |
| IIH |
Prąd wejściowy w stanie 1 |
40 |
40 |
20 |
µA |
| IIL |
Prąd wejściowy w stanie 0 |
-1,6 |
-1,6 |
-0,4 |
mA |
| IOH |
Prąd wyjściowy w stanie 1 |
-0,8 |
-0,8 |
-0,4 |
mA |
| IOL |
Prąd wyjściowy w stanie 0 |
16 |
16 |
8 |
mA |
| ICC |
Prąd zasilania |
90...127 |
90...127 |
20...32 |
mA |
| TA |
Zakres temperatur pracy |
-55...125 |
0...70 |
0...70 |
°C |
| tw(CLK) |
Szerokość impulsów CLK |
25...35 |
25...35 |
25 |
ns |
| fCLK |
Częstotliwość zegara |
0...25 |
0...25 |
0...25 |
MHz |
Dane techniczne układu w Internecie
74166
|
