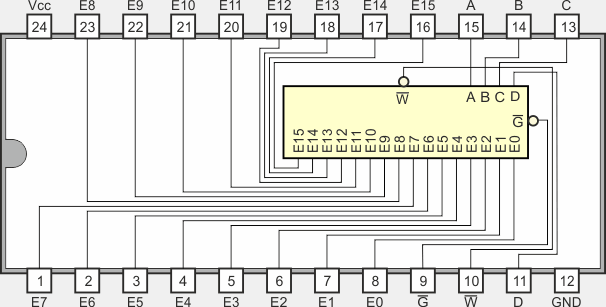

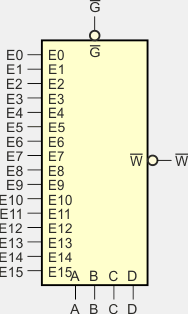

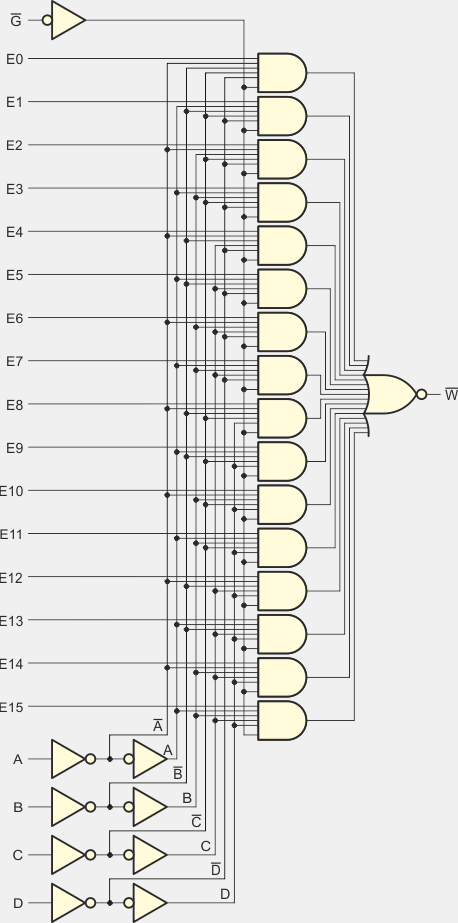

Układ 74150 zawiera multiplikser wybierający jedno z 16 wejść (ang. 16-Input Data Selector/Multiplexer). Układ posiada 16 wejść danych E0...E15, jedno wejście G uaktywniające multiplekser, cztery wejścia adresowe A, B, C i D oraz jedno wyjście W. Gdy wejście G przyjmuje stan niski 0, multiplikser jest uaktywniany i na wyjściu W pojawia się zaprzeczony stan wejścia En, gdzie n odpowiada adresowi podanemu w postaci binarnej 8421 na wejścia D, C, B i A. Gdy wejście G przyjmuje stan wysoki 1, na wyjściu W zostaje wymuszony stan wysoki 1 i multiplekser staje się nieaktywny.
| Wejścia |
Wyjście W |
||||
| Wybór |
STROBE G |
||||
| D | C | B | A | ||
| X | X | X | X | 1 | 1 |
| 0 | 0 | 0 | 0 | 0 | E0 |
| 0 | 0 | 0 | 1 | 0 | E1 |
| 0 | 0 | 1 | 0 | 0 | E2 |
| 0 | 0 | 1 | 1 | 0 | E3 |
| 0 | 1 | 0 | 0 | 0 | E4 |
| 0 | 1 | 0 | 1 | 0 | E5 |
| 0 | 1 | 1 | 0 | 0 | E6 |
| 0 | 1 | 1 | 1 | 0 | E7 |
| 1 | 0 | 0 | 0 | 0 | E8 |
| 1 | 0 | 0 | 1 | 0 | E9 |
| 1 | 0 | 1 | 0 | 0 | E10 |
| 1 | 0 | 1 | 1 | 0 | E11 |
| 1 | 1 | 0 | 0 | 0 | E12 |
| 1 | 1 | 0 | 1 | 0 | E13 |
| 1 | 1 | 1 | 0 | 0 | E14 |
| 1 | 1 | 1 | 1 | 0 | E15 |
 |
 |
| Opis parametru | 54150 | 74150 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | V |
| IIH | Prąd wejściowy w stanie 1 | 40 | 40 | µA |
| IIL | Prąd wejściowy w stanie 0 | -1,6 | -1,6 | mA |
| IOH | Prąd wyjściowy w stanie 1 | -0,8 | -0,8 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | mA |
| ICC | Prąd zasilania | 40...68 | 40...68 | mA |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | °C |
| tpLH | Czas propagacji z 0 na 1 | 23...35 | 23...35 | ns |
| tpHL | Czas propagacji z 1 na 0 | 22...33 | 22...33 | ns |
 |
