7414 – sześć inwerterów NOT z wejściami Schmitta

7414

Oznaczenie graficzne bramki NOT typu 7414

obrazek

Opis

Układ 7414 zawiera sześć niezależnych inwerterów NOT z wejściami Schmitta (ang. Hex Schmitt-trigger inverters), które realizują funkcję zaprzeczenia logicznego:

obrazek

Każda z bramek NOT w układzie 7414 spełnia funkcję inwertera, lecz z powodu wyposażenia ich w wejścia Schmitta posiadają one inne progi przełączania dla sygnałów rosnących i malejących. Wejście Schmitta może być sterowane przez sygnały, które bardzo wolno narastają lub opadają, nie dając zakłóceń na wyjściu, co zdarza się zwykłym bramkom.

Tabelka stanów bramki NOT typu 7414

A Y
0 1
1 0

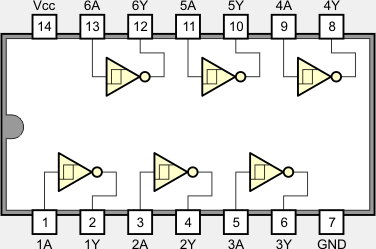

Obudowa DIL-14

obrazek

Wybrane parametry elektryczne

  Opis parametru 5414 7414 74LS14 74HC14 74HCT14 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 4,75...5,25 2...6 4,5...5,5 V
VT+ Napięcie progowe zbocza narastającego 1,5...2 1,5...2 1,4...1,9 (0,35...0,7)VCC (0,26...0,4)VCC V
VT- Napięcie progowe zbocza opadającego 0,6...1,1 0,6...1,1 0,5...1 (0,23...0,5)VCC (0,1...0,26)VCC V
VH Histereza: VT+ VT- 0,4...0,8 0,4...0,8 0,4...0,8 (0,1...0,36)VCC (0,08...0,12)VCC V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 2,4...3,4 2,7...3,4 0,9VCC 4,4 V
VOL Napięcie wyjściowe dla stanu 0 0,2...0,4 0,2...0,4 0,25...0,5 0...0,1 0...0,4 V
IIH Prąd wejściowy w stanie 1 40 40 20 0,1...1 0,1...1 µA
IIL Prąd wejściowy w stanie 0 -0,8...-1,2 -0,8...-1,2 -0,4 0,1µA...1µA 0,1µA...1µA mA
IOH Prąd wyjściowy w stanie 1 -0,8 -0,8 -0,4 25 25 mA
IOL Prąd wyjściowy w stanie 0 16 16 8 25 25 mA
ICCH Prąd zasilania w stanie wysokim 22...36 22...36 8,6...16 2µA...40µA(1) 2µA...40µA(1) mA
ICCL Prąd zasilania w stanie niskim 39...60 39...60 12...21 2µA...40µA(1) 2µA...40µA(1) mA
TA Zakres temperatur pracy -55...125 0...70 0...70 -40...125 -40...125 °C
tPLH Czas propagacji z 0 na 1 15...22 15...22 15...22 12...38 12...38 ns
tPHL Czas propagacji z 1 na 0 15...22 15...22 15...22 12...38 12...38 ns

1) prąd ICC maksymalny przy przy IO = 0A
