74118 – sześć przerzutników SR z indywidualnym ustawianiem i ze wspólnym zerowaniem

74118

Oznaczenie graficzne przerzutnika SR Latch 74118

obrazek

Opis

Układ 74118 zawiera sześć prostych przerzutników SR z bramek NAND (ang. Hex RS Latches with Set and Common Clear). Każdy przerzutnik można ustawiać indywidualnie w stan 1, natomiast zerowanie jest wspólne dla wszystkich 6 przerzutników.

Tabelka stanów przerzutnika SR typu 74118

Wejścia Wyjście
S R Q
0 1 1
1 0 0
1 1 Q0
0 0 1*
Q0 – stan wyjścia tuż przed zboczem dodatnim S
* - stan niedozwolony

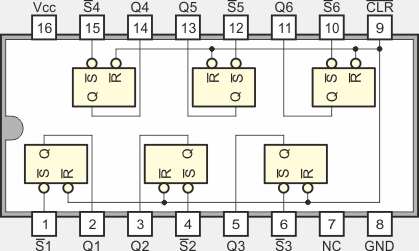

Obudowa DIL-16

obrazek

Wybrane parametry elektryczne

Brak danych
Przyjmij standardowe wartości TTL, dla wejścia CLR prąd 6 razy większy niż dla pojedynczej bramki.
