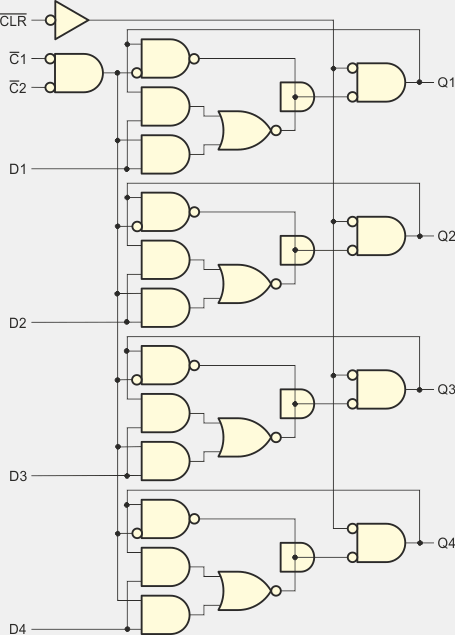

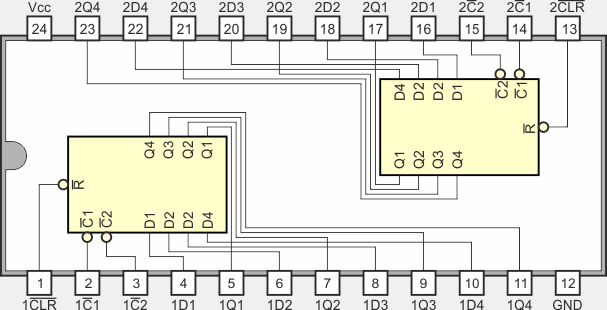

Układ 74115 zawiera dwa zespoły 4 przerzutników typu D Latch ze wspólnym zerowaniem (ang. Dual 4-bit Latches with Clear). Każdy z tych zespołów posiada niezależne zerowanie asynchroniczne CLR oraz dwa wejścia zegarowe C1 i C2 sprzężone funkcją AND. Gdy oba te wejścia znajdują się w stanie niskim 0, to na wyjściach Q1...Q4 pojawiają się stany wejść D1...D4. Gdy którekolwiek z wejść zegarowych przejdzie w stan wysoki 1, na wyjściach zostaje "zatrząśnięty" ostatni stan wejść panujący tuż przed tą zmianą. Po tym wejścia danych zostają zablokowane i ich zmiana nie powoduje zmian na wyjściach. Wejście zerujące CLR posiada najwyższy priorytet i stan niski na nim powoduje ustawienie stanów niskich na wszystkich czterech wyjściach Q1...Q4 bez względu na stan wejść D1...D4.
 |
| Wejścia | Wyjście | |||
| CLR | C1 | C2 | D | Q |
| 1 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 1 | 1 |
| 1 | X | 1 | X | Q0 |
| 1 | 1 | X | X | Q0 |
| 0 | X | X | X | 0 |
Q0 – stan wyjścia tuż przed zboczem dodatnim jednego z sygnałów zegarowych
 |
| Opis parametru | 54116 | 74116 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | V |
| IIH | Prąd wejściowy w stanie 1, C1, C2 lub CLR | 40 | 40 | µA |
| Prąd wejściowy w stanie 1, wejścia D | 60 | 60 | ||
| IIL | Prąd wejściowy w stanie 0, C1, C2 lub CLR | -1,6 | -1,6 | mA |
| Prąd wejściowy w stanie 0, wejścia D, krawędź | -2,4 | -2,4 | ||
| Prąd wejściowy w stanie 0, wejścia D, stan ustalony | -1,6 | -1,6 | ||
| IOH | Prąd wyjściowy w stanie 1 | -0,8 | -0,8 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | mA |
| ICC | Prąd zasilania | 40...100 | 40...100 | mA |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | °C |
| tPLH | Czas propagacji z 0 na 1, od C1, C2 na Q | 19...30 | 19...30 | ns |
| Czas propagacji z 0 na 1, od D na Q | 10...15 | 10...15 | ||
| tPHL | Czas propagacji z 1 na 0, od C1, C2 na Q | 15...22 | 15...22 | ns |
| Czas propagacji z 1 na 0, od D na Q | 12...18 | 12...18 | ||
| Czas propagacji z 1 na 0, od CLR na dowolne Q | 15...22 | 15...22 | ||
| tsu | Czas przygotowania, poziom wysoki 1 | 8 | 8 | ns |
| Czas przygotowania, poziom niski 0 | 14 | 14 | ||
| trelease | Czas zwolnienia danych, poziom danych 1 | 2 | 2 | ns |
| th | Czas utrzymania danych, poziom danych 0 | 8 | 8 | ns |
| tw | Zalecana szerokość impulsu C1 lub C2 | 18 | 18 | ns |
| Zalecana szerokość impulsu CLR | 18 | 18 |
 |
