74108 – dwa przerzutniki JK wyzwalane zboczem ujemnym z ustawianiem i wspólnym zegarem oraz zerowaniem

74108

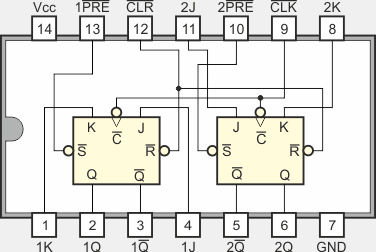

Oznaczenie graficzne przerzutnika JK typu 74108

obrazek

Opis

Układ 74108 zawiera dwa przerzutniki JK wyzwalane zboczem ujemnym z asynchronicznymi wejściami ustawiania, wspólnym wejściem zegarowym i zerowania (ang. Dual JK Negative-Edge-Triggered Flip-Flops with Preset, Common Clear and Common Clock). Gdy sygnał zegarowy CLK przyjmuje stan wysoki, wejścia danych zostają odblokowane i wpływają na przyszły stan wyjść przerzutników. Stan tych wejść może się zmieniać przy wysokim poziomie sygnału zegarowego, jednakże musi się ustalić na czas tsu przed zmianą sygnału zegarowego z 1 na 0.

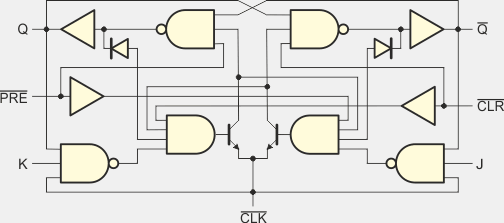

Wewnętrzna sieć logiczna przerzutnika JK typu 74108

obrazek

Tabelka stanów przerzutnika JK typu 74108

Wejścia Wyjścia
PRE CLR CLK J K Q Q
0 1 X X X 1 0
1 0 X X X 0 1
0 0 X X X 1 1
1 1 0 0 Q0 Q0
1 1 1 0 1 0
1 1 0 1 0 1
1 1 1 1 Q0 Q0
1 1 1 X X Q0 Q0

Q0 – stan wyjścia tuż przed zboczem ujemnym sygnału CLK

Obudowa DIL-14

obrazek

Wybrane parametry elektryczne

  Opis parametru 54H108 74H108 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 2,5...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,2...0,4 0,2...0,4 V
IIH Prąd wejściowy w stanie 1, J lub K 50 50 µA
Prąd wejściowy w stanie 1, CLR 200 200
Prąd wejściowy w stanie 1, PRE 100 100
Prąd wejściowy w stanie 1, CLK -1000 -1000
IIL Prąd wejściowy w stanie 0, J lub K -1...-2 -1...-2 mA
Prąd wejściowy w stanie 0, CLR -2...-4 -2...-4
Prąd wejściowy w stanie 0, PRE -1...-2 -1...-2
Prąd wejściowy w stanie 0, CLK -6...-9,6 -6...-9,6
IOH Prąd wyjściowy w stanie 1 -0,5 -0,5 mA
IOL Prąd wyjściowy w stanie 0 20 20 mA
ICC Prąd zasilania 20...38 20...38 mA
TA Zakres temperatur pracy -55...125 0...70 °C
fmax Zalecana częstotliwość 40...50 40...50 MHz
tPLH Czas propagacji z 0 na 1, od PRE lub CLR 8...12 8...12 ns
Czas propagacji z 0 na 1, od CLK 10...15 10...15
tPHL Czas propagacji z 1 na 0, od PRE lub CLR, CLK = 1 15...20 15...20 ns
Czas propagacji z 1 na 0, od PRE lub CLR, CLK = 0 23...35 23...35
Czas propagacji z 1 na 0, od CLK 16...20 16...20
tsu Czas przygotowania J i K przed CLK ↓, poziom 1 10 10 ns
Czas przygotowania J i K przed CLK ↓, poziom 0 13 13
tw Zalecana szerokość impulsu CLK = 1 10 10 ns
Zalecana szerokość impulsu CLK = 0 15 15
Zalecana szerokość impulsu PRE, CLR = 0 16 16
