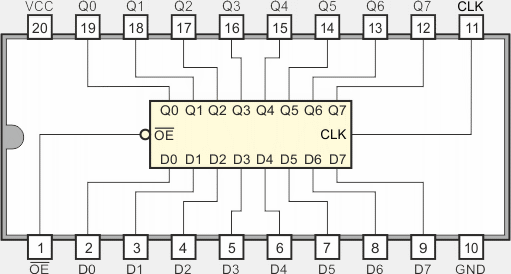

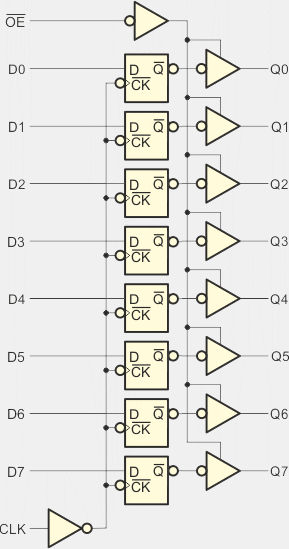

Układ 74LS574 zawiera osiem wyzwalanych zboczem przerzutników z indywidualnymi wejściami D i trójstanowymi wyjściami. Buforowany zegar CLK i buforowane wejście włączania wyjść OE (ang. Outputs Enable) są wspólne dla wszystkich przerzutników. Te osiem przerzutników zapamięta stan swoich wejść D spełniających wymagania dla czasów ustawiania i podtrzymania przy przejściu sygnału zegarowego CLK ze stanu niskiego w wysoki (zbocze dodatnie).
Gdy wejście OE ma stan niski, to zawartość tych ośmiu przerzutników staje się dostępna na wyjściach układu. Gdy OE ma stan wysoki, wyjścia przechodzą w stan wysokiej impedancji. Stan wejścia OE nie wpływa na wewnętrzny stan przerzutników.
 |
| OE | CLK | D | Q |
| 0 | ↑ | 1 | 1 |
| 0 | ↑ | 0 | 0 |
| 0 | 0 | X | Q0 |
| 1 | X | X | Z |
| ↑ – przejście z poziomu
niskiego w wysoki X – wartość dowolna Q0 – stan tuż przed przejściem CLK z 0 na 1 Z – stan wysokiej impedancji |
 |
| Opis parametru | 74LS574 | Jednostka | |
| VCC | Napięcie zasilania | 4,75...5,25 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,1 | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,35...0,5 | V |
| IIH | Prąd wejściowy w stanie 1 | 20 | µA |
| IIL | Prąd wejściowy w stanie 0 | -0,4 | mA |
| IOH | Prąd wyjściowy w stanie 1 | -2,6 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 24 | mA |
| ICC | Prąd zasilania | 45 | mA |
| TA | Zakres temperatur pracy | 0...70 | °C |
| fMAX | Maksymalna częstotliwość CLK | 35 | MHz |
| tw | Szerokość impulsu CLK (stan niski, stan wysoki) | 15 | ns |
| tSU | Czas ustawiania | 20 | ns |
| tH | Czas podtrzymania | 0 | ns |
| tP | Czas propagacji D → Q | 28 | ns |
| tPZH | Czas włączenia na poziom wysoki OE → Q | 28 | ns |
| tPZL | Czas włączenia na poziom niski OE → Q | 28 | ns |
| tPHZ | Czas wyłączenia z poziomu wysokiego OE → Q | 20 | ns |
| tPLZ | Czas wyłączenia z poziomu niskiego OE → Q | 25 | ns |
 |
