Układy cyfrowe: 7456

Opis

Układ 7456 zawiera trzy liczniki A, B i C, które dzielą częstotliwość impulsów zegarowych odpowiednio przez A: 5, B:5 i C: 2. Wejście zegarowe licznika C jest sprzężone wewnętrznie z wyjściem licznika B, co pozwala dzielić częstotliwość impulsów zegarowych przez 10. Dzielnik 7456 stosowany jest do wytwarzania impulsów o częstotliwości 1 Hz ze standardowej częstotliwości europejskiej 50Hz.

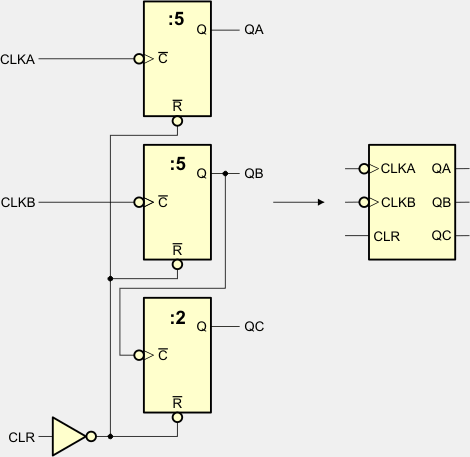

Schemat blokowy układu jest następujący:

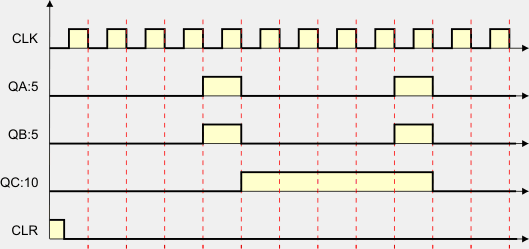

Liczniki A, B i C zliczają impulsy zegarowe przy zboczu ujemnym (1 → 0). Przebiegi sygnałów są następujące:

Układ dzielnika 7456 pozwala dzielić częstotliwość impulsów wejściowych przez 5, 10, 25 i 50:

Obudowa DIL-8

Wybrane parametry elektryczne

	Opis parametru	54LS56	74LS56	Jednostka
V_CC	Napięcie zasilania	4,5...5,5	4,75...5,25	V
V_IH	Napięcie wejściowe dla stanu 1	2	2	V
V_IL	Napięcie wejściowe dla stanu 0	0,7	0,8	V
V_OH	Napięcie wyjściowe dla stanu 1	2,5...3,4	2,7...3,4	V
V_OL	Napięcie wyjściowe dla stanu 0	0,25...0,4	0,25...0,5	V
I_IH	Prąd wejściowy w stanie 1, CLKA i CLKB	80	80	µA
I_IH	Prąd wejściowy w stanie 1, CLR	20	20	µA
I_IL	Prąd wejściowy w stanie 0, CLKA i CLKB	-3,2	-3,2	mA
I_IL	Prąd wejściowy w stanie 0, CLR	-0,2	-0,2	mA
I_OH	Prąd wyjściowy w stanie 1	-1	-1	mA
I_OL	Prąd wyjściowy w stanie 0	8	16	mA
I_CC	Prąd zasilania	17...30	17...30	mA
T_A	Zakres temperatur pracy	-55...125	0...70	°C
f_max	Maksymalna częstotliwość CLKA i CLKB	15...25	15...25	MHz
