7454/74LS54 – bramka AND-OR-INVERT o 4 x 2 lub 2 x 2 + 2 x 3 wejściach

7454/74LS54

Oznaczenie graficzne bramki AND-OR-INVERT typu 7454

7454
 obrazek		      LS54
 obrazek

Opis

Układy 7454 i 74LS54 zawierają bramkę AND-OR-INVERT (ang. 4-wide 2-input AND-OR-INVERT gate). Różnica pomiędzy nimi jest w ilości wejść składowych bramek AND. Bramki realizują funkcję logiczną:

7454
 obrazek		      74LS54
 obrazek

Tabelka stanów bramki AND-OR-INVERT typu 7454

7454
A B C D E F G H Y
Z Z Z Z 1
1 1 X X X X X X 0
X X 1 1 X X X X 0
X X X X 1 1 X X 0
X X X X X X 1 1 0
     74LS54
A B C D E F G H I J Y
Z Z Z Z 1
1 1 X X X X X X X X 0
X X 1 1 1 X X X X X 0
X X X X X 1 1 1 X X 0
X X X X X X X X 1 1 0

Z : jeden z sygnałów ma wartość 0

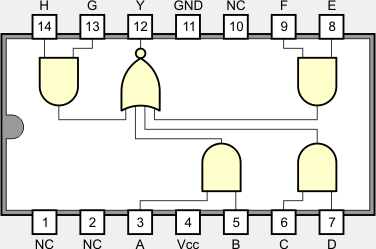

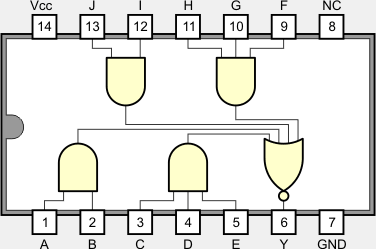

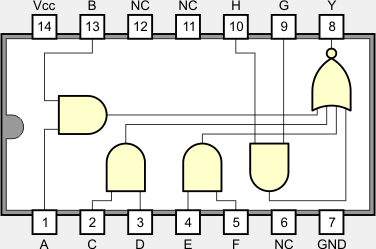

Obudowy DIL-14

obrazek

5454J
7454N

 obrazek

5454W

 obrazek

54LS54J, 54LS54W
74LS54D, 74LS54N
Uwaga: NC - nie należy wykonywać zewnętrznych połączeń

Wybrane parametry elektryczne

  Opis parametru 5454 7454 74LS54 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 2,4...3,4 2,7...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,2...0,4 0,2...0,4 0,25...0,5 V
IIH Prąd wejściowy w stanie 1 40 40 20 µA
IIL Prąd wejściowy w stanie 0 -1,6 -1,6 -0,4 mA
IOH Prąd wyjściowy w stanie 1 -0,4 -0,4 -0,4 mA
IOL Prąd wyjściowy w stanie 0 16 16 8 mA
ICCH Prąd zasilania w stanie wysokim 4...8 4...8 0,8...1,6 mA
ICCL Prąd zasilania w stanie niskim 5,1...9,5 5,1...9,5 1...2 mA
TA Zakres temperatur pracy -55...125 0...70 0...70 °C
tpLH Czas propagacji z 0 na 1 13...22 13...22 12...20 ns
tpHL Czas propagacji z 1 na 0 8...15 8...15 12,5...20 ns
