74366 – 6 buforów odwracających trójstanowych

74366

Oznaczenie graficzne bufora 74366

Opis

Bufory 75366 opracowano specjalnie w celu poprawienia zarówno wydajności jak i gęstości trójstanowych buforów magistral adresowych pamięci, układów linii zegarowych oraz nadajników i odbiorników pracujących w trybie magistrali. Projektant może wybierać pomiędzy kombinacjami wyjść normalnych i zaprzeczonych oraz symetrycznymi wejściami G (aktywnymi w stanie niskim).

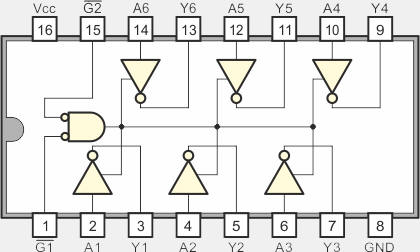

obrazek

Obudowa DIL-16

Wybrane parametry elektryczne

  Opis parametru 54366A 74366A Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,3 2,4...3,1 V
VOL Napięcie wyjściowe dla stanu 0 0,4 0,4 V
IIH Prąd wejściowy w stanie 1 40 40 µA
IIL Prąd wejściowy w stanie 0 Wejścia A -40(1) -40(1) µA
-1,6(2) -1,6(2) mA
Wejścia G -1,6 -1,6
IOH Prąd wyjściowy w stanie 1 -2 -5,2 mA
IOL Prąd wyjściowy w stanie 0 32 32 mA
ICC Prąd zasilania 65...85 65...85 mA
TA Zakres temperatur pracy -55...125 0...70 °C
tpLH Czas propagacji z 0 na 1 17 17 ns
tpHL Czas propagacji z 1 na 0 16 16 ns

1. Dowolne z wejść G ma 2V.
2. Oba wejścia G mają 0,4V.
