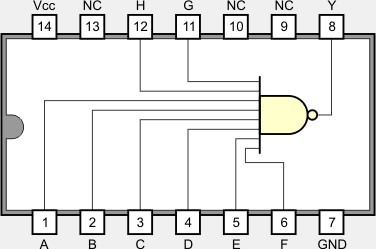

Układ 7430 zawiera jedną ośmiowejściową bramkę uniwersalną NAND (ang. 8-input positive NAND gate), która realizuje funkcję zaprzeczonego iloczynu logicznego:
| A...H | Y |
| Wszystkie 1 | 0 |
| Jedno lub więcej 0 | 1 |
 5430J 54LS30J, 54LS30W, 54S30J, 54S30W 7430N 74LS30D, 74LS30N, 74S30D, 74S30N, 74HC30, 74HCT30 |
 5430W |
| Opis parametru | 5430 | 7430 | 74LS30 | 74S30 | 74HC30 | 74HCT30 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | 4,75...5,25 | 4,75...5,25 | 2...6 | 4,5...5,5 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | 2 | 2 | 0,54VCC | 0,54VCC | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | 0,8 | 0,8 | 0,25VCC | 0,25VCC | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | 2,7...3,4 | 2,7...3,4 | 0,9VCC | 0,9VCC | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | 0,25...0,4 | 0,5 | 0,1...0,4 | 0,1...0,4 | V |
| IIH | Prąd wejściowy w stanie 1 | 40 | 40 | 20 | 50 | 0,1...1 | 0,1...1 | µA |
| IIL | Prąd wejściowy w stanie 0 | -1,6 | -1,6 | -0,4 | -2 | -0,1...-1µA | -0,1...-1µA | mA |
| IOH | Prąd wyjściowy w stanie 1 | -0,4 | -0,4 | -0,4 | -1 | -25 | -25 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | 8 | 20 | 25 | 25 | mA |
| ICCH | Prąd zasilania w stanie wysokim | 1...2 | 1...2 | 0,35...0,5 | 3...5 | 2...40µA(1) | 2...40µA(1) | mA |
| ICCL | Prąd zasilania w stanie niskim | 3...6 | 3...6 | 0,6...1,1 | 5,5...10 | 20µA(1) | 20µA(1) | mA |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | 0...70 | 0...70 | -40...125 | -40...125 | °C |
| tpLH | Czas propagacji z 0 na 1 | 13...22 | 13...22 | 8...15 | 4...6 | 12...33 | 12...33 | ns |
| tpHL | Czas propagacji z 1 na 0 | 8...15 | 8...15 | 13...20 | 4,5...7 | 12...33 | 12...33 | ns |
 |
