74289 – 64-bitowa pamięć RAM (16 x 4b) z wyjściami typu otwarty kolektor

74289

Oznaczenie pamięci typu 74289

obrazek

Opis

Układ 74288 jest szybką pamięcią 64-bitową zorganizowaną w tablicę 16 słów 4-bitowych (ang. 64-Bit Random Access Memory with 3-STATE Outputs). Wejścia adresowe są buforowane w celu zmniejszenia obciążalności. Pamięć posiada wyjścia typu otwarty kolektor, które są odłaczone przy wysokim stanie sygnału CS (ang. Chip Select). Wyjścia są aktywne tylko w trybie odczytu, a dane wyjściowe są negacją zapamiętanych danych.

Znaczenie wejść/wyjść układu jest następujące

A0...A3 wejścia adresowe.
CS wejście uaktywniające wyjścia układu przy stanie niskim.
WE wejście uaktywniające zapis danych do pamięci przy stanie niskim
D0...D3 wejścia danych.
O0...O3 zanegowane wyjścia danych

Tabela funkcji pamięci 74289

Wejścia Operacja Stan wyjść
CS WE
0 0 Zapis Odłączone
0 1 Odczyt Negacja zapamiętanych danych
1 X Blokada Odłączone

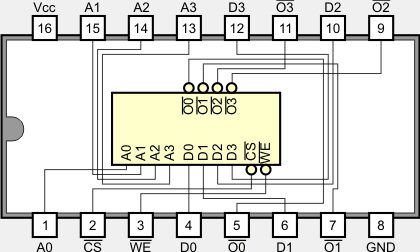

Obudowa DIL-16

obrazek

Wybrane parametry elektryczne

  Opis parametru 54S289 74S289 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 5,5 5,5 V
VOL Napięcie wyjściowe dla stanu 0 0,5 0,5 V
IOH Prąd wyjściowy w stanie 1 40 40 µA
IOL Prąd wyjściowy w stanie 0 16 16 mA
IIH Prąd wejściowy w stanie 1 25 25 µA
IIL Prąd wejściowy w stanie 0 -250 -250 µA
ICC Prąd zasilania 75...105 75...105 mA
TA Zakres temperatur pracy -55...125 0...70 °C
