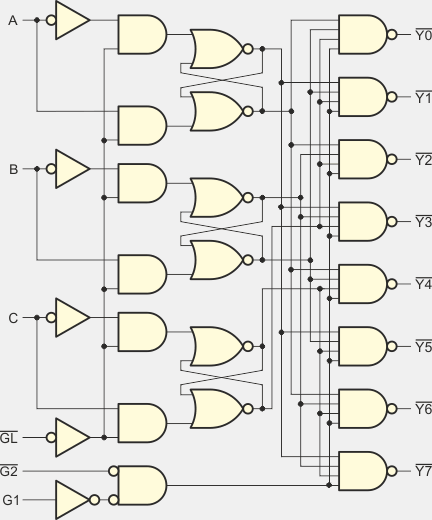

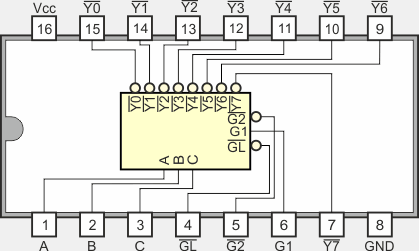

Układ 74137 zawiera dekoder/demultiplekser 3 linii na 8 linii z zatrzaskami na wejściach adresowych (ang. 3-Line to 8-Line Decoder/Demultiplexer With Address Latches). Gdy wejście włączające zatrzaski GL ma stan niski, układ 74137 zachowuje się jak dekoder/demultiplekser. Gdy wejście GL przechodzi ze stanu 0 na 1, adres podany na wejścia A, B i C zostaje zapamiętany w przerzutnikach zatrzaskowych. Gdy wejście GL ma stan wysoki, zmiany wejść A, B i C nie wpływają na wyjścia Yn układu, które są sterowane z wyjść przerzutników zatrzaskowych. Wejścia G1 i G2 sterują stanem wyjść Yn niezależnie od stanu przerzutników. Wszystkie wyjścia Yn przyjmują stan wysoki aż do momentu, gdy G1 przyjmie stan 1, a G2 stan 0. Wtedy wyjście Yn, którego adres jest pamiętany w przerzutnikach zatrzaskowych przyjmuje stan niski 0, a wszystkie pozostałe wyjścia są w stanie wysokim 1.
Układ działa w ten sposób, że adres A, B, C traktowany jako
liczba dwójkowa (CBA)
powoduje ustawienie na 0 wyjścia Y o numerze odpowiadającym tej
liczbie. NP dla CBA = 101
 |
| Wejścia | Wyjścia | ||||||||||||
| Sterowanie | Adres | ||||||||||||
| GL | G1 | G2 | C | B | A | Y0 | Y1 | Y2 | Y3 | Y4 | Y5 | Y6 | Y7 |
| X | X | 1 | X | X | X | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| X | 0 | X | X | X | X | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0 | 1 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 0 | 1 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 1 | 1 | 0 | X | X | X | Stan zapamiętany | |||||||
 |
| Opis parametru | 54LS137 | 74LS137 | Jednostka | ||
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | V | |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | V | |
| VIL | Napięcie wejściowe dla stanu 0 | 0,7 | 0,8 | V | |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,5...3,5 | 2,7...3,5 | V | |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,25...0,4 | 0,25...0,5 | V | |
| IIH | Prąd wejściowy w stanie 1 | 20 | 20 | µA | |
| IIL | Prąd wejściowy w stanie 0 | GL, G1, G2 | -0,4 | -0,4 | mA |
| A, B, C | -0,2 | -0,2 | |||
| IOH | Prąd wyjściowy w stanie 1 | -0,4 | -0,4 | mA | |
| IOL | Prąd wyjściowy w stanie 0 | 4 | 8 | mA | |
| ICC | Prąd zasilania | 11...18 | 11...18 | mA | |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | °C | |
| tw | Szerokość impulsu uaktywniającego GL | 15 | 15 | ns | |
| tsu | Czas przygotowania wejść A, B i C | 10 | 10 | ns | |
| th | Czas podtrzymania wejść A, B i C | 10 | 10 | ns | |
| tpLH | Czas propagacji z 0 na 1 | 11...27 | 11...27 | ns | |
| tpHL | Czas propagacji z 1 na 0 | 16...38 | 16...38 | ns | |
 |
