74126 – cztery bufory trójstanowe

74126

Oznaczenie graficzne bufora 74126

obrazek

Opis

Układ 74126 zawiera cztery bufory trójstanowe magistrali (ang. Quadruple Bus Buffers with 3-state Outputs). Bufory te mogą być blokowane (G = 0) w stanie wysokiej impedancji, co umożliwia dobrą separację sygnałów na magistralach dwukierunkowych. W stanie aktywnym (G = 1) bufory zachowują się jak nieodwracające wzmacniacze sygnału.

obrazek

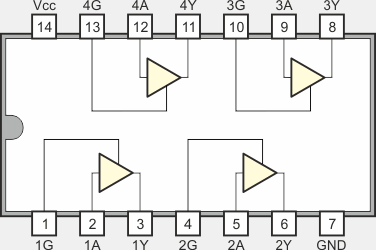

Obudowa DIL-14

obrazek

Wybrane parametry elektryczne

  Opis parametru 54126 74126 74LS126A Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,3 2,4...3,1 2,4 V
VOL Napięcie wyjściowe dla stanu 0 0,4 0,4 0,25...0,5 V
IIH Prąd wejściowy w stanie 1 40 40 20 µA
IIL Prąd wejściowy w stanie 0 -1,6 -1,6 -0,4 mA
IOH Prąd wyjściowy w stanie 1 -2 -5,2 -2,6 mA
IOL Prąd wyjściowy w stanie 0 16 16 24 mA
ICC Prąd zasilania 36...62 36...62 12...22 mA
TA Zakres temperatur pracy -55...125 0...70 0...70 °C
tpLH Czas propagacji z 0 na 1 8...13 8...13 9...15 ns
tpHL Czas propagacji z 1 na 0 12...18 12...18 8...18 ns
