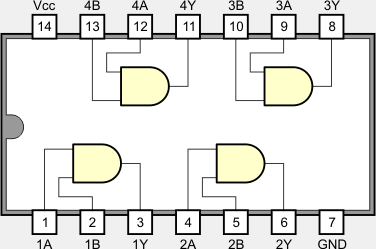

Układ 7408 zawiera cztery dwuwejściowe bramki AND (ang. Quad 2-input AND gate), które realizują funkcję iloczynu logicznego:
| A | B | Y |
| 1 | 1 | 1 |
| 0 | X | 0 |
| X | 0 | 0 |
 |
| Opis parametru | 5408 | 7408 | 74LS08 | 74S08 | 74AC08 | 74ACT08 | 74HC08 | 74HCT08 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | 4,75...5,25 | 4,75...5,25 | 2...6 | 4,5...5,5 | 2...6 | 4,5...5,5 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | 2 | 2 | 0,7VCC | 2 | 0,54VCC | 2...VCC | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | 0,8 | 0,8 | 0,5VCC | 0,8 | 0,25VCC | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | 2,7...3,4 | 2,7...3,4 | 0,9VCC | 0,9VCC | 0,9VCC | 0,9VCC | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | 0,25...0,4 | 0,5 | 0,1 | 0,1 | 0,1...0,4 | 0,1...0,4 | V |
| IIH | Prąd wejściowy w stanie 1 | 40 | 40 | 20 | 50 | 0,1 | 0,1 | 0,1 | 0,1 | µA |
| IIL | Prąd wejściowy w stanie 0 | -1,6 | -1,6 | -0,4 | -2 | -0,1...-1µA | -0,1...-1µA | -0,1...-1µA | -0,1...-1µA | mA |
| IOH | Prąd wyjściowy w stanie 1 | -0,4 | -0,4 | -0,4 | -1 | -24 | -75 | -25 | -25 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | 8 | 20 | 24 | 75 | 25 | 25 | mA |
| ICCH | Prąd zasilania w stanie wysokim | 11...21 | 11...21 | 2,4...48 | 18...32 | 20µA(1) | 20µA(1) | 20µA(1) | 20µA(1) | |
| ICCL | Prąd zasilania w stanie niskim | 20...33 | 20...33 | 4,4...8,8 | 32...57 | 20µA(1) | 20µA(1) | 20µA(1) | 20µA(1) | |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | 0...70 | 0...70 | -40...125 | -40...85 | -40...125 | -40...125 | °C |
| tpLH | Czas propagacji z 0 na 1 | 17,5...27 | 17,5...27 | 8...15 | 4,5...7,5 | 1...10 | 1...10 | 8...25 | 13...30 | ns |
| tpHL | Czas propagacji z 1 na 0 | 12...19 | 12...19 | 10...20 | 6...7,5 | 1...9 | 1...10 | 8...25 | 13...30 | ns |
 |
