Informatyka dla klasy IK

Transmisja cyfrowa

Transmisja cyfrowa polega na przesyłaniu informacji w postaci bitów pomiędzy dwoma urządzeniami cyfrowymi, np. komputerami. W rozdziale tym opiszemy podstawowe idee transmisji cyfrowej. Zaczniemy od budowy toru transmisyjnego.

Tor transmisyjny

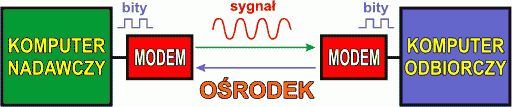

Zadaniem toru transmisyjnego jest przesłanie informacji binarnej od komputera nadawczego do komputera odbiorczego. Typowy tor transmisji danych cyfrowych składa się z następujących elementów:





Komputer nadawczy przekazuje informację do przesłania modemowi nadawczemu. Modem jest specjalnym urządzeniem, które informację cyfrową w postaci bitów zamienia na odpowiedni dla danego ośrodka sygnał (falę radiową, prąd elektryczny, światło lasera itp). Sygnał przenosi się (propaguje) przez ośrodek transmisyjny (przestrzeń, przewód elektryczny, światłowód itp). Po drugiej stronie toru transmisyjnego sygnał dociera do modemu odbiorczego. Modem odbiorczy odczytuje sygnał i, odpowiednio go interpretując, wydobywa z niego informację cyfrową, którą nadał modem odbiorczy. Wydobyta informacja jest przekazywana do komputera odbiorczego. Kanał transmisyjny posiada zwykle łączność w obu kierunkach. Kanałem zwrotnym komputer odbiorczy może przekazywać potwierdzenie odbioru danych - tzw. transmisja z potwierdzeniem (ang. hand shaking transmission).

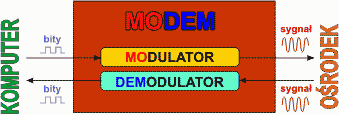

Nazwa MODEM pochodzi od nazw MODULATOR i DEMODULATOR. Modulator jest układem wewnątrz modemu, który odpowiednio kształtuje (moduluje) sygnał wysyłany do ośrodka w zależności od przesyłanej informacji cyfrowej. Sygnał ten nazywamy sygnałem nośnym (ang. carrier). Demodulator wykonuje zadanie odwrotne - odebrany z ośrodka sygnał przekształca (demoduluje) z powrotem w informację cyfrową dla komputera odbiorczego.

Modulacja sygnału

Słowo modulacja (ang. modulation) oznacza kształtowanie różnych parametrów sygnału propagującego się przez ośrodek za pomocą informacji cyfrowej, którą ten sygnał ma przenieść. Sygnał najczęściej ma formę zbliżoną do kształtu sinusoidy (wykres funkcji f(x) = sin(x)) i jest sygnałem okresowym (czyli takim, który powtarza się po określonym czasie). Fala sinusoidalna jest bardzo rozpowszechnionym rodzajem fali w przyrodzie. Jeśli wrzucisz do spokojnego stawu kamień, to powstałe, rozchodzące się fale będą właśnie falami sinusoidalnymi. Zobaczmy jakie parametry fali sinusoidalnej można modulować (kształtować):

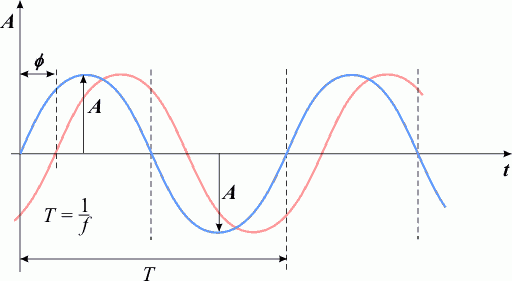

Fala sinusoidalna zmienia się w czasie odchylając się w górę i w dół od położenia naturalnego. Wartość maksymalnego odchylenia od położenia równowagi nazywamy amplitudą sygnału i oznaczamy literką A:



f(t) = Asin(wt)



Drugim istotnym parametrem sygnału sinusoidalnego jest okres T. Jest to czas, po upływie którego fala zaczyna się powtarzać - przyjmuje te same wartości wychylenia. Okres mierzymy w sekundach. Bezpośrednio z okresem związana jest częstotliwość fali, czyli liczba okresów w ciągu jednej sekundy - oznaczana literką f. Pomiędzy okresem T a częstotliwością f zachodzi prosty związek:

f =   1
T

Jednostką częstotliwości jest Hz (Herz - od nazwiska niemieckiego pioniera techniki radiowej, Heinricha Rudolfa Herza). Np. fala, o okresie 0,2 sekundy ma częstotliwość 5 Hz, ponieważ w jednej sekundzie mieści się jej pięć okresów. Wyższe jednostki częstotliwości to:



1 kHz = 1000 Hz = 1000 okresów w ciągu jednej sekundy
1 MHz = 1000 kHz = 1.000.000 Hz
1 GHz = 1000 MHz = 1.000.000 kHz = 1.000.000.000 Hz



Trzecim parametrem jest przesunięcie fazowe f. Sygnał przesunięty fazowo posiada taką samą amplitudę oraz okres, lecz w stosunku do sygnału nie przesuniętego przyjmuje wartości wychylenia z pewnym opóźnieniem. Miarą przesunięcia fazowego jest kąt w radianach.

Mamy zatem trzy różne parametry sygnału, które można modulować:

  • amplitudę - modulacja amplitudy - AM (ang. Amplitude Modulation)
  • częstotliwość - modulacja częstotliwości - FM (ang. Frequency Modulation)
  • fazę - modulacja fazy - PM (ang. Phase Modulation)

Sygnał zmodulowany jednym z powyższych sposobów przenosił będzie informację cyfrową, czyli bity. Transmisja pojedynczych bitów jest transmisją szeregową. Dla każdego bitu przewidziany jest pewien krótki czas transmisji zwany oknem transmisji bitu (ang. bit transmit window) lub ramką bitu (ang. bit transmit frame). Bity są przesyłane jeden po drugim.



Modulacja Amplitudy - AM

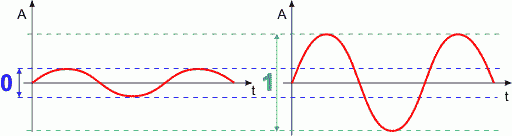

W modulacji amplitudy kształtujemy amplitudę sygnału w zależności od przesyłanego bitu 0 lub 1. Umówmy się, iż bit 0 będzie reprezentowany sygnałem o małej amplitudzie, a bit 1 będzie reprezentowany sygnałem o amplitudzie dużej.





Amplitudy dla bitu 0 i 1 muszą być tak dobrane, aby łatwo dały się odróżnić od siebie po stronie odbiorczej toru transmisyjnego.

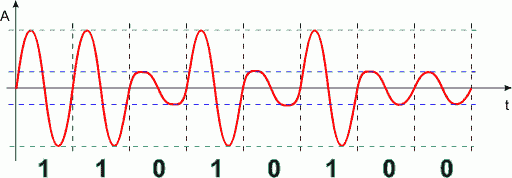

Modem odbiera od komputera nadawczego informację cyfrową w postaci bitów. Wykorzystując stany bitów modem nadawczy moduluje odpowiednio amplitudę sygnału nośnego i wysyła go do ośrodka transmisyjnego. Poniżej przedstawiamy w dużym uproszczeniu przykładowy kształt sygnału zmodulowanego amplitudowo dla informacji binarnej 11010100.

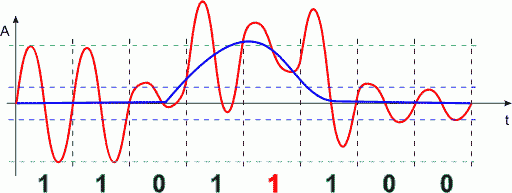

Transmisja z modulacją amplitudy jest mało odporna na zakłócenia. Przez zakłócenie rozumiemy obcy sygnał, który losowo pojawia się w kanale transmisyjnym i oddziałuje na sygnał nadawany. Zakłócenia powstają z różnych powodów - wyładowania atmosferyczne, praca różnych urządzeń elektrycznych, iskrzenia styków, promieniowanie kosmiczne tp. Sygnał zakłócający dodaje się do sygnału nadawanego zmieniając w ten sposób kształt fali.





Na powyższym przykładzie sygnał zakłócający (niebieski) spowodował taką zmianę sygnału nadawanego, iż nastąpiło przekłamanie jednego bitu, zaznaczonego pod wykresem na czerwono.



Modulacja Częstotliwości - FM

W modulacji częstotliwości kształtujemy częstotliwość sygnału (długość okresu). W oknie bitu 0 częstotliwość jest niska, w oknie bitu 1 częstotliwość jest wysoka.





Częstotliwości dla bitu 0 i dla bitu 1 muszą być tak dobrane, aby bez problemu można było odróżnić od siebie te dwa sygnały. Na powyższym rysunku częstotliwość dla 1 jest dwa razy wyższa od częstotliwości dla 0. W praktyce stosunki tych częstotliwości są inne (ze względu na tzw. harmoniczne, czyli fale pochodne o częstotliwościach będących wielokrotnościami częstotliwości fali podstawowej), ale zasada pozostaje taka sama.

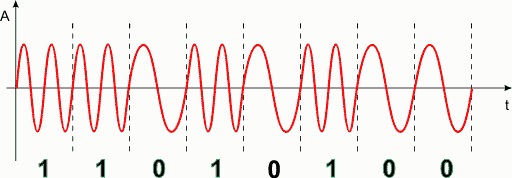

Powyżej widzimy kształt sygnału zmodulowanego częstotliwościowo dla danych binarnych 11010100. Ponieważ amplituda sygnału nie niesie informacji, zakłócenia amplitudowe do pewnego stopnia nie wpływają na przekazywaną informację. Dlatego modulacja FM jest dużo bardziej odporna na zakłócenia niż modulacja AM.



Modulacja Fazy - PM

W modulacji fazy kształtujemy przesunięcie fazowe. Umówmy się, iż dla bitu 0 przesunięcie wynosi 0 radianów, a dla bitu 1 przesunięcie wynosi  p radianów (o takim sygnale mówimy, iż posiada fazę przeciwną).





Poniżej przedstawiamy przebieg sygnału zmodulowanego fazowo dla danych binarnych 11010100. Zwróć uwagę, iż zmiana fazy występuje wtedy, gdy kolejne bity zmieniają swój stan np. z 1 na 0 lub z 0 na 1. Zamiast wykrywania przesunięć fazowych można jedynie wykrywać zmianę fazy (co jest dużo prostsze) i odpowiednio zmieniać stan odbieranych bitów.





Transmisja PM jest bardzo odporna na zakłócenia.

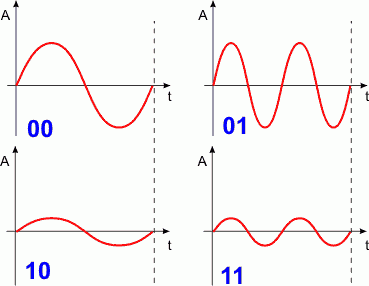

Aby zwiększyć przepustowość kanału transmisyjnego często łączy się ze sobą kilka modulacji (np. AM i FM). W ten sposób można zwielokrotnić postać sygnału, a co za tym idzie w oknie bitowym przesyłać nie pojedynczy bit lecz kilka bitów. Dla przykładu zademonstrujemy taką modulację AM/FM. Naraz będą przesyłane dwa bity wg schematu:





Sygnał modulujemy amplitudowo i częstotliwościowo wg dwóch bitów danych. Poniżej przedstawiamy przykładowy kształt sygnału dla danych binarnych 11010100. Zwróć uwagę, iż informację tą przesyłamy w dwa razy krótszym czasie niż w przypadku modulacji prostej. Zwielokrotniliśmy przepustowość kanału transmisyjnego.






Pokazane sposoby modulacji nie wyczerpują wszystkich stosowanych w praktyce metod kształtowania sygnału. Naszym celem było jedynie naszkicowanie problemów transmisji cyfrowej i sposobów ich rozwiązania.

Szybkość transmisji cyfrowej wyraża się w jednostkach zwanych bodami (ang.baud rate):



1 bod = 1 bit w ciągu jednej sekundy



Większe jednostki to



1 kilo bod = 1000 bitów / sekundę
1 mega bod = 1000 kilo bodów = 1.000.000 bodów

Zabezpieczenia transmisji przed błędami

Kody detekcyjne - EDC

W trakcie przesyłania sygnału przez ośrodek transmisyjny mogą pojawić się różne zakłócenia, które spowodują deformację sygnału. Zakłócenia wywoływane są na przykład przez wyładowania atmosferyczne, maszyny elektryczne, silniki spalinowe, promieniowanie kosmiczne oraz wiele innych czynników. Nie zawsze da się je wyeliminować. Jeśli zakłócony sygnał dotrze do odbiornika, to może być nieprawidłowo odczytany. W transmisji cyfrowej błąd (przekłamanie) polega na odczycie bitu o stanie przeciwnym w stosunku do nadanego:



nadano 1 ... odebrano 0
nadano 0 ... odebrano 1



Błąd może być pojedynczy lub seryjny - dotyczący grupy kolejnych bitów. Ochrona transmisji przed błędami polega na odpowiednim kodowaniu przesyłanej informacji. Aby zrozumieć problem, przyjrzyjmy się poniższemu schematowi:





Nadajnik wysyła informację cyfrową 1011 (cokolwiek by ona znaczyła). W trakcie przesyłu tej informacji przez kanał transmisyjny pojawia się zakłócenie, które powoduje, iż odbiornik odbiera informację 1001. Porównując informację nadaną i odebraną od razu zauważymy różnicę na przedostatniej pozycji, gdzie zamiast bitu 1 pojawił się bit 0. Doszło do przekłamania przesyłanej informacji. Ponieważ informacja nie była w żaden sposób zabezpieczona, to odbiornik nie ma pojęcia, iż odebrał dane z przekłamaniem. Przecież nadajnik mógł wysłać dane 1001.

Dwukrotne przesyłanie informacji



Pierwszym narzucającym się rozwiązaniem tego problemu jest przesyłanie informacji dwukrotnie. Ponieważ odbiornik "wie", iż informacja odebrana podwójnie, powinna być taka sama, może ją sobie porównać. Na przedostatniej pozycji jest różnica. Teraz odbiornik wie już, iż odebrał dane z błędem. Kanałem zwrotnym może poprosić nadajnik o powtórzenie ostatniej transmisji danych.

Zwróć uwagę, iż w tym systemie nie wiemy, które z dwóch odebranych słówek jest poprawne, a które zawiera błąd. Sama różnica nie wystarcza do odtworzenia właściwej informacji. Dlatego taki kod nazywamy kodem wykrywającym błędy - kodem detekcyjnym (ang. EDC - Error Detection Code). Prawdopodobieństwo, iż błąd pojawi się w obu przekazach na tej samej pozycji (wtedy słówka będą oba błędne, ale takie same, co spowoduje ich akceptację przez odbiornik), jest naprawdę bardzo małe.



Bit parzystości

W praktyce nikt o zdrowych zmysłach nie zgodziłby się na opisany powyżej system zabezpieczania transmisji przed błędami. Powodem jest dwukrotny spadek przepustowości (ilości przesyłanej informacji w jednostce czasu) kanału transmisyjnego - ponieważ każdą informację musimy przesyłać dwa razy. Jeśli błędy pojawiają się w kanale transmisyjnym bardzo rzadko, stosuje się bardziej oszczędny system kodowania przesyłanej informacji, zwany transmisją z bitem parzystości (ang. parity checking).

Polega to na tym, iż do przesyłanego słówka dodajemy jeden bit o takim stanie, aby liczba wszystkich bitów o stanie 1 w tak powiększonym słowie informacyjnym była parzysta (czyli podzielna przez 2). Załóżmy, iż przesyłamy słówka 4-bitowe. Poniżej przedstawiamy kilka przykładów rozszerzania takich słówek do 5-bitowych z bitem parzystości. Umówmy się, iż dodatkowy bit dodajemy na początku nowego słowa:



słówko
informacyjne
słówko
z bitem
parzystości
0000 00000
0001 10001
0011 00011
0110 00110
1011 11011
1110 11110
1111 01111



Co nam to dało? Otóż dużo. Odbiornik wie teraz, iż zawsze w odebranym słowie liczba bitów o stanie 1 powinna być parzysta. Może to sobie sprawdzić. Jeśli otrzyma liczbę nieparzystą, to znaczy, iż któryś z bitów został odebrany z przekłamaniem:

  • Jeśli błąd transmisji wywołał zmianę stanu bitu z 0 na 1, to w odebranym słowie otrzymamy o jeden więcej bitów 1. Skoro nadano parzystą liczbę bitów 1, to w wyniku otrzymamy liczbę nieparzystą. Np. nadano 11110, odebrano 11111. Ilość jedynek jest nieparzysta.

  • Jeśli z kolei błąd spowodował zmianę stanu bitu z 1 na 0, to w odebranym słowie będzie o 1 mniej bitów 1, czyli także otrzymamy liczbę nieparzystą. Np. nadano 01111, odebrano 01011. Ilość jedynek jest nieparzysta.

Wynika z tego, iż pojedynczy błąd powoduje utratę parzystości w odebranym słówku danych. Również nieparzysta liczba błędów (1,3,5,...) wywoła taką utratę parzystości. Natomiast błędy parzyste (na 2, 4, 6 ... bitach) przejdą niezauważone, ponieważ nie powodują one utraty parzystości (spróbuj to udowodnić). Ponieważ jednak system ten stosuje się w przypadku, gdy błędy pojawiają się bardzo rzadko, to możemy śmiało założyć, iż wystąpienie błędu podwójnego (parzystego) jest prawie niemożliwe.

Zabezpieczenie transmisji bitem parzystości jest już bardziej ekonomiczne od dwukrotnego przesyłania każdego słowa informacyjnego. Spadek szybkości transmisji jest tym mniejszy, im więcej bitów informacyjnym mają przesyłane słowa danych.



Zabezpieczenia transmisji przed błędami

Kody korekcyjne - ECC

Kod korekcyjny (ang. ECC - Error Correction Code) ma za zadanie odtworzenie, naprawę informacji w przypadku wystąpienia błędu (lub błędów) spowodowanych zakłóceniami sygnału w kanale transmisyjnym. Kody ECC stosujemy zwykle tam, gdzie:

  • powtórzenie transmisji jest niemożliwe, np. odbiornik nie ma łączności z nadajnikiem. Jako przykład można podać nadajniki strumieniowe (telewizja cyfrowa, radio cyfrowe). Jeśli wystąpią zakłócenia dla pewnej grupy odbiorników, to będą one musiały same poradzić sobie z tym problemem.
  • powtórzenie transmisji jest utrudnione, np. komunikacja z próbnikiem kosmicznym znajdującym się w dużej odległości od Ziemi. Teoretycznie transmisję można powtórzyć, lecz może to trwać kilka godzin i nie ma pewności, iż powtórzony przekaz będzie bezbłędny z uwagi na częste zakłócenia - promieniowanie słoneczne i kosmiczne..
  • powtórzenie transmisji nie usuwa błędu, np. zarysowany nośnik CD lub DVD. Powtórne odtworzenie ścieżki nic nie daje, ponieważ zawsze wystąpi ubytek odczytanych danych.

Potrójne przesyłanie danych

Najprymitywniejszym kodem ECC jest po prostu trzykrotne przesyłanie każdego bitu danych. Jeśli w trakcie transmisji nastąpi przekłamanie jednego bitu, to dwa pozostałe pozwolą odtworzyć właściwy bit danych.



Nadajnik   Kanał
transmisyjny
  Odbiornik
1 ... 111 ... 011 ... 0111
0 ... 000 ... 001 ... 001 → 0
1 ... 111 ... 101 ... 1011
1 ... 111 ... 110 ... 110 → 1




W powyższym przykładzie występuje błąd w trakcie każdej transmisji trójek bitów. Dlatego po stronie odbiornika odebrane trójki zawierają różne bity. Za bit nadany odbiornik przyjmuje bit powtarzający się najczęściej. Oczywiście system ten zawiedzie, gdy przekłamane zostaną dwa bity w trójce.


Kod Hamminga

Potrójne przesyłanie danych nie jest stosowane w praktyce - przepustowość kanału transmisyjnego spada trzykrotnie, na co nikt nie mógłby sobie pozwolić ze względów ekonomicznych. Jeśli błędy pojawiają się rzadko w kanale transmisyjnym, to przesyłaną informację można zabezpieczyć kodem Hamminga. Kod ten, wynaleziony przez Richarda Hamminga w 1950 roku, pozwala naprawić pojedyncze przekłamania bitów w odebranym słowie binarnym. Poniżej przedstawiamy konstrukcję słówek kodu Hamminga dla wiadomości 4-bitowych.

Na początek będzie nam potrzebna tablica liczb binarnych o wartościach od 0 do 7:



dziesiętnie binarnie
0 000
1 001
2 010
3 011
4 100
5 101
6 110
7 111



Słówko danych składa się z 4 bitów b4b3b2b1. Bity te umieszczamy w słówku kodu Hamminga w sposób następujący:



Numer pozycji : 7 6 5 4 3 2 1
Słowo kodu Hamminga: b4 b3 b2 x4 b1 x2 x1




Pozycje o numerach będących kolejnymi potęgami liczby 2 (1, 2, 4, 8, 16, ...) są tzw. pozycjami kontrolnymi. Oznaczyliśmy je literką x. Pozycje kontrolne musimy obliczyć na podstawie słowa danych. Zróbmy to na konkretnym przykładzie. Niech nasze słowo informacyjne ma wartość:



b4b3b2b1 = 1011



Bity informacyjne wpisujemy na odpowiednie pozycje w słowie kodu Hamminga:



Numer pozycji : 7 6 5 4 3 2 1
Słowo kodu Hamminga: 1 0 1 x4 1 x2 x1



Zapiszmy wszystkie numery pozycji, na których występują bity o stanie 1. Są to pozycje 7, 5 i 3. Wykorzystując tabelkę konwersji dziesiętno-dwójkowej zapiszmy wyznaczone numery pozycji binarnie: 7 = 111, 5 = 101 i 3 = 011. Teraz otrzymane liczby binarne wpisujemy do poniższej tabelki:



x4 x2 x1
1 1 1
1 0 1
0 1 1



Aby wyznaczyć kolejne pozycje kontrolne x4, x2 i x1, pionowo w kolumnach uzupełniamy bity bitem parzystości (w danej kolumnie liczba bitów 1 musi być parzysta). Otrzymane w ten sposób bity parzystości są wartościami dla pozycji kontrolnych:



x4 x2 x1
1 1 1
1 0 1
0 1 1
0 0 1



 Bity parzystości kolumn przepisujemy do odpowiednich pozycji kontrolnych w słowie kodowym Hamminga:



Numer pozycji : 7 6 5 4 3 2 1
Słowo kodu Hamminga: 1 0 1 0 1 0 1



Gotowe, utworzyliśmy słowo kodu Hamminga dla danej informacji: 1011 → 1010101.


Przesyłamy wyznaczone powyżej słowo kodu Hamminga 1010101 przez kanał transmisyjny. Występuje przekłamanie na pozycji nr 6 i w efekcie odbiornik odbiera słowo 1110101.



Numer pozycji : 7 6 5 4 3 2 1
Odebrane słowo kodu Hamminga: 1 1 1 0 1 0 1



Odbiornik wyznacza pozycje wszystkich bitów 1 w odebranym słowie: 7, 6, 5, 3 i 1. Numery pozycji przekształca na kod binarny zgodnie z podaną wcześniej tabelą konwersji: 7 = 111, 6 = 110, 5 = 101, 3 = 011 i 1 = 001. Binarne numery pozycji odbiornik umieszcza w tabeli i każdą kolumnę uzupełnia bitem parzystości:



7 1 1 1
6 1 1 0
5 1 0 1
3 0 1 1
1 0 0 1
bit parzystości 1 1 0



Otrzymaliśmy wartość 110. Wg tabeli konwersji jest to liczba 6, która oznacza pozycję w słowie kodowym Hamminga, na której wystąpiło przekłamanie. Ponieważ przekłamanie w transmisji cyfrowej polega na odebraniu bitu o stanie przeciwnym do nadanego, zatem wystarczy zanegować (zmienić stan na przeciwny) bit na pozycji 6, aby otrzymać nadane słowo Hamminga:



Numer pozycji : 7 6 5 4 3 2 1
Naprawione słowo kodu Hamminga: 1 0 1 0 1 0 1



Teraz usuwamy bity kontrolne i otrzymujemy informację nadaną: 1011. Jeśli w trakcie transmisji błąd nie wystąpi, to odbiornik otrzyma w wyniku dekodowania pozycję 000 = 0. W takim przypadku usuwa jedynie bity kontrolne.
