Informatyka dla klas pierwszych

Grafika wektorowa: program inkscape

Wstęp

Poznany przez nas wcześniej program GIMP umożliwiał użytkownikowi tworzenie oraz obróbkę grafiki rastrowej, czyli obrazów zbudowanych z pikseli. Drugi z programów graficznych, INKSCAPE, daje możliwość tworzenia grafiki wektorowej. W grafice wektorowej będziemy mieli do czynienia z obiektami, z których składa się tworzony przez nas rysunek. Obiekty te mogą być dowolnie kształtowane bez utraty jakości.

Program Inkscape istnieje w wersji dla Windows i dla Linuksa. Możesz go pobrać ze strony:



https://inkscape.org/en/download/

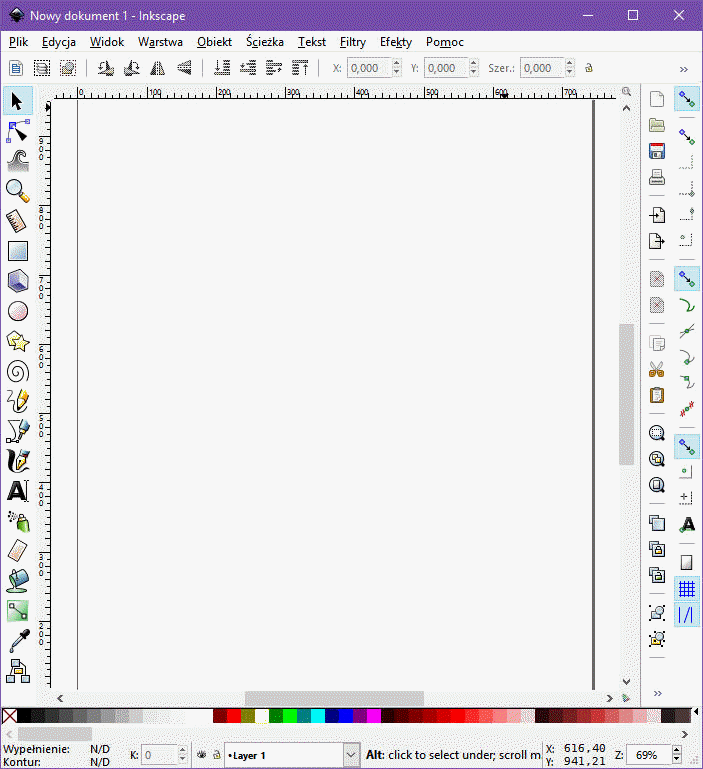

Uruchom program Inkscape. Na ekranie pojawi się okno robocze programu.

obrazek

Po lewej stronie mamy przybornik, który umożliwia wybór odpowiedniego narzędzia. Po prawej stronie znajdują się paski z różnymi poleceniami. Na spodzie ekranu umieszczona została paleta kolorów oraz różne informacje dla użytkownika programu. Na środku okna ekranu widzimy obszar strony. Obiekty narysowane wewnątrz tego obszaru będą później widoczne na wydruku.

Przystępujemy do szybkiej nauki obsługi Inkscape.

Skalowanie, przesuwanie oraz proste transformacje

Obraz skalujemy (powiększamy lub pomniejszamy) za pomocą kółka myszki z wciśniętym klawiszem Ctrl. Możemy również użyć kombinacji klawiszy myszki i klawiatury:



Ctrl + prawy klawisz myszki: powiększanie
Shift + prawy klawisz myszki: pomniejszanie



lub po prostu:



Klawisz + : powiększanie
Klawisz – : pomniejszanie



Jeśli chcesz dopasować powiększenie strony do rozmiaru okna, to naciskasz klawisz 5 lub klikasz myszką w ikonę obrazek na prawym panelu.

Obraz widoczny w obszarze roboczym okna można przesuwać w czterech kierunkach:



Kółko myszki: góra lub dół
Shift + kółko myszki: prawo lub lewo
Ctrl + klawisze ze strzałkami: góra, dół, prawo, lewo



Wybierz teraz na przyborniku narzędzie rysowania prostokątów: obrazek i narysuj nieduży prostokąt przeciągając myszką po ekranie z wciśniętym lewym przyciskiem. Kolor prostokąta określasz klikając lewym przyciskiem myszki w paletę na spodzie ekranu.

obrazek

Po narysowaniu prostokąta kliknij na przyborniku w strzałkę lub naciśnij klawisz spacji albo F1. Spowoduje to wybranie narzędzia strzałki, która służy do zaznaczania i przekształcania obiektów. Jednocześnie narysowany prostokąt otrzyma uchwyty:

obrazek

Tak zaznaczony prostokąt możesz przesuwać po swojej grafice przeciągając go myszką lub naciskając klawisze kursora (z klawiszem Shift przesunięcia będą większe).

Przeciągając uchwyty, możesz skalować swój obiekt lub rozciągać go w pionie i w poziomie. Jeśli w trakcie tych operacji jest wciśnięty klawisz Ctrl, to obiekt zachowuje swoje proporcje. Z kolei wciśnięcie klawisza Shift spowoduje, że operacje będzie symetryczna względem środka figury. Sprawdź, co się stanie, gdy jednocześnie będziesz wciskał klawisze Ctrl i Shift.

Kliknij myszką w zaznaczony obiekt. Uchwyty zmienią się na uchwyty obrotów i ścinania:

obrazek

Biały krzyżyk oznacza środek obrotu figury. Możesz go przesunąć myszką w inne miejsce.

Przeciąganie narożnych uchwytów powoduje płynny obrót figury. Jeśli tę operację będziesz wykonywał z wciśniętym klawiszem Ctrl, to obroty będą wykonywane co 15 stopni. Dzięki temu łatwo obrócisz swoją figurę o równy kat, np. o 45 stopni.

Uchwyty środkowe służą do ścinania figury. Z klawiszem Ctrl ścinanie wykonywane jest skokowo co 15 stopni, podobnie jak obroty.

Powrót do uchwytów skalowania następuje po ponownym kliknięciu wybranego obiektu.

Prostokąty

W przyborniku wybierz narzędzie prostokąt (F4): obrazek

Następnie narysuj prostokąt, przeciągając myszką z wciśniętym lewym przyciskiem (jeśli w trakcie rysowania będziesz wciskał klawisz Ctrl, to ułatwi ci to narysowanie kwadratu).

obrazek

W narożnikach prostokąta pojawiły się uchwyty. Kwadraty służą do zmiany proporcji prostokąta:

obrazek

Kółeczko pozwala zaokrąglać rogi prostokąta:

obrazek

Kolor prostokąta wybieramy przez kliknięcie odpowiedniego kwadratu koloru na palecie u dołu okna roboczego:

obrazek

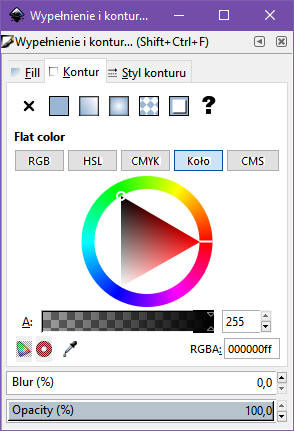

Prostokąt może posiadać kontur. Aby ustawić jego parametry, kliknij obiekt prawym przyciskiem myszki i z menu kontekstowego wybierz opcję Wypełnienie i kontur lub naciśnij kombinację klawiszy SHIFT+CTRL+F. Z boku okna roboczego pojawi się panel, w którym można ustawić różne parametry dla konturu. Przejdź do zakładki Kontur i wybierz opcję jednolity kolor.

obrazek

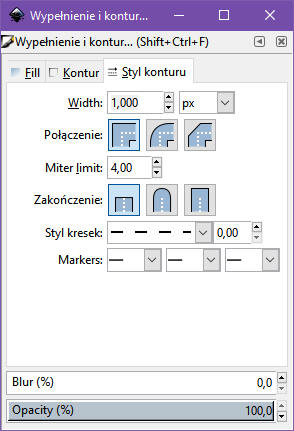

Następnie ustaw pożądany kolor konturu. Przejdź do zakładki Styl konturu:

obrazek

Tutaj ustaw pożądaną szerokość konturu oraz inne parametry. Na ekranie pojawi się prostokąt z konturem.

obrazek

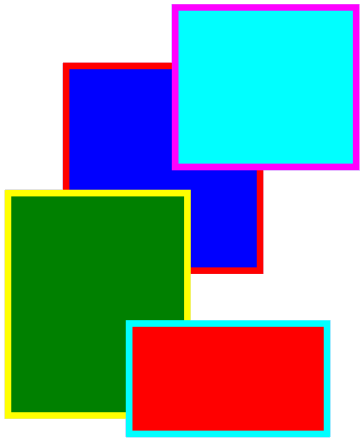

Wybrane ustawienia dla prostokątów są zapamiętywane. Nowe prostokąty będą rysowane z wybranym konturem. Kolor wypełnienia i konturu zmieniamy szybko, klikając paletę prawym przyciskiem myszki i wybierając odpowiednią opcję. Narysuj kilka prostokątów o różnych proporcjach boków i różnych kolorach.

obrazek

Ciekawe efekty otrzymasz regulując w oknie dialogowym wypełnienia i konturu Blur (rozmycie) oraz Opacity (krycie):

obrazek

Parametry te można zmieniać w dowolnej chwili przez zaznaczenie obiektu strzałką i wybór opcji Wypełnienie i kreska z menu podręcznego. Do operacji można wybrać kilka obiektów, klikając je myszką z wciśniętym klawiszem Shift lub zaznaczając przez przeciągnięcie zaznaczenia lewym klawiszem myszki.

Elipsy i łuki

Z przybornika wybierz narzędzie tworzenia elips i łuków: obrazek (F5)

Narysuj elipsę, przeciągając myszką z wciśniętym lewym przyciskiem (jeśli w trakcie rysowania będziesz wciskał klawisz Ctrl, to ułatwi ci to narysowanie koła).

obrazek

Na obwodzie narysowanej elipsy zobaczysz trzy uchwyty. Kwadraty pozwalają rozciągać i ścieśniać elipsę w poziomie lub w pionie. Jeśli operację tę przeprowadzisz z wciśniętym klawiszem Ctrl, to otrzymasz koło.

Kółeczko umożliwia tworzenie wycinków elipsy. Jeśli będziesz przeciągał ten uchwyt z kursorem myszki na zewnątrz elipsy, to otrzymasz taki efekt:

obrazek

Jeśli tę samą operację przeprowadzisz z kursorem wewnątrz elipsy, to efekt wycięcia będzie inny:

obrazek

Przeciąganie uchwytu kółeczka z wciśniętym klawiszem Ctrl tworzy wycięcia o skoku co 15 stopni. Na górze okna jest pasek z własnościami wybranego narzędzia. Znajdują się tam trzy przyciski, które dają do dyspozycji opcje różnego wycinania oraz powrotu do pełnej elipsy.

obrazek

Jeśli usuniesz kolor wypełnienia (w oknie dialogowym wypełnienia i konturu) i ustawisz kolor konturu, to będziesz mógł rysować łuki:



obrazek obrazek obrazek

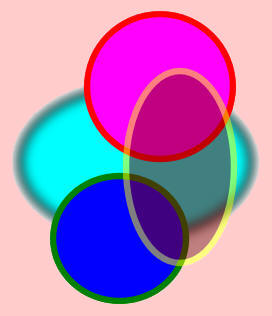

Program zapamiętuje ustawienia i wszystkie nowe elipsy będą rysowane wg nich:

obrazek

Każdą elipsę możesz ponownie edytować wybierając narzędzie obrazek i klikając nim w wybraną elipsę. Kolory wypełnienia i konturu ustawia się identycznie jak dla prostokątów.

obrazek

Wyczyść rysunek (Ctrl + A i Delete). Narysuj na środku kartki niebieskie kółko bez konturu (rysuj z wciśniętym klawiszem Ctrl).

obrazek

W lewym górnym rogu narysuj w podobny sposób białe kółko:

obrazek

Wybierz narzędzie strzałka (klawisz F1) i kliknij nim w niebieskie kółko.

obrazek

Naciśnij Ctrl + D. Zostanie utworzony duplikat niebieskiego kółka. Duplikat jest wybrany do edycji. Usuń w nim wypełnienie, ustaw kolor konturu na żółty oraz szerokość kreski na 5.

obrazek

Z wciśniętym klawiszem Shift (symetria) ścieśnij od góry kontur.

obrazek

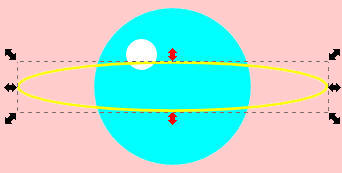

Rozciągnij na boki ten kontur również z wciśniętym klawiszem Shift.

obrazek

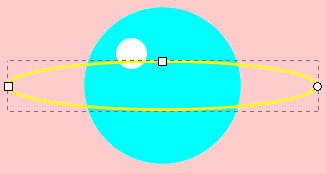

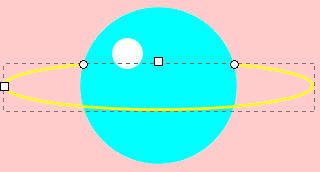

W przyborniku wybierz narzędzie Okrąg. Na konturze pojawią się trzy uchwyty.

obrazek

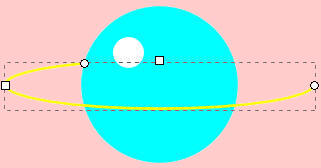

Z kursorem wewnątrz konturu przeciągnij okrągły uchwyt, tak aby linia konturu dotykała lewego obrysu koła.

obrazek

Chwyć myszką drugi uchwyt i dociągnij go do prawego obrysu koła. Pamiętaj, aby kursor myszki był wewnątrz konturu.

obrazek

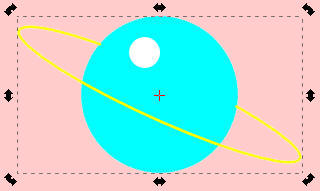

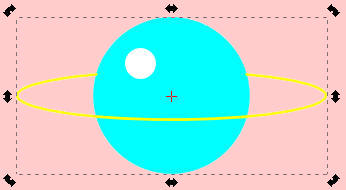

Zaznacz wszystko, naciskając klawisze Ctrl + A. Następnie zgrupuj zaznaczone obiekty za pomocą Ctrl + G. Grupa zachowuje się jak pojedynczy obiekt. Wybierz narzędzie Strzałka (klawisz F1) i kliknij nim dwukrotnie w grupę, aby otrzymać uchwyty obrotów.

obrazek

Obróć grupę o pewien kąt.

obrazek

Wybierz narzędzie Prostokąt (klawisz F4). Narysuj prostokąt, tak aby Saturn znalazł się wewnątrz niego. Prostokąt wypełnij kolorem czarnym, usuń jego kontur i prześlij na spód grafiki klawiszem End. Na rysunku powinien pojawić się ładny Saturn na czarnym tle.

obrazek

Gwiazdy i wielokąty

W przyborniku wybierz narzędzie gwiazd i wielokątów: obrazek (klawisz *).

Na pasku własności u góry ekranu wybierz opcję rysowania gwiazdek z pięcioma ramionami:

obrazek

Narysuj gwiazdkę, przeciągając myszką z wciśniętym lewym przyciskiem.

obrazek

Gwiazdka posiada dwa uchwyty. Przeciągaj je myszką, a uzyskasz różne ciekawe efekty:

obrazek obrazek obrazek

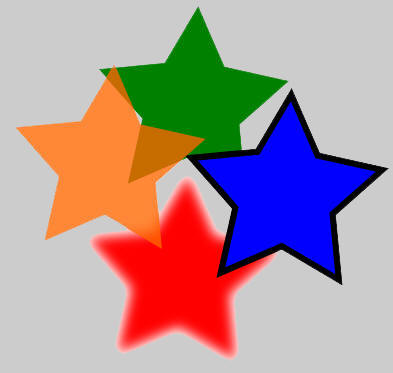

Efekty wypełnienia i konturu uzyskujemy tak samo jak dla poprzednich figur.

obrazek

W identyczny sposób rysujemy wielokąty. Na pasku własności klikamy w przycisk wielokątów i wybieramy liczbę boków 6:

obrazek

Rysujemy sześciokąt, przeciągając myszką z wciśniętym lewym przyciskiem (jeśli w trakcie operacji naciskamy klawisz Ctrl, to wielokąt będzie pozycjonowany z obrotem co 15 stopni).

obrazek

Uchwyt wielokąta pozwala go obracać (z Ctrl co 15 stopni).

Wypełnienie i kontur ustawiamy tak samo jak dla poprzednich figur.

Zarówno gwiazdki jak i wielokąty można dynamicznie zmieniać. Przełącz narzędzie w tryb rysowania gwiazdek i ustaw 20 narożników, po czym przeciągnij odpowiednio uchwyty. Otrzymasz figurę:

obrazek

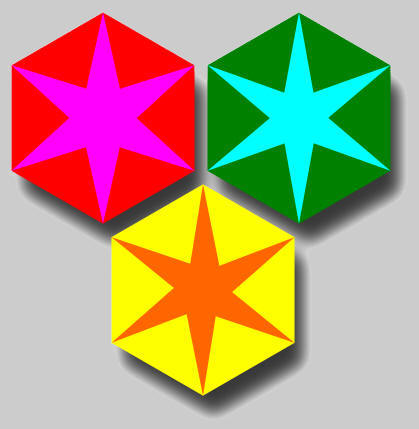

Poeksperymentuj z poznanymi dzisiaj narzędziami rysunkowymi i stwórz ładną grafikę. Zaznaczone obiekty możesz szybko dublować, wybierając je i naciskając Ctrl+D. Zastanów się, jak uzyskać taki efekt:

obrazek

Rysowanie linii

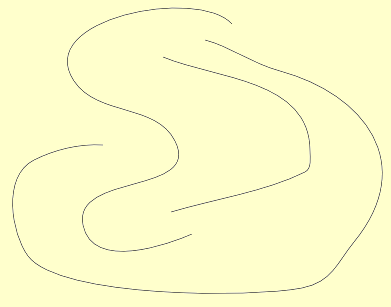

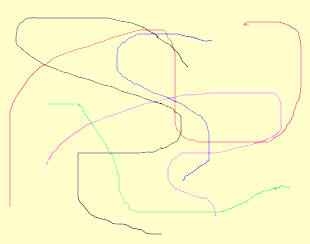

Z przybornika wybierz narzędzie Ołówek: obrazek. Narysuj parę linii przeciągając myszką z wciśniętym lewym przyciskiem. Kolor linii wybierasz na palecie u dołu ekranu, klikając w nią prawym przyciskiem myszki.

obrazek

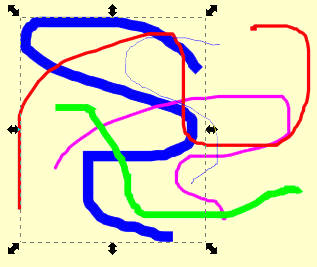

Przełącz się na narzędzie strzałka (klawisz F1). Wybierz jedną z linii i naciśnij Ctrl + Shift + F. Pojawi się okienko dokowane wypełnienia i konturu. W okienku tym ustaw różne grubości linii na zakładce Styl konturu.

obrazek obrazek

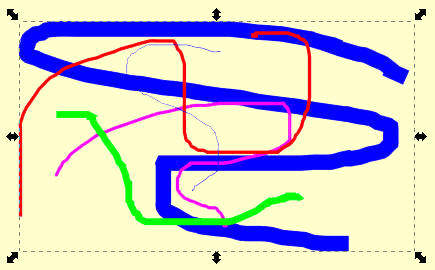

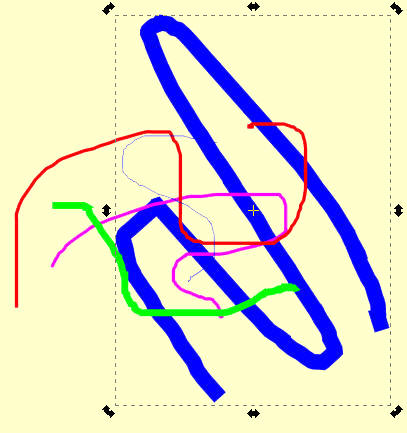

Linie są traktowane w programie jak inne obiekty wektorowe. Po wybraniu linii narzędziem strzałka pojawiają się wokół niej uchwyty skalowania. Można je wykorzystać do zmiany rozmiaru linii.

obrazek

Jeśli w wybrany obiekt ponownie klikniesz lewym przyciskiem myszki, to uchwyty skalowania zmienią się na uchwyty obrotów.

obrazek

Naciśnij Ctrl + A (wybór wszystkich obiektów) i klawiszem Delete wymaż linie. Wybierz ponownie narzędzie Ołówek. U góry okna znajduje się pasek własności aktualnie używanego narzędzia. Ustaw wygładzanie na mniej więcej 50. Spowoduje to, że rysowane linie staną się teraz bardziej gładkie. Narysuj kilka linii:

obrazek



Usuń rysunek (Ctrl + A i Delete). Wybierz Ołówek i ustaw na pasku własności Kształt: Trójkąt w. Narysuj linię. Przyjmie ona kształt zwężającego się trójkąta.

obrazek

Linia jest teraz kształtem zawierającym wypełnienie oraz kontur. Standardowo kontur jest niewidoczny, lecz kolor wypełnienia możesz wybrać lewym przyciskiem myszki na palecie.

obrazek

Ustaw teraz na pasku własności Kształt: Trójkąt przeciw. Narysuj linię. Będzie się ona rozszerzała w kierunku końca:

obrazek

Ustaw Kształt: Elipsa. Narysuj trzecią linię. Będzie ona cienka na końcach i gruba w środku.

obrazek

Usuń wszystko z rysunku (Ctrl + A i Delete). Teraz nauczymy się rysować odcinki. Wybierz narzędzie Ołówek. Ustaw kursor myszki w miejscu, gdzie się ma rozpocząć odcinek. Kliknij lewym przyciskiem myszki i przesuń kursor w miejsce, gdzie odcinek ma się zakończyć. W trakcie przesuwania kursora ciągnie się za nim odcinek od pierwszego punktu. Gdy ustawisz kursor w miejscu końcowym, kliknij ponownie lewym przyciskiem. Odcinek zostanie narysowany i pozostanie na ekranie.

obrazek

Jeśli w trakcie rysowania odcinka naciskasz klawisz Ctrl, to będą rysowane odcinki poziome, pionowe lub ułożone pod kątem będącym wielokrotnością 15°. Narysuj kilka linii poziomych, pionowych i pod katem 45°.

obrazek

Odcinki można łączyć końcami w trakcie rysowania. Narysuj odcinek, a następnie nowy odcinek rozpocznij w końcu poprzedniego. Narysuj kilka trójkątów i pokoloruj ich wnętrze przez wybór koloru wypełnienia.

obrazek

Jak narysujesz trójkąt prostokątny?

obrazek



Krzywe Beziera

W programach grafiki wektorowej powszechnie stosuje się tzw. krzywe Beziera. Kształt takiej krzywej określają węzły oraz ich punkty kontrolne. Aby zrozumieć ich działanie, wykonajmy proste ćwiczenie.
Wybierz narzędzie Ołówek:  obrazek

Na pasku własności u góry ekranu ustaw Wygładzanie na około 50. Następnie narysuj na ekranie linię esowatą:

obrazek
Wybierz narzędzie Edycja węzłów:  obrazek

Na narysowanej przez ciebie krzywej pojawią się węzły:

obrazek

Ich liczba i położenie u ciebie mogą być inne. Fragmenty krzywej pomiędzy węzłami noszą nazwę segmentów. Przy aktywnym narzędziu edycji węzłów możesz chwytać lewym przyciskiem myszki segmenty i przeciągać je, zmieniając w ten sposób kształt krzywej:

obrazek

Kliknij teraz narzędziem w jeden z węzłów. Pojawią się tzw. punkty kontrolne węzłów. Zawsze uzyskujesz dostęp do punktów kontrolnych wybranego węzła oraz jego bezpośrednich sąsiadów.

obrazek

Punkty kontrolne sterują krzywizną segmentu. Węzły wewnętrzne posiadają po dwa punkty kontrolne, ponieważ wychodzą z nich po dwa segmenty. Węzły początkowe krzywej posiadają tylko jeden punkt kontrolny. Przeciągając punkty kontrolne myszką zmieniasz krzywiznę segmentu krzywej, którym te punkty sterują. Im dalej od węzła znajduje się punkt kontrolny, tym większą krzywiznę ma segment.

obrazek

Pasek własności narzędzia edycji węzłów udostępnia różne operacje, które wykonuje się często na krzywych Beziera.

Aby dodać nowy węzeł do segmentu, kliknij w segment, a następnie kliknij w narzędzie obrazek.

obrazek

To samo uzyskasz, wskazując kursorem punkt na segmencie krzywej i klikając dwukrotnie lewym przyciskiem. Dodanie węzłów pozwala na skomplikowanie kształtu krzywej Beziera.

Aby usunąć węzeł, kliknij go myszką, a następnie naciśnij klawisz Delete lub kliknij na pasku własności w narzędzie obrazek.

obrazek

Po usunięciu węzła krzywa zwykle zmienia kształt.

Węzły krzywej mogą pracować w kilku trybach, które wybieramy za pomocą narzędzi na pasku własności:

obrazek

Są to kolejno:

  • Tryb ostry: przylegające segmenty mogą posiadać niezależnie regulowaną krzywiznę. Ten tryb pozwala tworzyć ostre narożniki.
  • Tryb gładki: punkty kontrolne leżą na jednej linii z węzłem. W efekcie połączenie obu segmentów jest gładkie.
  • Tryb symetryczny: punkty kontrolne leżą na jednej linii z węzłem oraz są w równej od niego odległości. W efekcie przejście segmentów jest gładkie, a krzywizna symetryczna po obu stronach węzła.
  • Tryb automatyczny: wygładza połączenia w zaznaczonych węzłach.

Węzły krzywej można zaznaczać pojedynczo lub grupowo. W tym drugim przypadku klikamy myszką pierwszy węzeł, a następne dołączamy do zaznaczenia, klikając w nie z wciśniętym klawiszem Shift. Można też zaznaczyć grupę węzłów przeciągając myszką z wciśniętym lewym przyciskiem.

Kolejne dwa narzędzia pozwalają zamieniać segment krzywej w odcinek lub segment odcinek w krzywą. Odcinki nie mają punktów kontrolnych, ponieważ nie posiadają krzywizny.

obrazek

Krzywą w wybranym węźle można rozłączyć. Kliknij myszką jeden z wewnętrznych węzłów krzywej, a następnie kliknij w narzędzie obrazek.

obrazek

Podobnie dwa końcowe węzły krzywej można połączyć ze sobą za pomocą narzędzia obrazek.

Kliknij myszką w jeden z rozdzielonych węzłów, naciśnij klawisz Shift i kliknij w jeden z końców krzywej. teraz kliknij w narzędzie łączenia węzłów. Wybrane węzły staną się jednym węzłem.

obrazek

Teraz wykonamy kilka prostych ćwiczeń.

Narysuj czerwone kółko.

obrazek

Przełącz się na narzędzie Edycji węzłów obrazek.

Na pasku własności u góry ekranu kliknij narzędzie obrazek. Zamieni ono elipsę w krzywą Beziera. Pojawią się cztery węzły:

obrazek

Dolny węzeł wyciągnij myszką nieco w dół. W trakcie przeciągania węzła naciskaj klawisz Ctrl. Ograniczy to przesuw do kierunku pionowego.

obrazek

Na pasku własności kliknij w obrazek. Węzeł będzie pracował w trybie ostrym. Przeciągnij oba jego punkty kontrolne nieco do góry:

obrazek

Teraz kliknij myszką w górny węzeł i przeciągnij go z wciśniętym klawiszem Ctrl w dół, tak aby zrównał się w poziomie z dwoma węzłami bocznymi.

obrazek

Dla tego węzła również wybierz tryb ostry i przeciągnij jego punkty kontrolne w górę, aby otrzymać dwa ładne brzusia serduszka.

obrazek

Na jednym z brzusiów narysuj małe kółko w kolorze białym.

obrazek

Naciśnij Ctrl + Shift + F, aby otrzymać okienko dokowane Wypełnienia i konturu. Jeśli serduszko zostało przysłonięte, naciśnij klawisz 5. Rozmyj nieco białe kółko.

obrazek

Przełącz się na Strzałkę (klawisz F1), naciśnij Ctrl + D (duplikat) i przeciągnij kopię kółka na lewe brzusie serduszka. Zrób to z wciśniętym klawiszem Ctrl, aby przesuw był wykonywany dokładnie w poziomie. Zaznacz całe serduszko (jeśli tylko ono jest na rysunku, to naciśnij Ctrl + A. Jeśli nie, to zaznacz je, przeciągając myszką z wciśniętym lewym przyciskiem). Naciśnij Ctrl + G (grupowanie). Serduszko stanie się jednym obiektem.

obrazek



Projekt kartki świątecznej

Wybierz z przybornika narzędzie Okrąg i narysuj kółko. Ustaw kolor wypełnienia na czerwony i usuń kontur (kliknij prawym przyciskiem myszki w przekreślony kwadracik palety u dołu ekranu i z menu wybierz opcję Ustaw Kolor).

obrazek

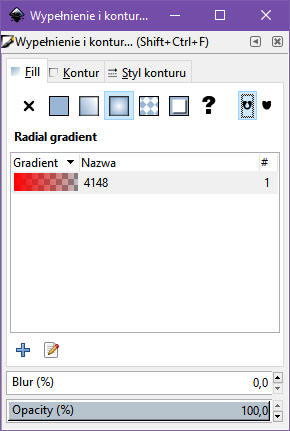

Naciśnij klawisze Ctrl + Shift + F, aby przywołać okno dialogowe wypełnień i konturów. Na zakładce Fill (wypełnienie) kliknij w ikonkę Gradient radialny:

obrazek

Twoje kółko powinno wyglądać tak:

obrazek

Pojawiły się uchwyty, które umożliwiają zmianę parametrów wypełnienia radialnego. Najpierw ustalimy kolory wypełniania. Kliknij lewym przyciskiem myszki środkowy uchwyt, który zmieni kolor na niebieski, co oznacza, że został wybrany do edycji.

obrazek

Teraz kliknij lewym przyciskiem myszki jasnoróżowy kwadracik na palecie kolorów. Spowoduje to zmianę koloru środkowego:

obrazek

Kliknij lewy uchwyt. Zostanie on zaznaczony na niebiesko:

obrazek

Na palecie kliknij kolor czerwony. Wypełnienie powinno się zmienić następująco:

obrazek

Chwyć myszką środkowy uchwyt i przesuń go w górę i w lewo:

obrazek

Uzyskamy wrażenie oświetlenia bocznego. Bombka jest gotowa. Przełącz się na narzędzie strzałka (klawisz F1) i przesuń chwilowo bombkę poza kartkę. Wykorzystamy ją później.

Teraz stworzymy świeczkę. Narysuj wydłużony prostokąt i naciśnij klawisz 3, aby go sobie powiększyć:

obrazek

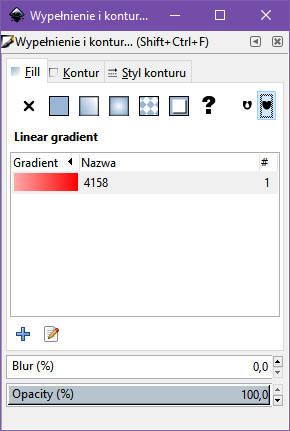

W okienku Wypełnienie i kontur (jeśli go nie masz, to naciśnij Ctrl + Shift + F) na zakładce Fill wybierz Gradient liniowy:

obrazek

Kliknij przycisk Edit gradient... U góry okna programu pojawią się narzędzia, umożliwiające edycję gradientu:



obrazek



Na prostokącie pojawi się niebieska linia, która obrazuje kierunek przejścia gradientu. Wskaż myszką środek tej linii i kliknij dwukrotnie lewym przyciskiem myszki. Na linii gradientu pojawi się nowy punkt, w którym możesz dokonać zmiany koloru.

obrazek

Kolejno wybieraj uchwyty (są zaznaczane kolorem niebieskim), a następnie na palecie ustaw dla nich odpowiednie kolory wypełnień (możesz również definiować kolor w oknie Wypełnienie i kontur):

szary jasnożółty ciemnoszary
obrazek obrazek obrazek

W przyborniku wybierz narzędzie edycji węzłów:obrazek

Na pasku własności u góry ekranu wybierz narzędzie przekształcania obiektu w krzywą Beziera: obrazek

Prostokąt staje się krzywą i możemy edytować jego kształt. Wyciągnij myszką dolny segment w dół:

obrazek

Punkty kontrolne ustaw pionowo w dół na tej samej wysokości:

obrazek

Uplastyczni to naszą świecę. Górny segment również przeciągnij delikatnie w dół:

obrazek

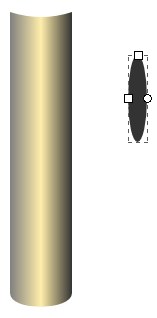

Korpus świecy jest gotowy. Przystępujemy do tworzenia płomienia. Wybierz narzędzie Okrąg i narysuj obok prostokąta wydłużoną elipsę:

obrazek

Wybierz dla niej kolor czerwony bez konturu. Aby ci się dobrze pracowało, naciśnij teraz klawisz 3, który powiększy wybrany obiekt do rozmiaru okna programu. Następnie przejdź do narzędzia edycji węzłów i zamień elipsę w krzywą Beziera.

obrazek

Kliknij górny węzeł i wybierz dla niego tryb ostry obrazek. Punkty kontrolne przesuń w dół:

obrazek

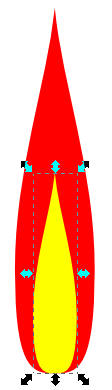

Kliknij teraz w lewy węzeł, naciśnij klawisz Shift i kliknij w prawy węzeł (możesz je również zaznaczyć, przeciągając nad nimi myszką). Wciśnij klawisz Ctrl i przesuń jeden z wybranych węzłów w dół. Drugi węzeł będzie automatycznie podążał za pierwszym:

obrazek

Przełącz się na strzałkę (klawisz F1) i naciśnij Ctrl+D, aby stworzyć duplikat. Zmień kolor duplikatu na żółty i pomniejsz go w dół, przeciągając z klawiszem Ctrl górny uchwyt skalowania:

obrazek

Ponownie zrób duplikat (Ctrl + D), zmień jego kolor na biały i pomniejsz w dół:

obrazek

Wykorzystując okienko Wypełnienie i kontur, rozmyj delikatnie poszczególne płomyki:

obrazek

Zaznacz cały płomień przeciągając myszką z wciśniętym lewym przyciskiem, po czym naciśnij Ctrl+G, Zaznaczone obiekty utworzą grupę. Umieść płomień na szczycie świeczki. Zgrupuj świeczkę i płomień.

obrazek

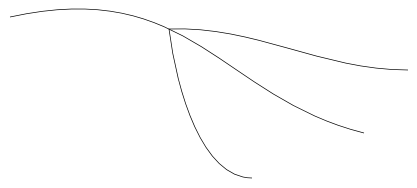

Przesuń chwilowo świeczkę poza kartkę. Zajmiemy się teraz gałązką. Z przybornika wybierz narzędzie Ołówek i narysuj nim trzy kreski o poniższym kształcie:

obrazek

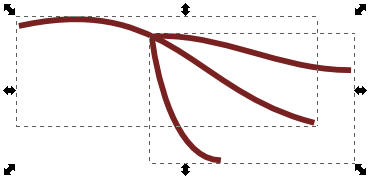

Zaznacz wszystkie kreseczki i ustaw dla nich kolor konturu na brązowy, nadając mu szerokość 10 punktów (szerokość konturu ustawiasz w okienku Wypełnienie i kontur na zakładce Styl konturu).

obrazek

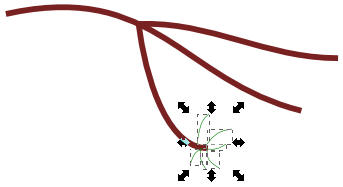

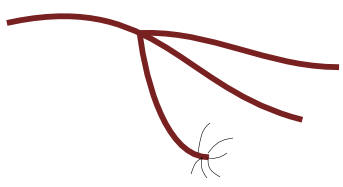

Na końcu jednej z kresek narysuj kilka cienkich kreseczek:

obrazek

Zaznacz te kreseczki, przeciągając myszką z wciśniętym lewym przyciskiem i nadaj im kolor ciemnozielony, klikając prawym przyciskiem w odpowiedni kwadracik na palecie:

obrazek

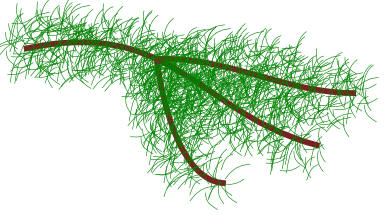

Mając zaznaczone kreseczki, wybierz z przybornika narzędzie Natryskiwanie obrazek.

Narzędzie to "natryskuje" pierwotnie wybrane obiekty, czyli w tym przypadku nasze kreseczki. Natryskaj je na gałązki:

obrazek

Przełącz się na strzałkę (F1), zaznacz całą gałązkę i utwórz grupę (Ctrl + G).

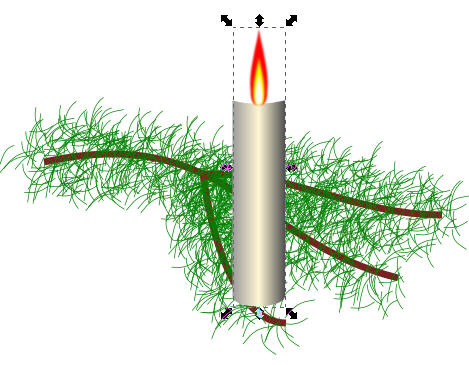

Nadszedł czas na złożenie naszej grafiki w całość. Wybierz świeczkę, naciśnij klawisz Home, aby znalazła się ona na wierzchu i umieść ją na końcu gałązki.

obrazek

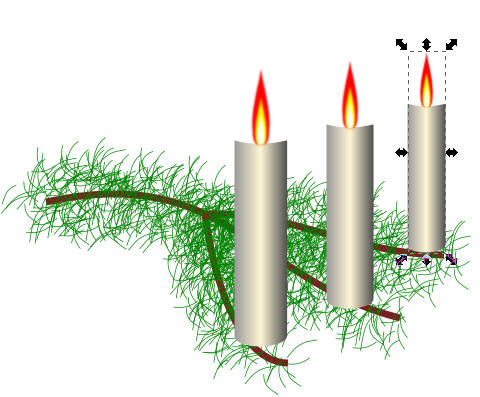

Utwórz duplikaty i rozmieść je na pozostałych końcach gałązek, pomniejszając je odpowiednio:

obrazek

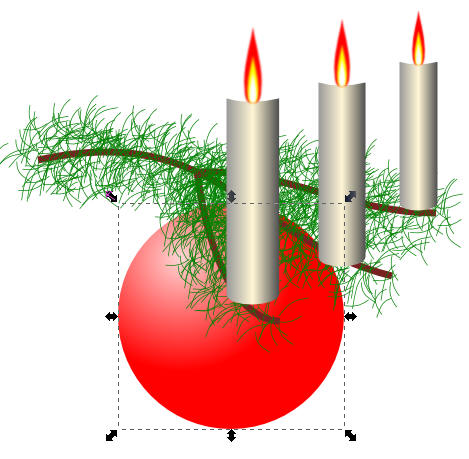

Bombkę przesuń pod gałązkę:

obrazek

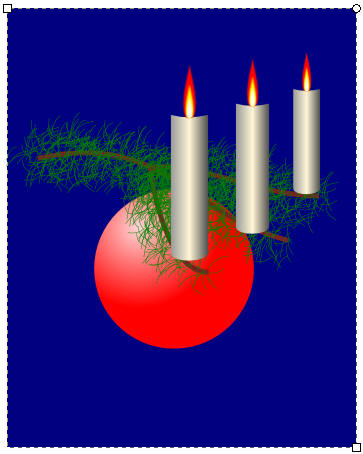

Wybierz narzędzie Prostokąt i narysuj prostokąt, tak aby objął cały rysunek. Na dole powinno być trochę miejsca na napis. Dla prostokąta wybierz kolor granatowy i przesuń go na spód, naciskając klawisz End.

obrazek

Z przybornika wybierz narzędzie Tekst obrazek, kliknij nim pod bombką, wybierz czcionkę Impact i wpisz tekst:

WESOŁYCH ŚWIĄT

Wybierz strzałkę, tekst pokoloruj na biało, powiększ, obróć, ustaw w odpowiednim miejscu. Kartka jest gotowa.

obrazek

Kartkę możesz uatrakcyjnić, dodając do niej kilka gwiazdek. Zostawiam to już inwencji ucznia.


   I Liceum Ogólnokształcące
im. Kazimierza Brodzińskiego
w Tarnowie

©2024 mgr Jerzy Wałaszek

Dokument ten rozpowszechniany jest zgodnie z zasadami licencji
GNU Free Documentation License.

Pytania proszę przesyłać na adres email: i-lo@eduinf.waw.pl

W artykułach serwisu są używane cookies. Jeśli nie chcesz ich otrzymywać,
zablokuj je w swojej przeglądarce.
Informacje dodatkowe
