Informatyka dla klas I – zastosowanie wykresów w fizyce

Zadanie opracowane na podstawie książki "Fizyka z komputerem", autor Maciej Zawacki, wydawnictwo Helion edukacja.



Zadanie

Pewne ciało porusza się ruchem zmiennym, w którym droga jest następującą funkcją czasu:





Naszym zadaniem jest otrzymanie wykresów drogi, prędkości chwilowej oraz przyspieszenia chwilowego w funkcji czasu t.



Z wykresem drogi nie będzie problemu - robimy go dokładnie wg metody opisanej w poprzedniej lekcji:

Wykres prędkości chwilowej otrzymamy obliczając wartości tej prędkości w kolejnych punktach t1, t2, ..., tn-1 na podstawie wzoru:





Otrzymane wartości v(ti) umożliwią nam uzyskanie odpowiedniego wykresu.

Podobnie obliczymy wartości chwilowe przyspieszenia dla punktów t2, t3, ... tn-1:





Mamy wszystkie wzory, przystępujemy do tworzenia arkusza. Najpierw wpisz etykiety tekstowe do odpowiednich komórek arkusza:

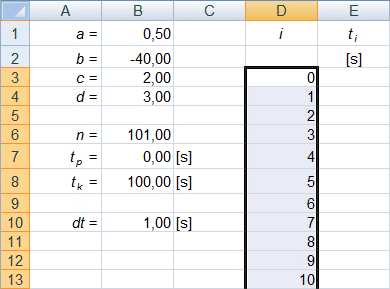

Teraz w kolumnie B umieść przykładowe dane:





W komórce B10 należy umieścić formułę, która oblicza odległość w czasie pomiędzy dwoma sąsiednimi punktami czasu. Wzór określiliśmy na poprzedniej lekcji:







Dane dla wykresów umieścimy w kolumnach D,E,F,G i H. Najpierw wpisz tam etykiety kolumn w pierwszym i w drugim wierszu:





W komórkach D3 i D4 umieść liczby 0 i 1. Zaznacz te komórki, chwyć uchwyt kopiowania w prawym dolnym rogu zaznaczenia i przeciągnij w dół do komórki D103. Kolumna ta zawiera numery punktów od 0 do 100.





Kolumny E, F, G i H (zaznacz je wspólnie przeciągając wciśniętym lewym przyciskiem myszki po oznaczeniach kolumn u góry arkusza) sformatuj do wyświetlania liczb z dwoma miejscami po przecinku oraz w kolorze czerwonym dla wartości ujemnych.

W kolumnie E będą kolejne punkty czasu ti. Wzór podaliśmy na poprzedniej lekcji:

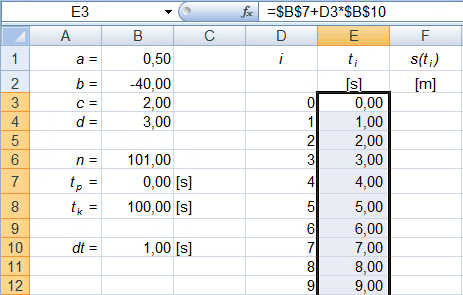

Do komórki E3 wprowadź formułę:





Wciśnij klawisz Enter, wróć do komórki E3, chwyć za uchwyt kopiowania w prawym dolnym rogu i przeciągnij go aż do komórki E103. Pojawią się kolejne punkty czasu:





Przechodzimy do wprowadzania wartości funkcji, która wyraża się wzorem:

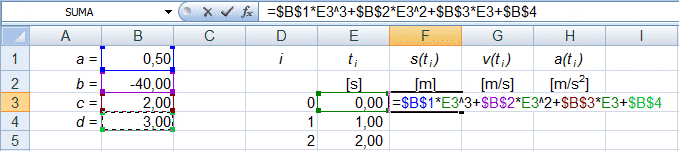

Do komórki F3 wpisz formułę:

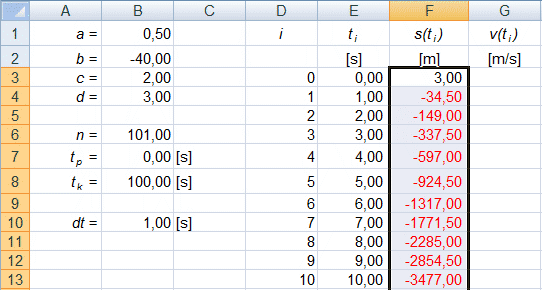

Wciśnij klawisz Enter, wróć kursorem do komórki E3, chwyć za uchwyt kopiowania w prawym dolnym rogu kursora i przeciągnij w dół aż do komórki E103. Otrzymasz wartości drogi dla wyznaczonych w kolumnie E punktów w czasie.





W kolumnie G mają się znaleźć wartości prędkości chwilowej dla punktów t1, t2, ... tn-1. Liczymy je wg wzoru:

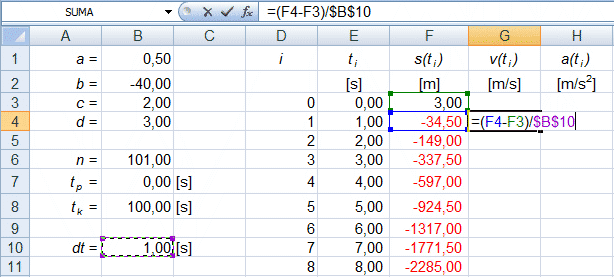

Zwróć uwagę, że nie ma prędkości w punkcie początkowym t0. Wynika to z różnicowej natury naszego wzoru. Dla tego punktu nie mamy wartości poprzedniej drogi, wg której moglibyśmy obliczyć v0. Dlatego wprowadzanie formuły rozpocznij od komórki G4, a nie od G3:





Wprowadzoną formułę skopiuj w dół aż do komórki F103. Otrzymasz kolejne wartości chwilowych prędkości w wyznaczonych punktach czasu:





Ostatnią czynnością przed utworzeniem wykresów jest przygotowanie kolumny G z wartościami chwilowego przyspieszenia, wg wzoru:

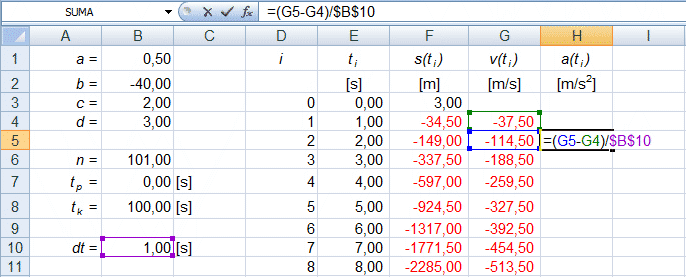

Zwróć uwagę, iż pierwszym przyspieszeniem może być dopiero a2, ponieważ wcześniejszych wartości nie ma z czego obliczyć. Do komórki H5 wpisz formułę (zwróć uwagę, że możesz ją również przekopiować z komórki G5, gdyż posiada identyczną budowę!):

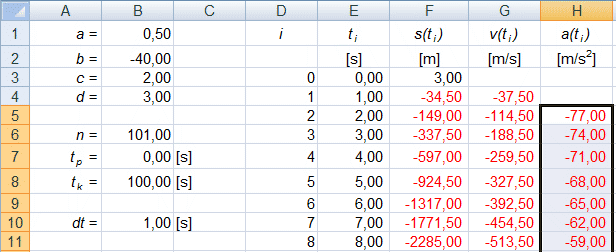

Formułę przekopiuj na pozostałe komórki do H103. Otrzymasz wartości chwilowego przyspieszenia w wyznaczonych punktach czasu t2, t3 ... tn-1:

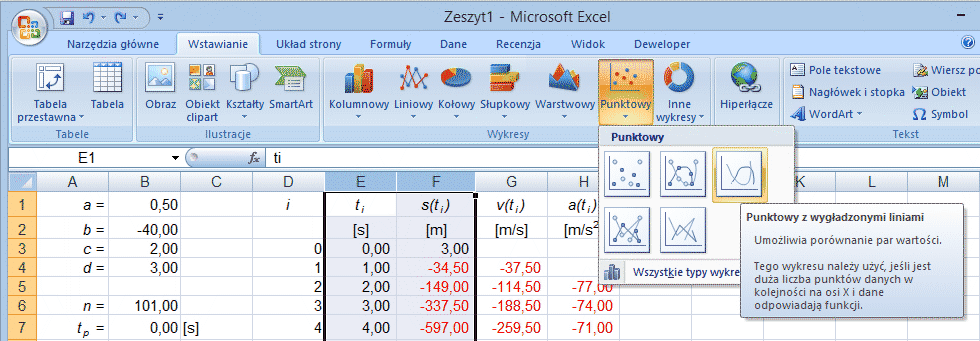

Dane dla wykresów są gotowe. Zaznacz kolumny E i F, przełącz się na zakładkę Wstawianie, wybierz wykres punktowy z wygładzonymi liniami.

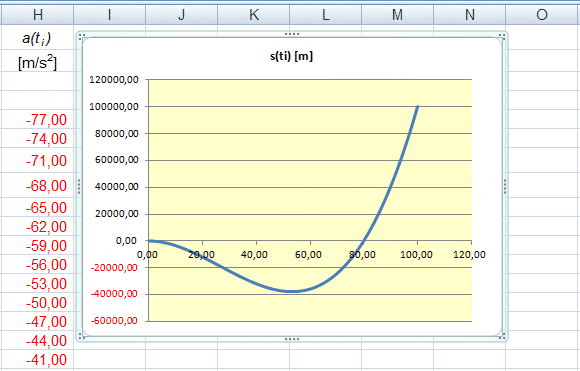

Wykres sformatuj i umieść obok kolumny H:

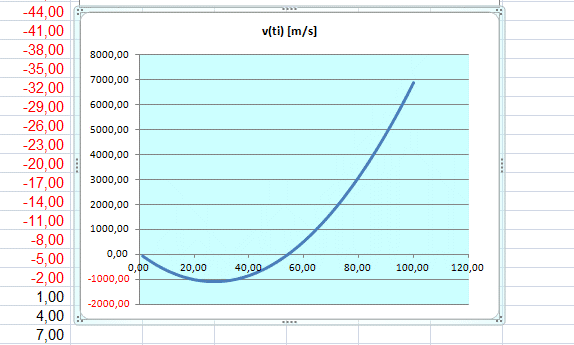

Zaznacz kolumny E i G (najpierw kliknij w oznaczenie kolumny E, następnie przytrzymaj wciśnięty klawisz Ctrl i kliknij w oznaczenie kolumny G) i utwórz kolejny wykres XY (Punktowy). Umieść go pod poprzednim wykresem:

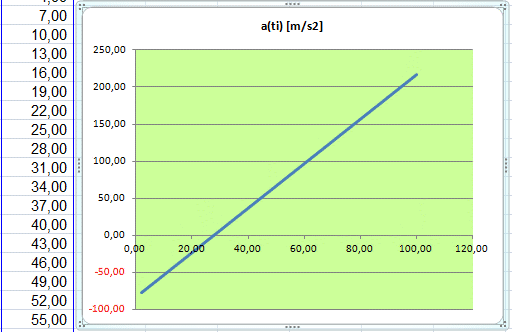

Na koniec zaznacz kolumny E i H, utwórz wykres przyspieszenia w funkcji czasu:





Zmieniaj teraz wartości współczynników a, b, c i d. Obserwuj zmiany na wykresach. Postaraj się wyciągnąć własne wnioski. Które współczynniki wpływają na kształt poszczególnych funkcji.
