Algorytm Bresenhama - rysowanie odcinka

Powrót do spisu treści

Wymagane jest zapoznanie się z następującymi podrozdziałami:

P019 - Pierwszy program dla Windows
OL031 - Instalacja biblioteki SDL w środowisku Dev-C++
OL032 - Inicjalizacja biblioteki SDL
OL033 - Powierzchnie graficzne w SDL
OL034 - Przygotowanie plików własnej biblioteki graficznej
OL035 - Rysowanie po powierzchni graficznej

UWAGA!!!
Bieżące opracowanie NIE JEST KURSEM programowania biblioteki SDL. Są to materiały przeznaczone do zajęć na kole informatycznym w I LO w Tarnowie.
Przed pracą z tym rozdziałem utwórz w środowisku Dev-C++ nowy projekt SDL i dołącz do niego pliki SDL_gfx.cpp oraz SDL_gfx.h. Jeśli nie przeczytałeś zalecanych rozdziałów, koniecznie zrób to, a wszystko stanie się jasne. W przeciwnym razie odpuść sobie również ten rozdział. Opis funkcji bibliotecznych znajdziesz w podsumowaniu SDL002.

Artykuł nie jest już rozwijany

W rozdziale OL035 zaprojektowaliśmy funkcję gfxPlot() rysującą pojedyncze punkty na powierzchni graficznej. Dalej, bazując na tym rozwiązaniu, opracowaliśmy funkcje rysowania linii poziomych gfxHLine(), pionowych gfxVLine i ramek gfxRectangle(). Następnym krokiem będzie zaprojektowanie funkcji gfxLine() do rysowania odcinka linii prostej pomiędzy punktem początkowym x_p,y_p a punktem końcowym x_k,y_k. W tym celu zastosujemy popularny algorytm Bresenhama, który stosowany jest w urządzeniach rastrowych do kreślenia odcinków za pomocą pikseli.

Idea algorytmu Bresenhama jest następująca:

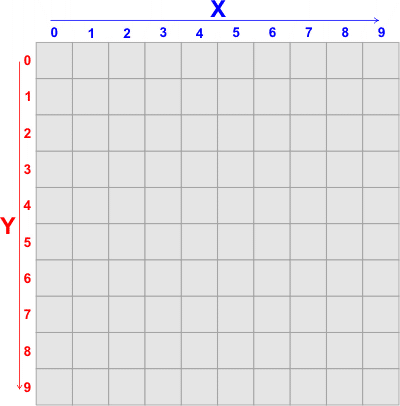

Mamy siatkę punktów. Każdy punkt posiada odpowiednie współrzędne całkowite x,y. Oś y jest skierowana w dół.

obrazek

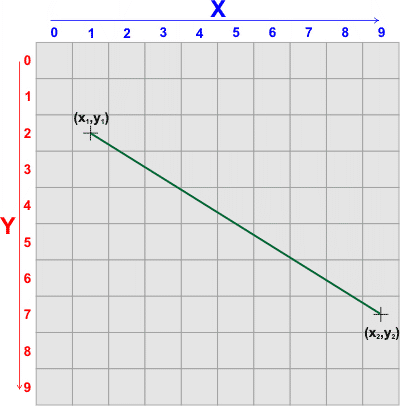

Na siatce wybieramy dwa punkty o współrzędnych x₁,y₁ oraz x₂,y₂. Współrzędne odnoszą się do środka piksela. Bez zmniejszania ogólności załóżmy, iż punkty te wybrano, tak aby odcinek (x₁,y₁)-(x₂,y₂) tworzył z osią OX kąt w przedziale od 0 do 45°. Inne przypadki, jak zobaczymy dalej w artykule, da się prosto sprowadzić do tego przypadku przy pomocy prostych transformacji współrzędnych. Wybrane punkty mają być połączone odcinkiem.

obrazek

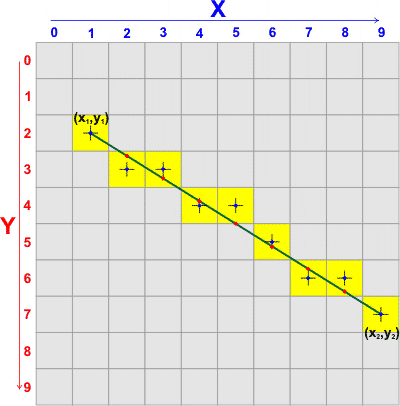

Zadanie sprowadza się do pokolorowania kolejnych pikseli, których środki leżą najbliżej punktu na odcinku o tej samej współrzędnej, co piksel. Zwróć uwagę, iż ze względu na nasze założenie, w kierunku X współrzędne kolejnych pikseli są zwiększane zawsze co 1, natomiast w kierunku Y odbywa się to mniej często. Kierunek X nazwiemy szybkim, a kierunek Y wolnym.

obrazek

Algorytm Bresenhama określa, kiedy należy wykonać ruch w kierunku wolnym Y (bo w kierunku szybkim X ruch wykonujemy zawsze!). Rozważmy równanie prostej przechodzącej przez dwa punkty (x₁,y₁) i (x₂,y₂):

obrazek

W powyższym równaniu x oznacza współrzędną środka kolejnego piksela (punkty niebieskie). Współrzędna y natomiast odnosi się do punktu leżącego na prostej zawierającej odcinek (punkty czerwone). Środek piksela jest zwykle w pewnej odległości od odpowiadającego mu punktu na odcinku. Oznaczmy tą odległość przez ddy, a współrzędną y środka piksela przez y_p. Zatem możemy zapisać:

Wstawmy to wyrażenie do równania prostej:

Teraz przekształćmy wyrażenie następująco:

obrazek

Wyrażenie -ddy•dx jest tzw. wyrażeniem błędu (ang. error term). Zgodnie ze wzorem krok w kierunku szybkim X powoduje zmniejszenie wyrażenia błędu o dy. Jeśli wartość wyrażenia będzie ujemna, to wykonujemy krok w kierunku wolnym Y, czyli zwiększamy je o dx. Ponieważ dx ≥ dy, to wyrażenie błędu sprowadzi się znów do wartości dodatniej lub 0. Na tej podstawie algorytm Bresenhama określa kiedy należy wykonać ruch w kierunku Y - stara się zawsze utrzymać wyrażenie błędu w zakresie liczb dodatnich i zera. Wartości ddy wcale nie musimy obliczać. Bardzo ważna jest wartość początkowa wyrażenia błędu. Zwykle przyjmuje się ją równą dx/2.

Sformułujmy algorytm Bresenhama dla tego przypadku:

Wejście

x₁,y₁ - całkowite współrzędne punktu startowego

x₂,y₂ - całkowite współrzędne punktu końcowego

Założenie: x₂ > x₁, y₂ > y₁, x₂ - x₁ > y₂ - y₁

Wyjście

Rysunek rastrowy odcinka łączącego punkt x₁,y₁ z punktem x₂,y₂.

Zmienne pomocnicze

dx - odległość x₂ od x₁dy - odległość y₂ od y₁e - wartość wyrażenia błędu

Lista kroków

K01: dx ← x₂ - x₁ ; obliczamy odległości dx i dy

K02: dy ← y₂ - y₁

K03: e ← dx / 2 ; ustalamy wartość początkową wyrażenia błędu

K05: Zapal piksel x₁,y₁ ; zapalamy pierwszy piksel odcinka

K04: Wykonuj dx razy kroki K06...K10 ; w pętli zapalamy kolejne piksele

K06:     x₁ ← x₁ + 1 ; ruch w kierunku szybkim

K07:     e ← e - dy ; modyfikujemy po ruchu wyrażenie błędu

K08:     Jeśli e ≥ 0, idź do kroku K11 ; jeśli e nieujemne, pomijamy ruch w kierunku wolnym

K09:     y₁ ← y₁ + 1 ; ruch w kierunku wolnym

K10:     e ← e + dx ; po ruchu wolnym modyfikujemy wyrażenie błędu

K11:     Zapal piksel x₁,y₁ ; zapalamy kolejne piksele odcinka

K12: Koniec

Prześledzimy działanie tego algorytmu na prostym przypadku.

Lp. Obrazek Opis

1. Połączymy odcinkiem punkty: (1,1) i (7,5)
Zatem:

x₁ = 1, y₁ = 1
x₂ = 7, y₂ = 5
dx = x₂ - x₁ = 7 - 1 = 6
dy = y₂ - y₁ = 5 - 1 = 4
e = ^dx/₂ = ⁶/₂ = 3

2. Zapalamy pierwszy punkt na współrzędnych x₁,y₁, czyli (1,1)

3. Na osi X przesuwamy się o 1 (kierunek szybki):
x₁ = x₁ + 1 = 1 + 1 = 2
Modyfikujemy wyrażenie błędu:
e = e - dy = 3 - 4 = -1.
Ponieważ e jest ujemne, wykonujemy ruch w kierunku wolnym Y:
y₁ = y₁ + 1 = 1 + 1 = 2
Modyfikujemy wyrażenie błędu:
e = e + dx = -1 + 6 = 5
Zapalamy punkt (x₁,y₁), czyli (2,2).

4. Na osi X przesuwamy się o 1.
x₁ = x₁ + 1 = 2 + 1 = 3
Obliczamy wyrażenie błędu:
e = e - dy = 5 - 4 = 1
Ponieważ e nie jest ujemne , nie przesuwamy się na osi Y. Zapalamy punkt (3,2).

5. Na osi X przesuwamy się o 1 i wyliczamy nowe wyrażenie błędu:
x₁ = x₁ + 1 = 3 + 1 = 4
e = e - dy = 1 - 4 = -3.
Ponieważ e jest ujemne, wykonujemy ruch w kierunku wolnym Y:
y₁ = y₁ + 1 = 2 + 1 = 3
Modyfikujemy wyrażenie błędu:
e = e + dx = -3 + 6 = 3
Zapalamy punkt (x₁,y₁), czyli (4,3).

6. Na osi X przesuwamy się o 1 i wyliczamy e
x₁ = x₁ + 1 = 4 + 1 = 5
e = e - dy = 3 - 4 = -1.
Ponieważ e jest ujemne, wykonujemy ruch w kierunku wolnym Y:
y₁ = y₁ + 1 = 3 + 1 = 4
Modyfikujemy wyrażenie błędu:
e = e + dx = -1 + 6 = 5
Zapalamy punkt (x₁,y₁), czyli (5,4).

7. Na osi X przesuwamy się o 1 i wyliczamy nowe e:
x₁ = x₁ + 1 = 5 + 1 = 6
e = e - dy = 5 - 4 = 1
Ponieważ e nie jest ujemne , nie przesuwamy się na osi Y. Zapalamy punkt (6,4).

8. Ostatni krok algorytmu:
x₁ = x₁ + 1 = 6 + 1 = 7
e = e - dy = 1 - 4 = -3.
Ponieważ e jest ujemne, wykonujemy ruch w kierunku wolnym Y:
y₁ = y₁ + 1 = 4 + 1 = 5
e = e + dx = -3 + 6 = 3
Zapalamy punkt (x₁,y₁), czyli (7,5). Jest to końcowy punkt odcinka. Zadanie wykonane.

    Przedstawiony powyżej algorytm Bresenhama działa poprawnie jedynie dla przypadku, gdy odcinek tworzy z osią OX kąt mniejszy lub równy 45°. Pokażemy teraz, jak rozwiązać pozostałe przypadki.

Lp.	Obrazek	Opis
1.		Połączymy odcinkiem punkty: (1,1) i (7,5) Zatem: x₁ = 1, y₁ = 1 x₂ = 7, y₂ = 5 dx = x₂ - x₁ = 7 - 1 = 6 dy = y₂ - y₁ = 5 - 1 = 4 e = ^dx/₂ = ⁶/₂ = 3
2.		Zapalamy pierwszy punkt na współrzędnych x₁,y₁, czyli (1,1)
3.		Na osi X przesuwamy się o 1 (kierunek szybki): x₁ = x₁ + 1 = 1 + 1 = 2 Modyfikujemy wyrażenie błędu: e = e - dy = 3 - 4 = -1. Ponieważ e jest ujemne, wykonujemy ruch w kierunku wolnym Y: y₁ = y₁ + 1 = 1 + 1 = 2 Modyfikujemy wyrażenie błędu: e = e + dx = -1 + 6 = 5 Zapalamy punkt (x₁,y₁), czyli (2,2).
4.		Na osi X przesuwamy się o 1. x₁ = x₁ + 1 = 2 + 1 = 3 Obliczamy wyrażenie błędu: e = e - dy = 5 - 4 = 1 Ponieważ e nie jest ujemne , nie przesuwamy się na osi Y. Zapalamy punkt (3,2).
5.		Na osi X przesuwamy się o 1 i wyliczamy nowe wyrażenie błędu: x₁ = x₁ + 1 = 3 + 1 = 4 e = e - dy = 1 - 4 = -3. Ponieważ e jest ujemne, wykonujemy ruch w kierunku wolnym Y: y₁ = y₁ + 1 = 2 + 1 = 3 Modyfikujemy wyrażenie błędu: e = e + dx = -3 + 6 = 3 Zapalamy punkt (x₁,y₁), czyli (4,3).
6.		Na osi X przesuwamy się o 1 i wyliczamy e x₁ = x₁ + 1 = 4 + 1 = 5 e = e - dy = 3 - 4 = -1. Ponieważ e jest ujemne, wykonujemy ruch w kierunku wolnym Y: y₁ = y₁ + 1 = 3 + 1 = 4 Modyfikujemy wyrażenie błędu: e = e + dx = -1 + 6 = 5 Zapalamy punkt (x₁,y₁), czyli (5,4).
7.		Na osi X przesuwamy się o 1 i wyliczamy nowe e: x₁ = x₁ + 1 = 5 + 1 = 6 e = e - dy = 5 - 4 = 1 Ponieważ e nie jest ujemne , nie przesuwamy się na osi Y. Zapalamy punkt (6,4).
8.		Ostatni krok algorytmu: x₁ = x₁ + 1 = 6 + 1 = 7 e = e - dy = 1 - 4 = -3. Ponieważ e jest ujemne, wykonujemy ruch w kierunku wolnym Y: y₁ = y₁ + 1 = 4 + 1 = 5 e = e + dx = -3 + 6 = 3 Zapalamy punkt (x₁,y₁), czyli (7,5). Jest to końcowy punkt odcinka. Zadanie wykonane.

Ogólny algorytm Bresenhama

Poniżej przedstawiamy pełny algorytm Bresenhama, który rysuje odcinki pomiędzy dowolnymi punktami na powierzchni graficznej. Inne przypadki nachyleń są sprowadzane do przypadku podstawowego przez odpowiednią podmianę współrzędnych punktów odcinka.

Wejście

x₁,y₁ - całkowite współrzędne punktu startowego

x₂,y₂ - całkowite współrzędne punktu końcowego

Wyjście

Rysunek rastrowy odcinka łączącego punkt x₁,y₁ z punktem x₂,y₂. Współrzędne są dowolne, całkowite.

Dane pomocnicze

dx - odległość współrzędnych x₁ i x₂

dy - odległość współrzędnych y₁, y₂

kx - krok po osi X, 1 lub -1

ky - krok po osi y, 1 lub -1

e - wartość wyrażenia błędu

Lista kroków

K01: Jeżeli x₁ ≤ x₂, to kx ← 1, inaczej kx ← -1 ; określamy krok X od x1 do x2

K02: Jeżeli y₁ ≤ y₂, to ky ← 1, inaczej ky ← -1 ; określamy krok Y od y1 do y2

K03: dx ← |x₂ - x₁| ; odległość pomiędzy x1 i x2

K04: dy ← |y₂ - y₁| ; odległość pomiędzy y1 i y2

K05: Zapal piksel x₁,y₁ ; pierwszy piksel odcinka

K06: Jeżeli dx < dy, idź do kroku K16 ; dla kątów > 45° wykonujemy wersję algorytmu z przestawionymi współrzędnymi

K07: e ← dx / 2 ; obliczamy wartość początkową wyrażenia błędu

K08: Powtarzaj dx razy kroki K09...K14 ; rysujemy pozostałe piksele w pętli

K09:     x₁ ← x₁ + kx ; przesuwamy się w odpowiednią stronę w kierunku szybkim

K10:     e ← e - dy ; obliczamy wyrażenie błędu

K11:     Jeżeli e ≥ 0, idź do kroku K14 ; jeśli wyrażenie błędu jest nieujemne, pomijamy ruch w kierunku wolnym

K12:     y₁ ← y₁ + ky ; przesuwamy się w odpowiednią stronę w kierunku wolnym

K13:     e ← e + dx ; obliczamy nowe wyrażenie błędu

K14:     Zapal piksel x₁.y₁ ; kolejny piksel odcinka

K15: Zakończ

K16: e ← dy / 2 ; wersja algorytmu Bresenhama ze zamienionymi współrzędnymi x i y

K17: Powtarzaj dy razy kroki K18...K23

K18:     y₁ ← y₁ + ky

K19:     e ← e - dx

K20:     Jeżeli e ≥ 0, idź do kroku K23

K21:     x₁ ← x₁ + kx

K22:     e ← e + dy

K23:     Zapal piksel x₁,y₁

K24: Zakończ

Na podstawie podanego powyżej algorytmu tworzymy funkcję biblioteczną gfxLine(), rysującą dowolny odcinek w obszarze graficznym. Funkcja jest już zoptymalizowana w celu przyspieszenia obliczeń adresów pikseli. Jednakże realizuje ona dokładnie algorytm Bresenhama:

UWAGA: Poniższy kod funkcji gfxLine() dopisz do końca pliku SDL_gfx.cpp.
// gfxLine() rysuje odcinek pomiędzy zadanymi punktami
// screen - wskaźnik struktury SDL_Surface
// x1,y1  - współrzędne punktu startowego
// x2,y2  - współrzędne punktu końcowego
// color  - kolor odcinka
//------------------------------------------------------------------

void gfxLine(SDL_Surface * screen, Sint32 x1, Sint32 y1, Sint32 x2, Sint32 y2, Uint32 color)
{
  Uint8 * p;
  int dx, dy, kx, ky, e;

  kx = (x1 <= x2) ? 4 : -4;
  ky = (y1 <= y2) ? screen->pitch : -screen->pitch;

  dx = x2 - x1; if(dx < 0) dx = -dx;
  dy = y2 - y1; if(dy < 0) dy = -dy;

  p = (Uint8 *)screen->pixels + y1 * screen->pitch + (x1 << 2);
  * (Uint32 *) p = color;

  if(dx >= dy)
  {
    e = dx >> 1;
    for(int i = 0; i < dx; i++)
    {
      p += kx;  e -= dy;
      if(e < 0)
      {
        p += ky; e += dx;
      }
      * (Uint32 *) p = color;
    }
  }
  else
  {
    e = dy >> 1;
    for(int i = 0; i < dy; i++)
    {
      p += ky; e -= dx;
      if(e < 0)
      {
        p += kx; e += dy;
      }
      * (Uint32 *) p = color;
    }
  }
}
UWAGA: Na końcu pliku nagłówkowego SDL_gfx.h dopisz:
void gfxLine(SDL_Surface * screen, Sint32 x1, Sint32 y1, Sint32 x2, Sint32 y2, Uint32 color);
Funkcja gfxLine() posiada następujące parametry:

screen - wskaźnik do zainicjowanej struktury typu SDL_Surface. Utworzona wcześniej powierzchnia musi zawierać piksele 32 bitowe oraz być zablokowana

x1, y1 - współrzędne punktu startowego odcinka - muszą się zawierać w obszarze graficznym

x2, y2 - współrzędne punktu końcowego odcinka - muszą się zawierać w obszarze graficznym

color - 32 bitowy kod koloru odcinka

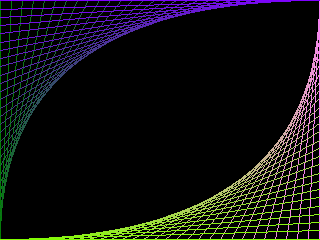

Rysowanie linii otwiera przed nami świat grafiki komputerowej, ograniczony jedynie naszą wyobraźnią i umiejętnościami. Poniższy program, oprócz testowania nowej funkcji bibliotecznej gfxLine(), rysuje całkiem fajny obrazek.
// I Liceum Ogólnokształcące
// w Tarnowie
// Koło informatyczne
//
// P008 - test linii
//------------------

#include <windows.h>
#include <SDL/SDL_gfx.h>

const int SCRX = 320; // stałe określające szerokość i wysokość
const int SCRY = 240; // ekranu w pikselach

int main(int argc, char *argv[])
{

  if(SDL_Init(SDL_INIT_VIDEO))
  {
    MessageBox(0, SDL_GetError(), "Błąd inicjalizacji SDL", MB_OK);
    exit(-1);
  }

  atexit(SDL_Quit);

  SDL_Surface * screen;

  if(!(screen = SDL_SetVideoMode(SCRX, SCRY, 32, SDL_HWSURFACE)))
  {
    MessageBox(0, SDL_GetError(), "Błąd tworzenia bufora obrazowego", MB_OK);
    exit(-1);
  }

  if(SDL_MUSTLOCK(screen))
    if(SDL_LockSurface(screen) < 0)
    {
      MessageBox(0, SDL_GetError(), "Błąd blokady bufora obrazowego", MB_OK);
      exit(-1);
    }

  const int MAXP = 30;  // określa liczbę rysowanych linii
  int x,y;              // do wyliczania współrzędnych
  Uint32 c,r,g,b;       // kolor

// Rysujemy MAXP linii.

  for(int i = 0; i < MAXP; i++)
  {

// Obliczamy położenia punktów równomiernie rozłożonych na brzegach ekranu

    x = ((screen->w - 1) * i) / (MAXP - 1);
    y = ((screen->h - 1) * i) / (MAXP - 1);

// Teraz wyznaczamy składowe koloru RGB na podstawie numeru linii

    r = (127 * i) / (MAXP - 1);
    b = (255 * i) / (MAXP - 1);
    g = 128 - r;

// Tworzymy z nich kod koloru piksela

    c = (r << 16) | (g << 8) | b;

// Rysujemy linie

    gfxLine(screen, x, 0, 0, screen->h - y - 1, c);
    gfxLine(screen, screen->w - x - 1, screen->h - 1, screen->w - 1, y, c ^ 0xffffff);

  }

  if(SDL_MUSTLOCK(screen)) SDL_UnlockSurface(screen);

  SDL_UpdateRect(screen, 0, 0, 0, 0);

  MessageBox(0, "Kliknij przycisk OK", "Koniec", MB_OK);
  return 0;
}

obrazek

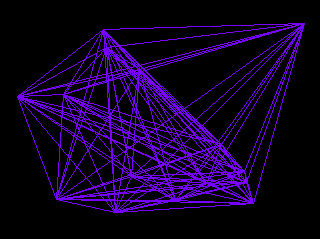

Kolejny program generuje n punktów o losowych współrzędnych, a następnie łączy je ze sobą liniami - powstaje graf zupełny. Wygenerowane punkty zapamiętujemy w tablicy. Wybieramy z tablicy kolejne punkty od 0 do n - 2 (czyli do przedostatniego), i-ty punkt łączymy ze wszystkimi następnymi punktami w tablicy. W ten sposób każda para punktów zostanie połączona odcinkiem.

// I Liceum Ogólnokształcące
// w Tarnowie
// Koło informatyczne
//
// P009 - n wierzchołkowy graf zupełny
//------------------------------------

#include <windows.h>
#include <SDL/SDL_gfx.h>
#include <time.h>

const int SCRX = 320; // stałe określające szerokość i wysokość
const int SCRY = 240; // ekranu w pikselach

int main(int argc, char *argv[])
{

  if(SDL_Init(SDL_INIT_VIDEO))
  {
    MessageBox(0, SDL_GetError(), "Błąd inicjalizacji SDL", MB_OK);
    exit(-1);
  }

  atexit(SDL_Quit);

  SDL_Surface * screen;

  if(!(screen = SDL_SetVideoMode(SCRX, SCRY, 32, SDL_HWSURFACE)))
  {
    MessageBox(0, SDL_GetError(), "Błąd tworzenia bufora obrazowego", MB_OK);
    exit(-1);
  }

  if(SDL_MUSTLOCK(screen))
    if(SDL_LockSurface(screen) < 0)
    {
      MessageBox(0, SDL_GetError(), "Błąd blokady bufora obrazowego", MB_OK);
      exit(-1);
    }

  const int N = 15;             // liczba wierzchołków w grafie;
  int i,j,x[N], y[N];

  srand((unsigned)time(NULL));  // inicjujemy generator liczb pseudolosowych

// generujemy N  punktów o losowych współrzędnych

  for(i = 0; i < N; i++)
  {
    x[i] = rand() % screen->w;
    y[i] = rand() % screen->h;
  }

// rysujemy krawędzie grafu

  for(i = 0; i < N - 1; i++)
    for(j = i + 1; j < N; j++)
      gfxLine(screen, x[i], y[i], x[j], y[j], 0x7700ff);


  if(SDL_MUSTLOCK(screen)) SDL_UnlockSurface(screen);

  SDL_UpdateRect(screen, 0, 0, 0, 0);

  MessageBox(0, "Kliknij przycisk OK", "Koniec", MB_OK);
  return 0;
}

obrazek

Przy rysowaniu wielu figur zbudowanych z łamanych niewygodne jest każdorazowe przesyłanie do funkcji współrzędnych początku i końca odcinka. Przydała by się nam funkcja rysująca odcinek, która zapamiętuje koniec poprzedniego odcinka, a nowy odcinek rysuje od zapamiętanego punktu do punktu podanego w parametrach wywołania. Punkt podany w parametrach zostaje zapamiętany, a przy kolejnym wywołaniu funkcji stanie się punktem początku nowego odcinka. Poniżej definiujemy dwie takie funkcje:

gfxMoveTo() - ustala punkt początkowy, od którego rozpoczyna się rysowanie.

gfxLineTo() - rysuje odcinek od końca poprzedniego do podanych współrzędnych, które stają się końcem odcinka dla następnego wywołania.

UWAGA: Poniższy kod funkcji gfxMoveTo() oraz gfxLineTo() dopisz do końca pliku SDL_gfx.cpp.
// współrzędne początku odcinka dla gfxLineTo
//------------------------------------------------------------------

Sint32 gfx_x_coord = 0;
Sint32 gfx_y_coord = 0;

// Funkcja gfxMoveTo() ustawia współrzędne początku odcinka
// x,y - współrzędne dla gfx_x_coord i gfx_y_coord
//------------------------------------------------------------------

void gfxMoveTo(Sint32 x, Sint32 y)
{
     gfx_x_coord = x; gfx_y_coord = y;
}

// Funkcja gfxLineTo() rysuje odcinek od zapamiętanych współrzędnych
// do nowych współrzędnych, które po operacji są zapamiętywane.
// screen - wskaźnik struktury SDL_Surface
// x,y    - współrzędne końca odcinka
// color  - kod koloru odcinka
//------------------------------------------------------------------

void gfxLineTo(SDL_Surface * screen, Sint32 x, Sint32 y, Uint32 color)
{
   gfxLine(screen, gfx_x_coord, gfx_y_coord, x, y, color);
   gfx_x_coord = x; gfx_y_coord = y;
}
UWAGA: Na końcu pliku nagłówkowego SDL_gfx.h dopisz:
void gfxMoveTo(Sint32 x, Sint32 y);

void gfxLineTo(SDL_Surface * screen, Sint32 x, Sint32 y, Uint32 color);
Poniższy program wykorzystuje funkcje gfxMoveTo() i gfxLineTo() do narysowania okręgów - okręgi rysujemy jako wielokąty foremne o odpowiednio dużej liczbie boków, np. 100. Wyliczamy kolejne współrzędne wierzchołków wielokąta, które następnie łączymy odcinkami - powstaje koło. Wzory są następujące:

n - liczba wierzchołków
i - numer wierzchołka
x_i, y_i - współrzędne i-tego wierzchołka
x_s, y_s - współrzędne środka okręgu
r - promień okręgu

Okręgi powstałe tą metodą nie są najładniejsze - później poznamy lepsze algorytmy rysowania ładnych, gładkich okręgów, które zupełnie nie wymagają stosowania uciążliwych funkcji trygonometrycznych. Na razie zadowolimy się tym, co mamy.
// I Liceum Ogólnokształcące
// w Tarnowie
// Koło informatyczne
//
// P010 - rysowanie okręgów
//-------------------------

#include <windows.h>
#include <SDL/SDL_gfx.h>
#include <math.h>

const int SCRX = 320; // stałe określające szerokość i wysokość
const int SCRY = 240; // ekranu w pikselach

int main(int argc, char *argv[])
{

  if(SDL_Init(SDL_INIT_VIDEO))
  {
    MessageBox(0, SDL_GetError(), "Błąd inicjalizacji SDL", MB_OK);
    exit(-1);
  }

  atexit(SDL_Quit);

  SDL_Surface * screen;

  if(!(screen = SDL_SetVideoMode(SCRX, SCRY, 32, SDL_HWSURFACE)))
  {
    MessageBox(0, SDL_GetError(), "Błąd tworzenia bufora obrazowego", MB_OK);
    exit(-1);
  }

  if(SDL_MUSTLOCK(screen))
    if(SDL_LockSurface(screen) < 0)
    {
      MessageBox(0, SDL_GetError(), "Błąd blokady bufora obrazowego", MB_OK);
      exit(-1);
    }

  const int N  = 50;       // liczba wierzchołków
  const int LO = 25;       // liczba okręgów
  int xs = screen->w / 2;
  int ys = screen->h / 2;
  int rs  = ys - 1;

  for(int k = 0; k < LO; k++)
  {
    int r = 1 + (rs * k) / (LO - 1);
    gfxMoveTo(xs + r, ys);
    for(int i = 1; i <= N; i++)
      gfxLineTo(screen, xs + r * cos(6.283185 * i / N), ys + r * sin(6.283185 * i / N), 0xffffff);
  }

  if(SDL_MUSTLOCK(screen)) SDL_UnlockSurface(screen);

  SDL_UpdateRect(screen, 0, 0, 0, 0);

  MessageBox(0, "Kliknij przycisk OK", "Koniec", MB_OK);

  return 0;
}

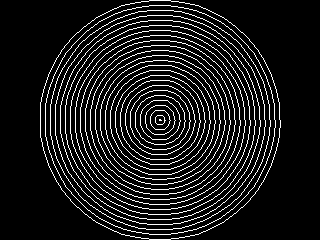

obrazek

Ćwiczenia

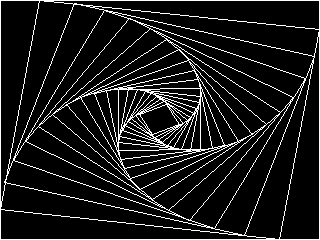

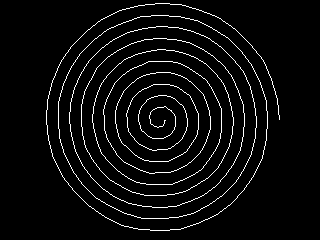

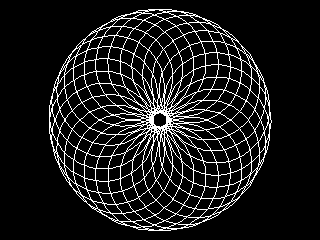

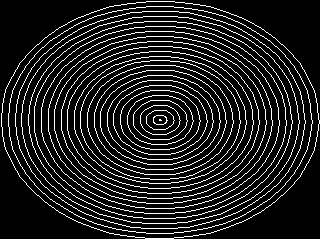

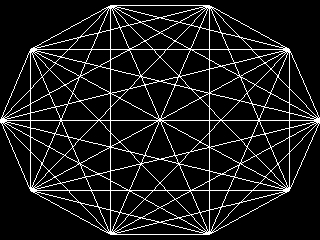

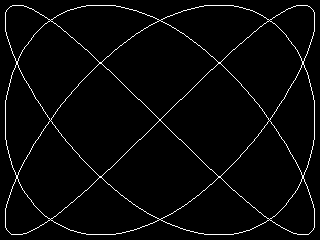

Napisz programy tworzące następujące rysunki:

Podsumowanie

Dokument ten rozpowszechniany jest zgodnie z zasadami licencji
GNU Free Documentation License.

Pytania proszę przesyłać na adres email: i-lo@eduinf.waw.pl

W artykułach serwisu są używane cookies. Jeśli nie chcesz ich otrzymywać,
zablokuj je w swojej przeglądarce.
Informacje dodatkowe

K01:	dx ← x₂ - x₁	; obliczamy odległości dx i dy
K02:	dy ← y₂ - y₁
K03:	e ← dx / 2	; ustalamy wartość początkową wyrażenia błędu
K05:	Zapal piksel x₁,y₁	; zapalamy pierwszy piksel odcinka
K04:	Wykonuj dx razy kroki K06...K10	; w pętli zapalamy kolejne piksele
K06:	x₁ ← x₁ + 1	; ruch w kierunku szybkim
K07:	e ← e - dy	; modyfikujemy po ruchu wyrażenie błędu
K08:	Jeśli e ≥ 0, idź do kroku K11	; jeśli e nieujemne, pomijamy ruch w kierunku wolnym
K09:	y₁ ← y₁ + 1	; ruch w kierunku wolnym
K10:	e ← e + dx	; po ruchu wolnym modyfikujemy wyrażenie błędu
K11:	Zapal piksel x₁,y₁	; zapalamy kolejne piksele odcinka
K12:	Koniec

K01:	Jeżeli x₁ ≤ x₂, to kx ← 1, inaczej kx ← -1	; określamy krok X od x1 do x2
K02:	Jeżeli y₁ ≤ y₂, to ky ← 1, inaczej ky ← -1	; określamy krok Y od y1 do y2
K03:	dx ← \|x₂ - x₁\|	; odległość pomiędzy x1 i x2
K04:	dy ← \|y₂ - y₁\|	; odległość pomiędzy y1 i y2
K05:	Zapal piksel x₁,y₁	; pierwszy piksel odcinka
K06:	Jeżeli dx < dy, idź do kroku K16	; dla kątów > 45° wykonujemy wersję algorytmu z przestawionymi współrzędnymi
K07:	e ← dx / 2	; obliczamy wartość początkową wyrażenia błędu
K08:	Powtarzaj dx razy kroki K09...K14	; rysujemy pozostałe piksele w pętli
K09:	x₁ ← x₁ + kx	; przesuwamy się w odpowiednią stronę w kierunku szybkim
K10:	e ← e - dy	; obliczamy wyrażenie błędu
K11:	Jeżeli e ≥ 0, idź do kroku K14	; jeśli wyrażenie błędu jest nieujemne, pomijamy ruch w kierunku wolnym
K12:	y₁ ← y₁ + ky	; przesuwamy się w odpowiednią stronę w kierunku wolnym
K13:	e ← e + dx	; obliczamy nowe wyrażenie błędu
K14:	Zapal piksel x₁.y₁	; kolejny piksel odcinka
K15:	Zakończ
K16:	e ← dy / 2	; wersja algorytmu Bresenhama ze zamienionymi współrzędnymi x i y
K17:	Powtarzaj dy razy kroki K18...K23
K18:	y₁ ← y₁ + ky
K19:	e ← e - dx
K20:	Jeżeli e ≥ 0, idź do kroku K23
K21:	x₁ ← x₁ + kx
K22:	e ← e + dy
K23:	Zapal piksel x₁,y₁
K24:	Zakończ

screen	-	wskaźnik do zainicjowanej struktury typu SDL_Surface. Utworzona wcześniej powierzchnia musi zawierać piksele 32 bitowe oraz być zablokowana
x1, y1	-	współrzędne punktu startowego odcinka - muszą się zawierać w obszarze graficznym
x2, y2	-	współrzędne punktu końcowego odcinka - muszą się zawierać w obszarze graficznym
color	-	32 bitowy kod koloru odcinka
