Prezentowane materiały są przeznaczone dla uczniów szkół ponadgimnazjalnych. Autor artykułu: mgr Jerzy Wałaszek, wersja1.0 |
©2008 mgr
Jerzy Wałaszek |
Poprzednie tematy, które należy przerobić przed przystąpieniem do tej lekcji
Instalacja biblioteki SDL dla Dev-C++
Na tej lekcji opisujemy powierzchnie graficzną, z której będziemy korzystali w czasie pracy z biblioteką SDL. Postaraj się dobrze zrozumieć przedstawione tutaj informację.
Podstawowym obiektem danych w środowisku SDL jest struktura SDL_Surface. Definiuje ona powierzchnię graficzną, po której możemy rysować. Struktura SDL_Surface posiada wiele pól danych. Na tej lekcji będziemy korzystać tylko z trzech pól o nazwach:
|
Bufor obrazowy może przechowywać piksele w różnych formatach. Umawiamy się, iż będziemy stosować format 32-bitowy. Oznacza to, iż. każdy punkt obrazu będzie kodowany w buforze obrazowym za pomocą 32 bitów lub 4 bajtów. Taka postać danych jest najkorzystniejsza dla procesorów Pentium, które są zoptymalizowane na dane 32-bitowe. Drugą zaletą jest to, iż piksele 32 bitowe mogą kodować dowolny kolor.
32 bity piksela dzielą się na 4 pola 8 bitowe.
b31 | b30 | b29 | b28 | b27 | b26 | b25 | b24 | b23 | b22 | b21 | b20 | b19 | b18 | b17 | b16 | b15 | b14 | b13 | b12 | b11 | b10 | b9 | b8 | b7 | b6 | b5 | b4 | b3 | b2 | b1 | b0 |
alfa | R-czerwony | G-zielony | B-niebieski |
Bity b7...b0 zawierają informację o natężeniu składowej niebieskiej.
Bity b15...b8 zawierają informację o natężeniu składowej zielonej.
Bity b23...b16 zawierają informację o natężeniu składowej czerwonej.
Bity b31...b24 zawierają informację o przezroczystości piksela - tzw. kanał alfa.
Kolor piksela określany jest przez natężenie składowych czerwonej (R - ang. red), zielonej (G - ang. green) oraz niebieskiej (B - ang. blue). Taki sposób definiowania koloru nosi nazwę modelu RGB. Składowe kolorów podstawowych są liczbami 8 bitowymi NBC i przyjmują wartości w zakresie od 0 do 255. Wygodniej jednakże jest posługiwać się kodem szesnastkowym. W kodzie szesnastkowym mamy przykładowo:
00 - natężenie 0, czyli brak składowej
33 - natężenie 1/5
66 - natężenie 2/5
80 - natężenie 1/2 - połowa natężenia składowej
99 - natężenie 3/5
CC - natężenie 4/5
FF - natężenie 1 - pełne natężenie składowej
Oczywiście możliwe są również wartości pośrednie. Kod szesnastkowy piksela składamy z kodów szesnastkowych poszczególnych składowych RGB. Na przykład:
piksel | składowe | kolor | ||
R | G | B | ||
FF0000 | FF | 00 | 00 | |
00FF00 | 00 | FF | 00 | |
0000FF | 00 | 00 | FF | |
FFFF00 | FF | FF | 00 | |
FF00FF | FF | 00 | FF | |
FFFFFF | FF | FF | FF | |
666666 | 66 | 66 | 66 | |
000000 | 00 | 00 | 00 |
Jeśli składowe RGB posiadają równe wartości, to otrzymujemy odcienie szarości. Jak łatwo policzyć przyjęty model RGB pozwala przedstawić:
256 × 256 × 256 = 16777216 kolorów
Jest to o wiele więcej, niż rozróżnia oko człowieka. Dlatego ten sposób kodowania barw nosi nazwę True Color - Pełny Kolor.

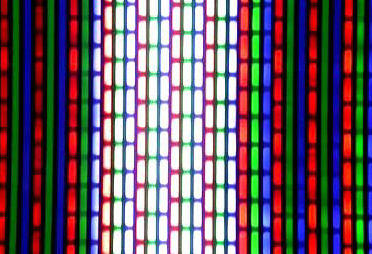

System RGB został przyjęty z uwagi na sposób wyświetlania kolorów przez współczesne monitory. Popatrz na ekran swojego monitora przez lupę o dużym powiększeniu. Zobaczysz, iż składa się on z olbrzymiej ilości grup trzykolorowych punktów. W skład każdej takiej triady wchodzi punkt czerwony, zielony i niebieski. Składowe koloru piksela sterują właśnie intensywnością świecenia punktów w triadzie. W ten sposób otrzymujemy na ekranie różne barwy wynikowe. Sam obraz zbudowany jest z pikseli, czyli punktów o danym kolorze. Słowo piksel pochodzi z języka angielskiego i oznacza picture element, czyli niepodzielny element obrazu. Na monitorze piksel może być odwzorowany przez kilka triad punktów RGB - zależy to od aktualnej rozdzielczości obrazu. Piksele na obrazie tworzą poziome linie, zwane liniami skanującymi (ang. scan line). Obraz zbudowany jest z serii linii skanujących. W każdej linii znajduje się określona liczba pikseli. Umówmy się, iż wielkość obrazu będziemy określali podając liczbę pikseli w linii skanującej oraz liczbę linii skanujących. Na przykład zapis: 800 × 600 oznacza 800 pikseli w linii skanującej oraz 600 linii skanujących. Ilość pikseli w linii nazwiemy szerokością obrazu. Szerokość obrazu przechowuje pole w struktury SDL_Surface. Ilość linii nazwiemy wysokością obrazu. Wysokość obrazu przechowuje pole h struktury SDL_Surface. |
32 bitowe kody pikseli przechowywane są w buforze obrazowym, który wskazuje pole pixels struktury SDL_Surface. Bufor obrazowy zorganizowany jest liniowo - przechowuje piksele kolejnych linii skanujących obrazu. Pierwsza linia skanująca jest górną linią obrazu. Zatem pierwszy piksel w buforze odpowiada pikselowi umieszczonemu w lewym górnym narożniku obrazu. Ostatni piksel w buforze odpowiada pikselowi leżącemu w prawym dolnym narożniku obrazu. w pierwszych pikseli w buforze obrazu odpowiada zawartości pierwszej linii skanującej. Następne w pikseli to zawartość drugiej linii skanującej, itd.
Mając dane współrzędne x i y piksela na obrazie (oś OY jest skierowana w dół) adres piksela obliczamy następująco:
pixels + 4 * w * y + 4 * x
W SDL do pikseli będziemy stosować typ danych Uint32, który oznacza 32-bitową liczbę całkowitą bez znaku. Operacje na wskaźnikach w C++ uwzględniają wielkość wskazywanych obiektów. Dlatego powyższe wyrażenie możemy uprościć:
(Uint32 *)pixels + w * y + x
Ponieważ adres jest rzutowany na wskaźnik do typu Uint32, to C++ automatycznie przeskaluje o 4 czynniki (w * y) oraz x. Dlatego opuściliśmy mnożnik 4 w wyrażeniu. Znając adres piksela w buforze obrazowym możemy go odczytać lub zapisać nową wartością. W ten sposób postawimy na obrazie punkt o pożądanym kolorze.
Po tym krótkim wstępie "teoretycznym" możemy przystąpić do tworzenia biblioteki własnych procedur graficznych dla SDL oraz programów w tym środowisku.
