SN7490 – 4-bitowy licznik BCD (moduły 2 i 5)




Oznaczenie graficzne licznika typu SN7490



Opis

Układ SN7490 zawiera 4-bitowy licznik dziesiętny BCD (ang. Decade Binary Counter). Licznik wewnętrznie składa się z dwóch modułów liczących odpowiednio do 2 i do 5. Wejście zegarowe A dotyczy modułu liczącego do 2, wejście zegarowe B dotyczy modułu liczącego do 5. Wynik z modułu 2 pojawia się na wyjściu QA, wynik z modułu 5 pojawia się na pozostałych wyjściach QB, QC i QD. Zliczanie odbywa się przy opadającym zboczu sygnału zegarowego. Dodatkowo licznik posiada dwa wejścia zerujące R0(1) i R0(2) (stan wysoki na obu tych wejściach powoduje wyzerowanie licznika) oraz dwa wejścia ustawiające R9(1) i R9(2) (stan wysoki na obu wejściach powoduje ustawienie stanu 9 na wyjściach licznika: QA = QD = 1, QB = QC = 0).



Wewnętrzna sieć logiczna licznika 7490



Tabelka funkcyjna licznika 7490

Wejścia ustawiania Wyjścia
R0(1) R0(2) R9(1) R9(2) QA QB QC QD
1 1 0 X 0 0 0 0
1 1 X 0 0 0 0 0
X X 1 1 1 0 0 1
Z Z Liczenie

Z : co najmniej jeden z sygnałów ma wartość 0



Przykładowe zastosowania licznika 7490

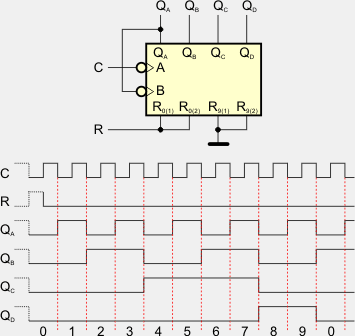

Licznik dziesiętny liczący w kodzie BCD 8421

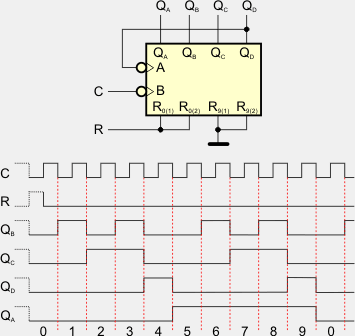

Licznik dziesiętny w kodzie 5421.

Dzielnik impulsów C przez 10.
Na wyjściu QA sygnał ma wypełnienie 50%.

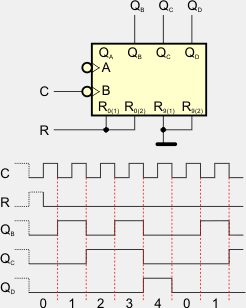

Licznik modulo 5

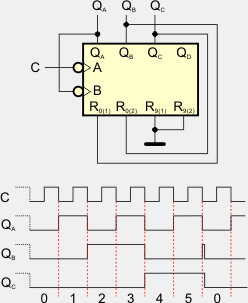

Licznik modulo 6



Funkcje końcówek

SN5490AJ, SN5490AW, SN54LS90J, SN54LS90W
SN7490AN, SN7490N
SN74LS90D, SN74LS90N

Wybrane parametry elektryczne

  Opis parametru 5490A 7490A 74LS90 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 2,4...3,4 2,7...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,2...0,4 0,2...0,4 0,25...0,5 V
IIH Prąd wejściowy w stanie 1, R 40 40 20 µA
Prąd wejściowy w stanie 1, A 80 80 40
Prąd wejściowy w stanie 1, B 120 120 80
IIL Prąd wejściowy w stanie 0, R -1,6 -1.6 -0,4 mA
Prąd wejściowy w stanie 0, A -3,2 -3,2 -2,4
Prąd wejściowy w stanie 0, B -4,8 -4,8 -3,2
IOH Prąd wyjściowy w stanie 1 -0,8 -0,8 -0,4 mA
IOL Prąd wyjściowy w stanie 0 16 16 8 mA
ICC Prąd zasilania 29...42 29...42 9...15 mA
TA Zakres temperatur pracy -55...125 0...70 0...70 °C
fmax maksymalna częstotliwość zliczania, wejście A 32...42 32...42 32...42 MHz
maksymalna częstotliwość zliczania, wejście B 16 16 16
tPLH Czas propagacji z 0 na 1, od A do QA 10...16 10...16 10...16 ns
Czas propagacji z 0 na 1, od A do QD 32...48 32...48 32...48
Czas propagacji z 0 na 1, od B do QB 10...16 10...16 10...16
Czas propagacji z 0 na 1, od B do QC 21...32 21...32 21...32
Czas propagacji z 0 na 1, od B do QD 21...32 21...32 21...32
Czas zerowania 26...40 26...40 26...40
Czas ustawiania 9, QA i QD 20...30 20...30 20...30
tPHL Czas propagacji z 1 na 0, od A do QA 12...18 12...18 12...18 ns
Czas propagacji z 1 na 0, od A do QD 34...50 34...50 34...50
Czas propagacji z 1 na 0, od B do QB 14...21 14...21 14...21
Czas propagacji z 1 na 0, od B do QC 23...35 23...35 23...35
Czas propagacji z 1 na 0, od B do QD 23...35 23...35 23...35
Czas ustawiania 9, QB i QC 26...40 26...40 26...40
tw Zalecana szerokość impulsu A 15 15 15 ns
Zalecana szerokość impulsu B 30 30 30
Zalecana szerokość impulsu R 15 15 30



Parametry techniczne od producentów

SN7490
