Układ 7469 zawiera dwa niezależne, 4-bitowe liczniki dwójkowe (zliczające w zakresie od 0 do 15). Pierwszy licznik jest podzielony na dwa moduły. Pierwszy moduł liczy od 0 do 1, drugi moduł liczy do 0 do 7. Drugi licznik liczy od 0 do 15.

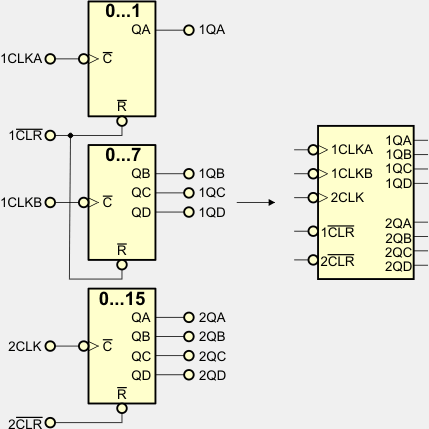

Schemat blokowy układu 7469 jest następujący:
 |
Liczniki zliczają impulsy przy ujemnym zboczu sygnału zegarowego.
| n | QD | QC | QB | QA |
| 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 1 |
| 2 | 0 | 0 | 1 | 0 |
| 3 | 0 | 0 | 1 | 1 |
| 4 | 0 | 1 | 0 | 0 |
| 5 | 0 | 1 | 0 | 1 |
| 6 | 0 | 1 | 1 | 0 |
| 7 | 0 | 1 | 1 | 1 |
| 8 | 1 | 0 | 0 | 0 |
| 9 | 1 | 0 | 0 | 1 |
| 10 | 1 | 0 | 1 | 0 |
| 11 | 1 | 0 | 1 | 1 |
| 12 | 1 | 1 | 0 | 0 |
| 13 | 1 | 1 | 0 | 1 |
| 14 | 1 | 1 | 1 | 0 |
| 15 | 1 | 1 | 1 | 1 |
Wyjście 1QA pozwala wysterować wejścia CLK bez zmiany obciążalności. Oba liczniki posiadają niezależne wejścia zerujące.
 |
| Opis parametru | 54LS69 | 74LS69 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,7 | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,5...3,4 | 2,7...3,4 | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,25...0,4 | 0,25...0,5 | V |
| IIH | Prąd wejściowy w stanie 1, CLK | 40 | 40 | µA |
| Prąd wejściowy w stanie 1, CLR | 20 | 20 | ||
| IIL | Prąd wejściowy w stanie 0, 1CLKA,2CLK | -2 | -2 | mA |
| Prąd wejściowy w stanie 0, 1CLKB | -1,2 | -1,2 | ||
| Prąd wejściowy w stanie 0, CLR | -0,2 | -0,2 | ||
| IOH | Prąd wyjściowy w stanie 1 | -1 | -1 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 8 | 16 | mA |
| ICC | Prąd zasilania | 36...54 | 36...54 | mA |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | °C |
| fmax | Zalecana częstotliwość 1CLKA | 50 | 50 | MHz |
| Zalecana częstotliwość 1CLKB | 25 | 25 | ||
| Zalecana częstotliwość 2CLK | 50 | 50 | ||
| tw | Zalecana szerokość impulsu 1CLKA | 10 | 10 | ns |
| Zalecana szerokość impulsu 1CLKB | 20 | 20 | ||
| Zalecana szerokość impulsu 2CLK | 10 | 10 |
 |
