7462 – ekspander AND-OR o 2 x 2 i 2 x 3 wejściach

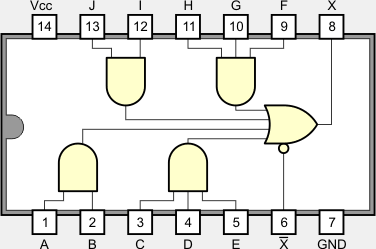

Oznaczenie graficzne ekspandera typu 7462

Opis

Układ 7462 zawiera ekspander AND-OR, który posiada 2x 2 i 2 x 3 wejść (ang. 4-wide 2- and 3-input AND-OR expander). Wyjścia X i X umożliwiają połączenie ekspandera z bramkami NOR 7423, AND-OR-INVERT 7450 i 7453. Ekspander realizuje funkcję logiczną:



Tabelka stanów ekspandera typu 7462

A B C D E F G H I J X
Z Z Z Z 0
1 1 X X X X X X X X 1
X X 1 1 1 X X X X X 1
X X X X X 1 1 1 X X 1
X X X X X X X X 1 1 1

Z : co najmniej jeden z sygnałów ma wartość 0

Obudowa DIL-14
