SN7461 – trzy trójwejściowe ekspandery




Oznaczenie graficzne ekspandera typu SN7461

Opis

Układ SN7461 zawiera trzy niezależne, trójwejściowe ekspandery (ang. triple 3-input expander), które stosuje się do zwiększania liczby wejść opisanych wcześniej bramek AND-OR 7452. Ekspander realizuje funkcję logiczną:

Wyjście X łączy się z wejściem X bramki ekspanderowej. Wyjście to nie jest typowymi wyjściem TTL.



Tabelka stanów ekspandera typu SN7461

A B C X
Z 0
1 1 1 1

Z : co najmniej jeden z sygnałów ma wartość 0

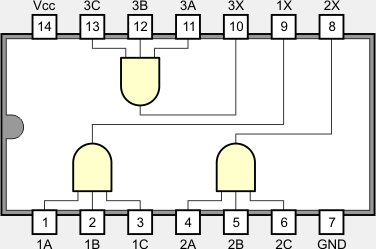

Funkcje końcówek

Wybrane parametry elektryczne

Brak danych

Parametry techniczne od producentów

Brak danych
