7458 – dwie bramki AND-OR 2 x 2 i 2 x 3 wejściowe

7458

Oznaczenie graficzne bramek AND-OR typu 7458

obrazek

Opis

Układ 7458 zawiera dwie niezależne bramki AND-OR, jedną z 2 x 2 wejściami, drugą z 2 x 3 wejściami (ang. 2-input/3-input AND-OR gates). Bramki te realizują funkcje logiczne:

Tabelka stanów bramek AND-OR typu 7458

A1 B1 C1 D1 E1 F1 Y1
Z Z 0
1 1 1 X X X 1
X X X 1 1 1 1
A2 B2 C2 D2 Y2
Z Z 0
1 1 X X 1
X X 1 1 1

Z : jeden z sygnałów ma wartość 0

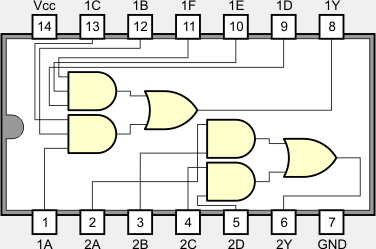

Obudowa DIL-14

obrazek

Wybrane parametry elektryczne

Brak danych
