SN7453 – bramka AND-OR-INVERT o 4 x 2 wejściach z wejściem/wyjściem ekspanderowym




Oznaczenie graficzne bramki AND-OR-INVERT typu SN7453



Opis

Układ SN7453 zawiera bramkę ekspanderową AND-OR-INVERT (ang. expandable 4-wide 2-input AND-OR-INVERT gate), która realizuje funkcję logiczną:

Bramka posiada wejścia/wyjścia ekspanderowe, które pozwalają do niej podłączyć  ekspandery 7460.



Tabelka stanów bramki AND-OR-INVERT typu SN7453

A B C D E F G H Y
Z Z Z Z 1
1 1 X X X X X X 0
X X 1 1 X X X X 0
X X X X 1 1 X X 0
X X X X X X 1 1 0

Z : jeden z sygnałów ma wartość 0

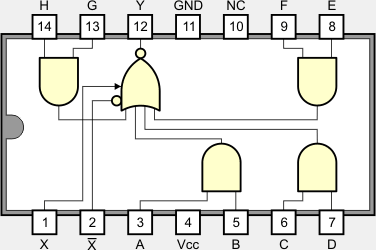

Funkcje końcówek

SN5453J
SN7453N

SN5453W

Wybrane parametry elektryczne

  Opis parametru 5453 7453 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 2,4...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,2...0,4 0,2...0,4 V
IIH Prąd wejściowy w stanie 1 40 40 µA
IIL Prąd wejściowy w stanie 0 -1,6 -1,6 mA
IOH Prąd wyjściowy w stanie 1 -0,4 -0,4 mA
IOL Prąd wyjściowy w stanie 0 16 16 mA
ICCH Prąd zasilania w stanie wysokim 4...8 4...8 mA
ICCL Prąd zasilania w stanie niskim 5,1...9,5 5,1...9,5 mA
TA Zakres temperatur pracy -55...125 0...70 °C
tpLH Czas propagacji z 0 na 1 13...22 13...22 ns
tpHL Czas propagacji z 1 na 0 8...15 8...15 ns



Parametry techniczne od producentów

SN5453, SN7453
