SN7452 – bramka AND-OR o 3 x 2 + 3 wejściach i wejściu ekspanderowym




Oznaczenie graficzne bramki AND-OR typu SN7452





Opis

Układ SN7452 zawiera bramkę AND-OR (ang. dual AND-OR-INVERT gates) o 3 x 2 + 3 wejściach oraz jednym wejściu ekspanderowym dla ekspandera 7461, która realizującą funkcję logiczną:



Tabelka stanów bramki AND-OR typu SN7452

(dla 5451, 54S51, 7451, 74S51)

A B C D E F G H I X Y
X X X X X X X X X 1 1
1 1 X X X X X X X 0 1
X X 1 1 1 X X X X 0 1
X X X X X 1 1 X X 0 1
X X X X X X X 1 1 0 1
Z Z Z Z 0 0

Z : jeden z sygnałów ma wartość 0

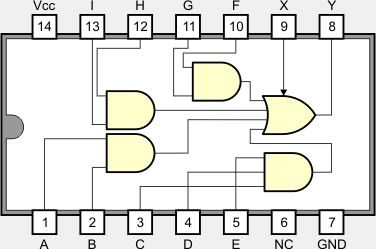

Funkcje końcówek

SN7452

Wybrane parametry elektryczne

Brak danych

Parametry techniczne od producentów

Brak danych
