Wskaźniki 7-segmentowe są stosowane w urządzeniach cyfrowych do wyświetlania cyfr. Wskaźnik zbudowany jest z diod LED, które ułożone są w 7 segmentów. Segmenty oznaczamy literami od a do g:
Odpowiednie zapalenie segmentów tworzy kształt cyfr. Poniżej przedstawiony jest sposób wyświetlania poszczególnych cyfr dla kodów wejściowych od 0 do 15. Kody powyżej 9 nie tworzą poprawnych znaków i nie są zwykle wykorzystywane.
Wskaźniki 7-mio segmentowe występują w dwóch odmianach:
o wspólnej anodzie |
o wspólnej katodzie |
Różnica polega na tym, iż wyświetlacze o wspólnej anodzie reagują na poziom niski wejść a...g, natomiast wyświetlacze o wspólnej katodzie reagują na poziom wysoki tych wejść. Z tego powodu są produkowane różne rodzaje dekoderów sterujących tymi wskaźnikami.

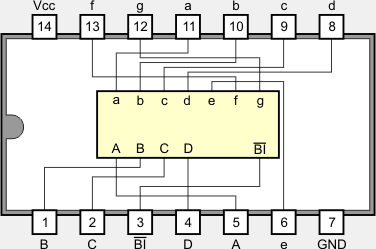

Układ 7449 jest monolitycznym dekoderem kodu BCD na kod wskaźnika 7-mio segmentowego (ang. BCD to Seven Segment Decoder). Umożliwia on sterowanie lamp cyfrowych. Dekoder posiada cztery wejścia oznaczone A, B, C i D, na które podajemy kod BCD cyfry dziesiętnej. Na wyjściach a...g typu otwarty kolektor pojawia się stan wysoki, który powoduje zaświecenie odpowiednich segmentów wskaźnika. Dekoder posiada dodatkowe wejście:
BI | – | (ang. Blanking Input). Jest to wejście dla sygnału wygaszania zera. Jeśli do wejścia BI zostanie doprowadzony stan niski, to wszystkie wyjścia a...g przyjmą stan nieaktywny bez względu na stan pozostałych wejść. Umożliwia to wygaszanie cyfr lub sterowanie intensywnością świecenia wskaźnika przez doprowadzenie sygnału o odpowiednim wypełnieniu. |
Dekoder 7449 różni się od dekodera 7448 tym, iż nie posiada wbudowanych oporników podciągających. Wszystkie wyjścia są typu otwarty kolektor. Dodatkowo układ posiada uproszczone sterowanie wygaszaniem, dzięki czemu całość mieści się w obudowie 14-to nóżkowej.
Dekoder 7449 wyświetla cyfry 6 i 9 w sposób uproszczony:
Wyświetlanie ogonków umożliwia układ 74249.

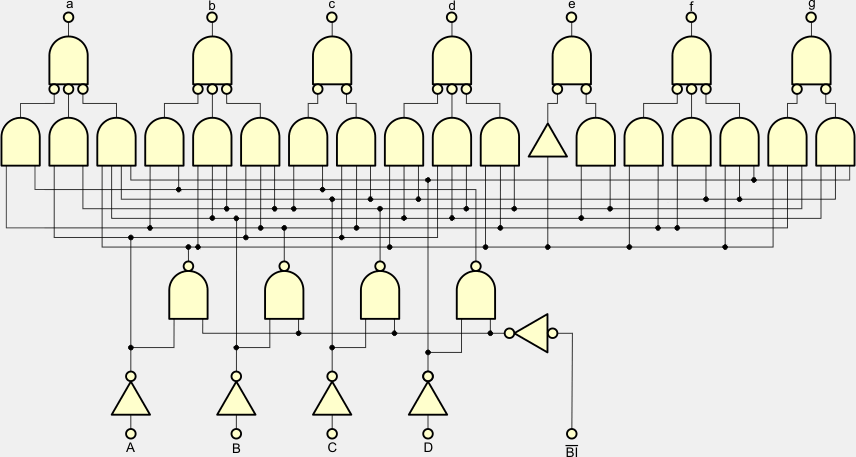

Wewnętrzna sieć logiczna dekodera 7449 jest następująca:
Liczba dziesiętna lub funkcja |
Wejścia | BI | Wyjścia | |||||||||
A | B | C | D | a | b | c | d | e | f | g | ||
0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
1 | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 |
2 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 0 | 1 |
3 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 1 |
4 | 0 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
5 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 1 |
6 | 0 | 1 | 1 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 |
7 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
8 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
9 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 1 |
10 | 1 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 1 |
11 | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 |
12 | 1 | 1 | 0 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 1 | 1 |
13 | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 1 | 0 | 1 | 1 |
14 | 1 | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
15 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
BI | X | X | X | X | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Opis parametru | 54LS49 | 74LS49 | Jednostka | |
VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | V |
VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | V |
VIL | Napięcie wejściowe dla stanu 0 | 0,7 | 0,8 | V |
VOH | Napięcie wyjściowe dla stanu 1 | 5,5 | 5,5 | V |
VOL | Napięcie wyjściowe dla stanu 0 | 0,25...0,4 | 0,25...0,5 | V |
IIH | Prąd wejściowy w stanie 1 | 20 | 20 | µA |
IIL | Prąd wejściowy w stanie 0 | -0,4 | -0,4 | mA |
IOH | Prąd wyjściowy w stanie 1 | 250 | 250 | µA |
IOL | Prąd wyjściowy w stanie 0 | 4 | 8 | mA |
ICC | Prąd zasilania | 8...15 | 8...15 | mA |
TA | Zakres temperatur pracy | -55...125 | 0...70 | °C |
tpLH | Czas propagacji z 0 na 1 | 100 | 100 | ns |
tpHL | Czas propagacji z 1 na 0 | 100 | 100 | ns |
