SN7436 – cztery dwuwejściowe bramki NOR




Oznaczenie graficzne bramki NOR typu SN7436



Opis

Układ SN7436 zawiera cztery dwuwejściowe bramki uniwersalne NOR (ang. Quad 2-input NOR gate), które realizują funkcję zaprzeczonej sumy logicznej:

Bramka NOR jest bramką uniwersalną, podobnie jak bramka NAND, ponieważ można przy jej pomocy zrealizować dowolną funkcję logiczną.



Tabelka stanów bramki NOR typu SN7436

A B Y
1 X 0
X 1 0
0 0 1

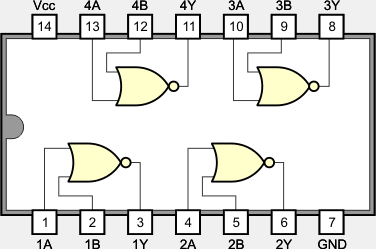

Funkcje końcówek



Wybrane parametry elektryczne

  Opis parametru 7436 Jednostka
VCC Napięcie zasilania 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,2...0,4 V
IIH Prąd wejściowy w stanie 1 40 µA
IIL Prąd wejściowy w stanie 0 -1,6 mA
IOH Prąd wyjściowy w stanie 1 -0,4 mA
IOL Prąd wyjściowy w stanie 0 16 mA
ICCH Prąd zasilania w stanie wysokim 8...16 mA
ICCL Prąd zasilania w stanie niskim 14...27 mA
TA Zakres temperatur pracy 0...70 °C
tPLH Czas propagacji z 0 na 1 12...22 ns
tPHL Czas propagacji z 1 na 0 8...15 ns



Parametry techniczne od producentów
