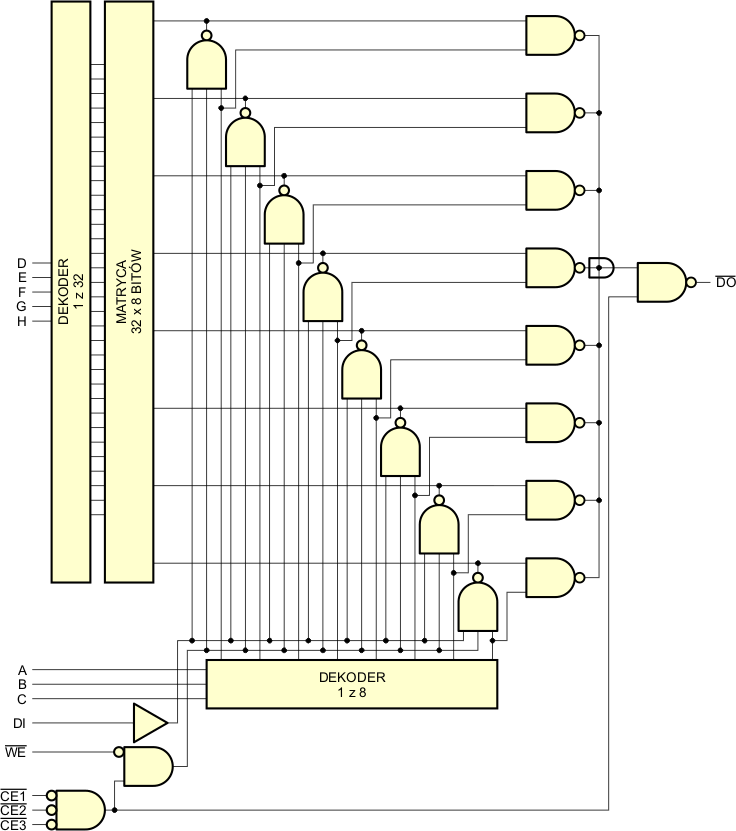

Układ 74300 zawiera pamięć RAM zorganizowaną w 256 słów 1-bitowych (ang. 256-Bit RAM). Wewnętrznie pamięć jest zorganizowana w 32 słowa 8-bitowe, z których wybierane są poszczególne bity. Wyjście pamięci jest typu otwarty kolektor. Takie rozwiązanie pozwala łączyć pamięci 74300 w większe bloki.

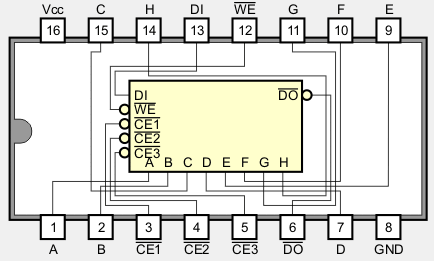

Znaczenie wejść/wyjść układu jest następujące:
DI | – | wejście danych |
WE | – | stan niski powoduje zapis informacji z wejścia DI w wybranym bicie pamięci. |
CE | – | stan niski uaktywnia pamięć. W stanie wysokim pamięć jest zablokowana, a wyjście znajduje się w stanie wysokiej impedancji. |
A...H | – | wejścia adresowe |
DO | – | zanegowane wyjście danych |
Procedura zapisu bitu do pamięci jest następująca:
Procedura odczytu bitu z pamięci jest następująca:
CE | WE | Operacja | DO |
0 | 0 | Zapis | Odłączone |
0 | 1 | Odczyt | Negacja zapamiętanego bitu |
1 | X | Brak operacji | Odłączone |
Opis parametru | 54S300 | 74S300 | Jednostka | |
VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | V |
VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | V |
VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | V |
VOH | Napięcie wyjściowe dla stanu 1 | 5,5 | 5,5 | V |
VOL | Napięcie wyjściowe dla stanu 0 | 0,5 | 0,5 | V |
IIH | Prąd wejściowy w stanie 1 | 20 | 20 | µA |
IIL | Prąd wejściowy w stanie 0 | -250 | -250 | µA |
IOH | Prąd wyjściowy w stanie 1 | 100 | 100 | µA |
IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | mA |
ICC | Prąd zasilania | 100...143 | 100...143 | mA |
TA | Zakres temperatur pracy | -55...125 | 0...70 | °C |
