SN74271 – 2048-bitowa pamięć ROM (256 x 8b) z wyjściami typu otwarty kolektor




Oznaczenie graficzne pamięci ROM typu SN74271



Opis

Układ SN74271 zawiera pamięć ROM (ang. Read Only Memory) o organizacji 256 x 8 bitów. Zawartość pamięci ROM jest ustalana na etapie produkcji. Z tego powodu wykorzystanie tych pamięci w warunkach amatorskich jest problematyczne – producenci mogą zamawiać pamięci o określonej zawartości, co jest opłacalne przy produkcji wielkoseryjnej. Amatorzy zwykle korzystają z pamięci PROM (ang. Programable Read Only Memory) lub EPROM (ang. Erasable Programmable Read Only Memory). Pamięci PROM i EPROM można samodzielnie programować w odpowiednich programatorach. Pamięć PROM po zaprogramowaniu nie może już być zmieniana, ponieważ programowanie polega na trwałym przepaleniu wewnętrznych ścieżek. Pamięć EPROM da się wykasować, np. za pomocą lampy UV, po czym można ją ponownie zaprogramować.

Pamięć posiada 8 wyjść danych: DO1...DO8, 8 wejść adresowych: ADA...ADH oraz dwa wejścia wybierające CS1 i CS2. Wszystkie wyjścia danych są typu otwarty kolektor, dzięki czemu możemy łatwo łączyć ze sobą wyjścia z innych pamięci.

Układ pamięci uaktywnia się przy obu sygnałach CS1 i CS2 równych 0. Dane wyjściowe pojawiają się po podaniu adresu na wejścia adresowe, gdy układ jest aktywny. Adres komórki jest liczbą binarną w naturalnym kodzie dwójkowym.

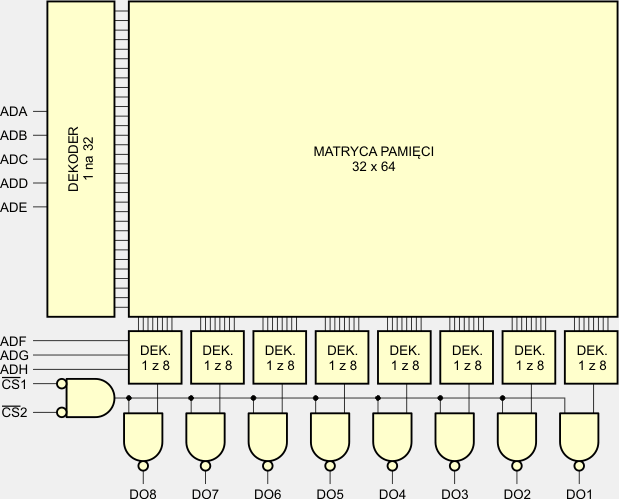

Struktura wewnętrzna pamięci 74271 jest następująca:



Funkcje końcówek

54S271J
74S271J, 74S271N

Wybrane parametry elektryczne

  Opis parametru 54S271 74S271 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 V
VOL Napięcie wyjściowe dla stanu 0 0,5 0,5 V
IIH Prąd wejściowy w stanie 1 25 25 µA
IIL Prąd wejściowy w stanie 0 -0,25 -0,25 mA
IOH Prąd wyjściowy w stanie 1 50...100 50...100 µA
IOL Prąd wyjściowy w stanie 0 16 16 mA
ICC Prąd zasilania 105...155 105...155 mA
TA Zakres temperatur pracy -55...125 0...70 °C
ta(CS) Czas uaktywnienia układu 15...45 15...30 ns
ta(ad) Czas dostępu do danych 45...95 45...70 ns



Parametry techniczne od producentów

SN74271
