74270 – 2048-bitowa pamięć ROM (512 x 4b) z wyjściami typu otwarty kolektor




Oznaczenie graficzne pamięci ROM typu 74270



Opis

Układ 74270 zawiera pamięć ROM (ang. Read Only Memory) o organizacji 512 x 4 bity. Zawartość pamięci ROM jest ustalana na etapie produkcji. Z tego powodu wykorzystanie tych pamięci w warunkach amatorskich jest problematyczne – producenci mogą zamawiać pamięci o określonej zawartości, co jest opłacalne przy produkcji wielkoseryjnej. Amatorzy zwykle korzystają z pamięci PROM (ang. Programable Read Only Memory) lub EPROM (ang. Erasable Programmable Read Only Memory). Pamięci PROM i EPROM można samodzielnie programować w odpowiednich programatorach. Pamięć PROM po zaprogramowaniu nie może już być zmieniana, ponieważ programowanie polega na trwałym przepaleniu wewnętrznych ścieżek. Pamięć EPROM da się wykasować, np. za pomocą lampy UV, po czym można ją ponownie zaprogramować.

Pamięć posiada 4 wyjścia danych: DO1...DO4, 9 wejść adresowych: ADA...ADI oraz wejście wybierające CS. Wszystkie wyjścia danych są typu otwarty kolektor, dzięki czemu możemy łatwo łączyć ze sobą wyjścia z innych pamięci.

Układ pamięci uaktywnia się przy sygnale CS = 0. Dane wyjściowe pojawiają się po podaniu adresu na wejścia adresowe, gdy układ jest aktywny. Adres komórki jest liczbą binarną w naturalnym kodzie dwójkowym.

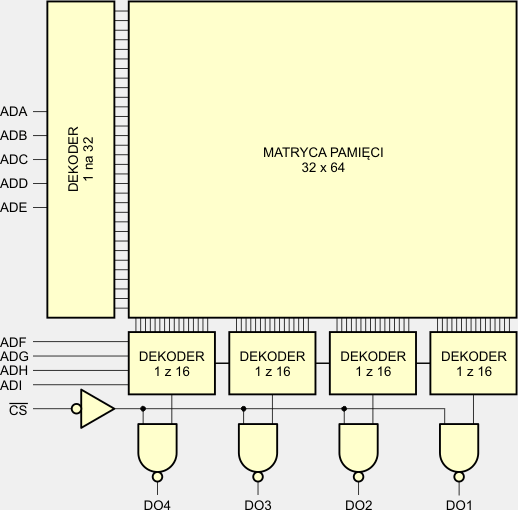

Struktura wewnętrzna pamięci 74270 jest następująca:

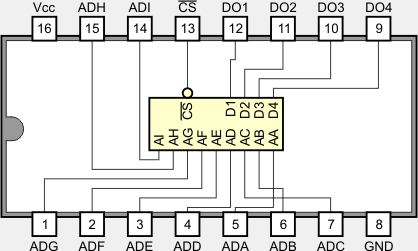

Obudowa DIL-16

Wybrane parametry elektryczne

  Opis parametru 54S270 74S270 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 5,5 5,5 V
VOL Napięcie wyjściowe dla stanu 0 0,5 0,5 V
IIH Prąd wejściowy w stanie 1 25 25 µA
IIL Prąd wejściowy w stanie 0 -0,25 -0,25 mA
IOH Prąd wyjściowy w stanie 1 50...100 50...100 µA
IOL Prąd wyjściowy w stanie 0 16 16 mA
ICC Prąd zasilania 105...155 105...155 mA
TA Zakres temperatur pracy -55...125 0...70 °C
ta(CS) Czas uaktywnienia układu 15...45 15...45 ns
ta(ad) Czas dostępu do danych 45...95 45...95 ns



Dane techniczne układu w Internecie

74270
