SN7426 – cztery dwuwejściowe bramki NAND do układów wysokonapięciowych




Oznaczenie graficzne bramki NAND typu SN7426



Opis

Układ SN7426 zawiera cztery dwuwejściowe bramki uniwersalne NAND (ang. NAND) z otwartym kolektorem (ang. Quad 2-input high voltage interface NAND gate with open collector outputs), które realizują funkcję zaprzeczonego iloczynu logicznego:

Bramki posiadają wyjście typu otwarty kolektor, które umożliwia połączenie z układami CMOS lub innymi systemami na 12V. Wyjście wytrzymuje napięcie do 15V.



Tabelka stanów bramki NAND typu SN7426

A B Y
1 1 0
0 X 1
X 0 1



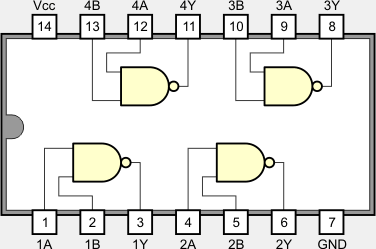

Funkcje końcówek

Wybrane parametry elektryczne

  Opis parametru 5426 7426 74LS26 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 15 15 15 V
VOL Napięcie wyjściowe dla stanu 0 0,4 0,4 0,25...0,5 V
IIH Prąd wejściowy w stanie 1 40 40 20 µA
IIL Prąd wejściowy w stanie 0 -1,6 -1,6 -0,4 mA
IOH Prąd wyjściowy w stanie 1 50µA...1mA 50µA...1mA 50µA...1mA mA
IOL Prąd wyjściowy w stanie 0 16 16 8 mA
ICCH Prąd zasilania w stanie wysokim 4...8 4...8 0,8...1,6 mA
ICCL Prąd zasilania w stanie niskim 12...22 12...22 2,4...4,4 mA
TA Zakres temperatur pracy -55...125 0...70 0...70 °C
tPLH Czas propagacji z 0 na 1 16...24 16...24 17...32 ns
tPHL Czas propagacji z 1 na 0 11...17 11...17 15...28 ns



Parametry techniczne od producentów

SN5426, SN54LS26, SN7426, SN74LS26
