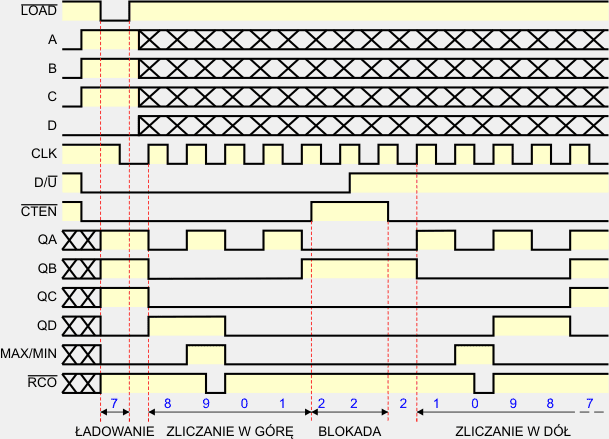

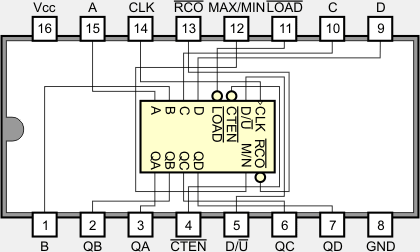

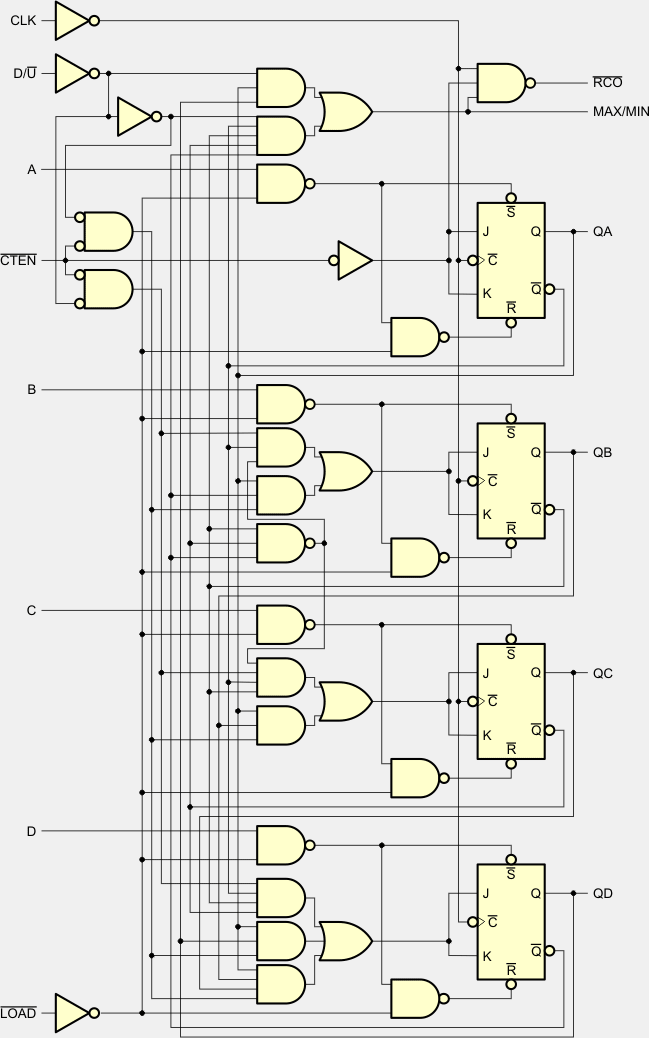

Układ 74190 zawiera synchroniczny, rewersyjny licznik dziesiętny BCD (ang. Synchronous Up/Down BCD Counter). Wyjścia licznika zmieniają stany synchronicznie w takt impulsów zegarowych. Znaczenie wejść/wyjść układu jest następujące:
CLK | – | sygnał zegarowy. Licznik reaguje na dodatnie zbocza impulsów zegarowych, jeśli jest w trybie zliczania. |
D/U | – | określa kierunek zliczania: stan wysoki 1 – licznik zlicza do tyłu, stan niski 0 – licznik zlicza do przodu |
CTEN | – | uaktywnia licznik w stanie niskim 0. W stanie wysokim 1 licznik jest zablokowany i nie zlicza impulsów zegarowych. |
LOAD | – | stan niski 0 powoduje przepisanie danych z wejść A...D na wyjścia QA...QD niezależnie od sygnału CLK. |
A...D | – | wejścia danych. |
RCO | – | generuje ujemny impuls o czasie trwania równym ujemnemu impulsowi sygnału zegarowego, gdy licznik przekracza wartość maksymalną lub minimalną. |
MAX/MIN | – | generuje dodatni impuls o czasie trwania równym okresowi zegara, gdy licznik przekracza wartość maksymalną lub minimalną. |
QA...QD | – | wyjścia stanu licznika w kodzie BCD |
Opis parametru | 54190 | 74190 | 74LS190 | Jednostka | ||
VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | 4,75...5,25 | V | |
VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | 2 | V | |
VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | 0,8 | V | |
VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | 2,7...3,4 | V | |
VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | 0,25...0,5 | V | |
IIH | Prąd wejściowy w stanie 1 | wszystkie wejścia z wyjątkiem CTEN | 40 | 40 | 20 | µA |
CTEN | 120 | 120 | 60 | |||
IIL | Prąd wejściowy w stanie 0 | wszystkie wejścia z wyjątkiem CTEN | -1,6 | -1,6 | -0,4 | mA |
CTEN | -4,8 | -4,8 | -1,2 | |||
IOH | Prąd wyjściowy w stanie 1 | -0,8 | -0,8 | -0,4 | mA | |
IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | 8 | mA | |
ICC | Prąd zasilania | 65...99 | 65...105 | 20...35 | mA | |
TA | Zakres temperatur pracy | -55...125 | 0...70 | 0...70 | °C | |
tw(CLK) | Szerokość impulsu zegarowego | 25 | 25 | 25 | ns | |
tw(LOAD) | Szerokość impulsu ładowania | 35 | 35 | 35 | ns | |
fclock | Częstotliwość zegara | 0...20 | 0...20 | 0...20 | MHz |
