SN74187 – 1024-bitowa pamięć ROM (256 x 4b) z wyjściami typu otwarty kolektor




Oznaczenie graficzne pamięci ROM typu SN74187



Opis

Układ SN74187 zawiera pamięć ROM (ang. Read Only Memory) o organizacji 256 x 4 bity. Zawartość pamięci ROM jest ustalana na etapie produkcji. Z tego powodu wykorzystanie tych pamięci w warunkach amatorskich jest problematyczne – producenci mogą zamawiać pamięci o określonej zawartości, co jest opłacalne przy produkcji wielkoseryjnej. Amatorzy zwykle korzystają z pamięci PROM (ang. Programable Read Only Memory) lub EPROM (ang. Erasable Programmable Read Only Memory). Pamięci PROM i EPROM można samodzielnie programować w odpowiednich programatorach. Pamięć PROM po zaprogramowaniu nie może już być zmieniana, ponieważ programowanie polega na trwałym przepaleniu wewnętrznych ścieżek. Pamięć EPROM da się wykasować, np. za pomocą lampy UV, po czym można ją ponownie zaprogramować.

Pamięć posiada 4 wyjścia danych: DO1...DO4, 8 wejść adresowych: ADA...ADH oraz 2 wejścia wybierające S1 i S2. Wszystkie wyjścia danych są typu otwarty kolektor, dzięki czemu możemy łatwo łączyć ze sobą wyjścia z innych pamięci.

Układ pamięci uaktywnia się przy sygnałach S1 i S2 w stanie niskim 0. Dane wyjściowe pojawiają się po podaniu adresu na wejścia adresowe, gdy układ jest aktywny. Adres komórki jest liczbą binarną w naturalnym kodzie dwójkowym.

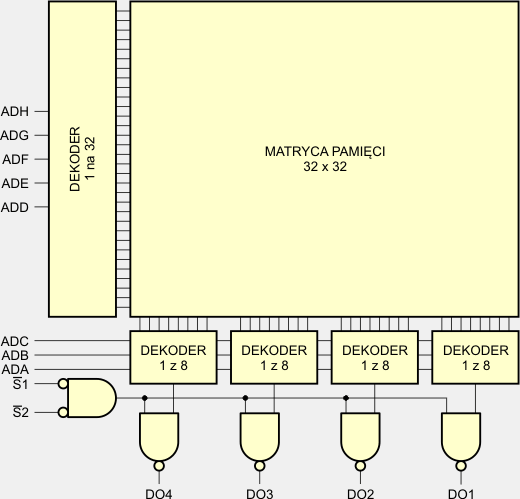

Struktura wewnętrzna pamięci 74187 jest następująca:

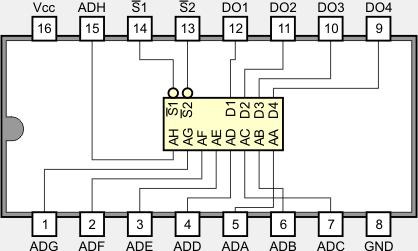

Funkcje końcówek

54187J, 54187W
74187J, 74187N

Wybrane parametry elektryczne

  Opis parametru 54187 74187 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VOH Napięcie wyjściowe dla stanu 1 5,5 5,5 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 V
VOL Napięcie wyjściowe dla stanu 0 0,4...0,45 0,4...0,45 V
IIH Prąd wejściowy w stanie 1 40 40 µA
IIL Prąd wejściowy w stanie 0 -1 -1 mA
IOH Prąd wyjściowy w stanie 1 40 40 µA
IOL Prąd wyjściowy w stanie 0 16 16 mA
ICC Prąd zasilania 92...130 92...130 mA
TA Zakres temperatur pracy -55...125 0...70 °C
ta(CS) Czas uaktywnienia układu 20...30 20...30 ns
ta(ad) Czas dostępu do danych 40...60 40...60 ns



Parametry techniczne od producentów

SN74187
