SN74162 – 4-bitowy synchroniczny licznik dziesiętny




Oznaczenie graficzne licznika synchronicznego typu 74162



Opis

Układ SN74162 zawiera 4-bitowy synchroniczny licznik dziesiętny (ang. Synchronous 4-Bit Decade Counter). Liczniki synchroniczne różnią się od liczników asynchronicznych tym, iż stan wyjściowy zmienia się synchronicznie z impulsami zegarowymi, czyli nie występują opóźnienia pomiędzy bitami QA...QD. Układ posiada 6 wejść sterujących, 4 wejścia danych A...D, 1 wyjście przeniesienia rozpływowego RCO i cztery wyjścia danych QA...QD.

CLR – stan niski powoduje synchroniczne wyzerowanie licznika przy narastającym zboczu sygnału zegarowego CLK.

LOAD – stan niski powoduje wpisanie do przerzutnika stanu wejść A...D przy narastającym zboczu impulsu zegarowego CLK.

ENT i ENP – wejścia uaktywniające, muszą być w stanie wysokim 1, aby licznik zliczał. Wejście ENT dodatkowo uaktywnia wyjście przeniesienia rozpływowego RCO (ang. Ripple Carry Output). Przejście z 1 na 0 na wejściach ENT i ENP powinno nastąpić przy stanie wysokim wejścia zegarowego CLK.

CLK – wejście impulsów zegarowych. Zmiana stanu licznika następuje przy zboczu narastającym (0 → 1) impulsu zegarowego.

A...D – wejścia ustawiające stan licznika zostają wpisane do licznika przy stanie niskim na wejściu LOAD i przy narastającym zboczu sygnału zegarowego CLK.

RCO – wyjście przeniesienia rozpływowego. Pojawia się na nim dodatni impuls o szerokości impulsu QA, jeśli stan licznika przechodzi z 9 na 0 oraz wejście ENT jest w stanie wysokim 1. Wyjście to może posłużyć do uaktywnienia następnej dekady liczącej.

QA...QD – wyjście licznika.

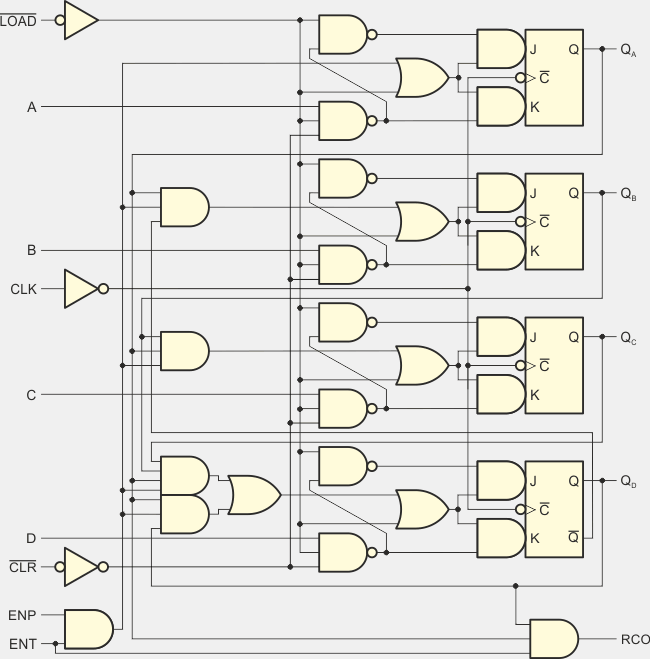

Sieć logiczna licznika 74162

Funkcje końcówek

SN54162J, SN54LS162J, SN54S162J
SN54162W, SN54LS162W, SN54S162W
SN74162J, SN74162N, SN54S162
SN74LS162D, SN74S162D
SN74LS162J, SN74S162J
SN74LS162N, SN74S162N

Wybrane parametry elektryczne

  Opis parametru 54162 74162 74LS162 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 2,4...3,4 2,7...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,2...0,4 0,2...0,4 0,25...0,5 V
IIH Prąd wejściowy w stanie 1 CLK lub ENT 80 80 40 µA
Pozostałe 40 40 20
IIL Prąd wejściowy w stanie 0 CLK lub ENT -3,2 -3,2 -0,8 mA
Pozostałe -1,6 -1,6 -0,4
IOH Prąd wyjściowy w stanie 1 -0,8 -0,8 -0,4 mA
IOL Prąd wyjściowy w stanie 0 16 16 8 mA
ICCH Prąd zasilania, wyjścia w stanie 1 59...85 59...94 18...31 mA
ICCL Prąd zasilania, wyjścia w stanie 0 63...91 63...101 19...32 mA
TA Zakres temperatur pracy -55...125 0...70 0...70 °C
tw(CLK) Szerokość impulsów CLK 25 25 25 ns
tw(CLR) Szerokość impulsów CLR 20 20 20 ns
tsu Czas przygotowania danych A,B,C,D 20 20 20 ns
ENP 20 20 20
LOAD 25 25 20
CLR 20 20 20
fCLK Częstotliwość zegara 0...25 0...25 0...25 MHz



Parametry techniczne od producentów

74162
