SN74141 – dekoder kodu BCD na kod dziesiętny




Oznaczenie dekodera typu SN74141



Opis

Układ SN74141 jest drugiej generacji dekoderem kodu BCD na kod dziesiętny (ang. BCD-to-Decimal Decoder/Driver), który zaprojektowano specjalnie do sterowania lampami wskaźnikowymi z zimną katodą. Dekoder minimalizuje czasy przełączania w celu zachowania stabilności wyświetlacza. W układzie zastosowano pełne dekodowanie wszystkich możliwych stanów wejściowych. Dla stanów binarnych na wejściu od 10 do 15 (1010...1111) wszystkie wyjścia znajdują się w stanie wyłączenia. Dlatego dekoder SN74141 można wykorzystać do wygaszania cyfr na wyświetlaczu bez dodatkowych układów. Na wyjściu zastosowano wysoko wydajne tranzystory n-p-n o maksymalnym prądzie wstecznym 50µA przy napięciu 55V. Zastosowano również dla każdego wyjścia diody o małej rezystancji przewodzenia do blokowania tranzystorów w celu minimalizowania efektów linii transmisyjnej.



Tabelka stanów dekodera typu SN74141

Wejścia Wyjścia
A B C D 0 1 2 3 4 5 6 7 8 9
0 0 0 0 0 n n n n n n n n n
0 0 0 1 n 0 n n n n n n n n
0 0 1 0 n n 0 n n n n n n n
0 0 1 1 n n n 0 n n n n n n
0 1 0 0 n n n n 0 n n n n n
0 1 0 1 n n n n n 0 n n n n
0 1 1 0 n n n n n n 0 n n n
0 1 1 1 n n n n n n n 0 n n
1 0 0 0 n n n n n n n n 0 n
1 0 0 1 n n n n n n n n n 0
1 0 1 0 n n n n n n n n n n
1 0 1 1 n n n n n n n n n n
1 1 0 0 n n n n n n n n n n
1 1 0 1 n n n n n n n n n n
1 1 1 0 n n n n n n n n n n
1 1 1 1 n n n n n n n n n n

n - wyjście znajduje się w stanie nieaktywnym

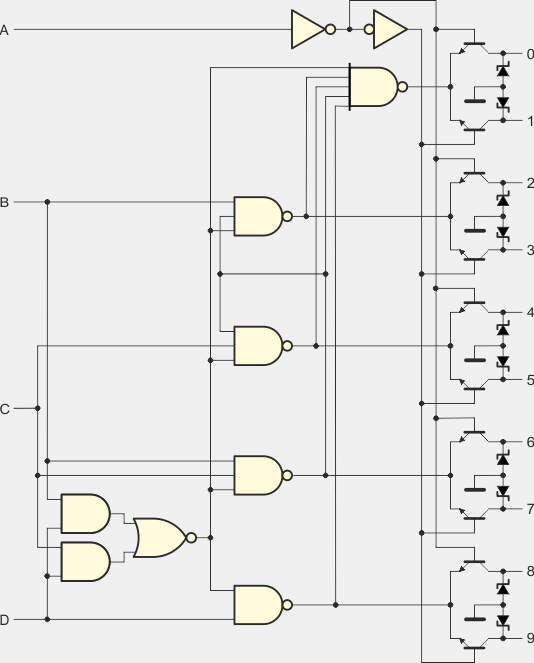

Sieć logiczna dekodera typu SN74141

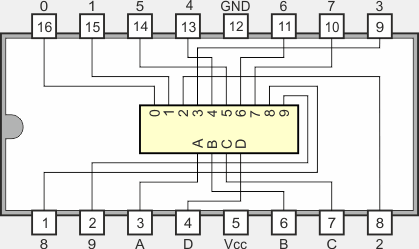

Funkcje końcówek

SN74141

Wybrane parametry elektryczne

  Opis parametru 74141 Jednostka
VCC Napięcie zasilania 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 V
VO(on) Napięcie wyjściowe w stanie włączonym 2,5 V
VO(off) Napięcie wyjściowe w stanie wyłączonym 60 V
IIH Prąd wejściowy w stanie 1 A 40 µA
B,C,D 80
IIL Prąd wejściowy w stanie 0 A -1,6 mA
B,C,D -3,2
IO(off) Prąd wyjściowy w stanie wyłączonym 50 µA
ICC Prąd zasilania 16...25 mA
TA Zakres temperatur pracy -55...125 °C



Parametry techniczne od producentów

SN74141
