SN74133 – jedna 13-wejściowa bramka NAND




Oznaczenie graficzne bramki NAND typu SN74133



Opis

Układ SN74133 zawiera jedną 13-wejściową bramkę uniwersalną NAND (ang. 13-Input Positive NAND Gate), która realizuje funkcję zaprzeczonego iloczynu logicznego:



Tabelka stanów bramki NAND typu SN74133

Wejścia A...M Y
Wszystkie 1 0
Co najmniej jedno 0 1

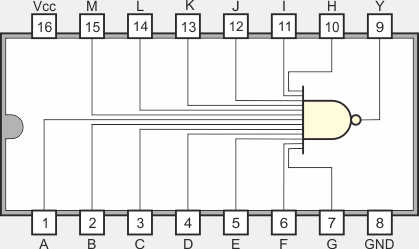

Funkcje końcówek

SN54S133J, SN54S133W
SN74S133D, SN74S133N

Wybrane parametry elektryczne

  Opis parametru 54S133 74S133 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,5...3,4 2,7...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,5 0,5 V
IIH Prąd wejściowy w stanie 1 50 50 µA
IIL Prąd wejściowy w stanie 0 -2 -2 mA
IOH Prąd wyjściowy w stanie 1 -1 -1 mA
IOL Prąd wyjściowy w stanie 0 20 20 mA
ICCH Prąd zasilania w stanie wysokim 3...5 3...5 mA
ICCL Prąd zasilania w stanie niskim 5,5...10 5,5...10 mA
TA Zakres temperatur pracy -55...125 0...70 °C
tpLH Czas propagacji z 0 na 1 4...6 4...6 ns
tpHL Czas propagacji z 1 na 0 4,5...7 4,5...7 ns



Parametry techniczne od producentów

SN74S133
