SN74128 – cztery dwuwejściowe sterowniki NOR linii 50Ω




Oznaczenie graficzne bramki NOR typu SN74128



Opis

Układ SN7428 zawiera cztery dwuwejściowe bramki NOR – sterowniki linii 50Ω (ang. Quadruple 2-input NOR Line Drivers), które realizują funkcję zaprzeczonej sumy logicznej lub iloczynu zaprzeczeń (są to funkcje równoważne, ponieważ wynikają z praw De Morgana):



Tabelka stanów bramki NOR typu SN74128

A B Y
1 X 0
X 1 0
0 0 1

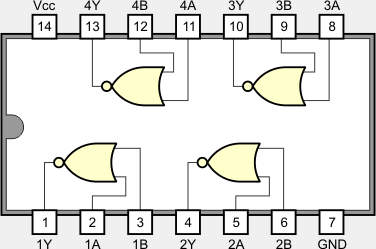

Funkcje końcówek

SN54128J, SN54128W
SN74128N

Wybrane parametry elektryczne

  Opis parametru 54128 74128 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 2,4...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,26...0,4 0,26...0,4 V
IIH Prąd wejściowy w stanie 1 40 40 µA
IIL Prąd wejściowy w stanie 0 -1,6 -1,6 mA
IOH Prąd wyjściowy w stanie 1 29 -42,4 mA
IOL Prąd wyjściowy w stanie 0 48 48 mA
ICCH Prąd zasilania w stanie wysokim 12...21 12...21 mA
ICCL Prąd zasilania w stanie niskim 33..67 33..67 mA
TA Zakres temperatur pracy -55...125 0...70 °C
tPLH Czas propagacji z 0 na 1 6...15 6...15 ns
tPHL Czas propagacji z 1 na 0 8...18 8...18 ns



Parametry techniczne od producentów

SN74128
