SN7412 – trzy trójwejściowe bramki NAND z wyjściami z otwartym kolektorem




Oznaczenie graficzne bramki AND typu SN7412



Opis

Układ SN7412 zawiera trzy trójwejściowe bramki NAND (ang. Triple 3-input NAND gates with open-collector outputs), które realizują funkcję zaprzeczenia iloczynu logicznego:

Do prawidłowej pracy wyjścia z otwartym kolektorem wymagają rezystorów podciągających (ang. pull-up resistors), które łączą wyjście układu z plusem napięcia zasilającego. Wyjścia typu otwarty kolektor można ze sobą łączyć, otrzymując funkcję logicznego iloczynu.



Tabelka stanów bramki AND typu SN7412

A B C Y
1 1 1 0
0 X X 1
X 0 X 1
X X 0 1

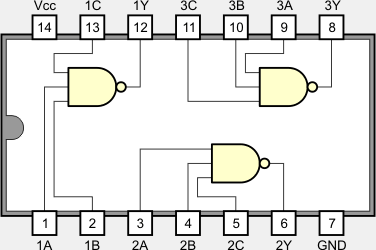

Funkcje końcówek

Wybrane parametry elektryczne

  Opis parametru 5412 7412 74LS12 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 5,5 5,5 5,5 V
VOL Napięcie wyjściowe dla stanu 0 0,2...0,4 0,2...0,4 0,25...0,5 V
IIH Prąd wejściowy w stanie 1 40 40 20 µA
IIL Prąd wejściowy w stanie 0 -1,6 -1,6 -0,4 mA
IOH Prąd wyjściowy w stanie 1 0,25 0,25 0,1 mA
IOL Prąd wyjściowy w stanie 0 16 16 8 mA
ICCH Prąd zasilania w stanie wysokim 3...6 3...6 0,7...1,4 mA
ICCL Prąd zasilania w stanie niskim 9...16,5 9...16,5 1,8...3,3 mA
TA Zakres temperatur pracy -55...125 0...70 0...70 °C
tpLH Czas propagacji z 0 na 1 35...45 35...45 17...32 ns
tpHL Czas propagacji z 1 na 0 8...15 8...15 15...28 ns



Parametry techniczne od producentów

SN5412, SN54LS12, SN7412, SN74LS12
