SN7406 – sześć inwerterów NOT z otwartym kolektorem




Oznaczenie graficzne bramki NOT typu SN7406



Opis

Układ SN7406 zawiera sześć niezależnych inwerterów NOT z wysokonapięciowymi wyjściami z otwartym kolektorem (ang. Hex inverters with open colector hight-voltage outputs), które realizują funkcję zaprzeczenia logicznego:

Inwertery te potrafią łączyć się z układami MOS lub sterować wysoko prądowymi obciążeniami (żarówki lub przekaźniki). Układy 5406 i 7406 posiadają minimalne napięcie przebicia równe 30V.



Tabelka stanów bramki NOT typu SN7406

A Y
0 1
1 0

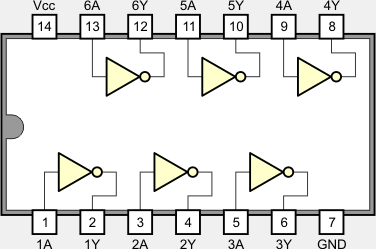

Funkcje końcówek

Wybrane parametry elektryczne

  Opis parametru 5406 7406 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 V
VOH Napięcie wyjściowe dla stanu 1 30 30 V
VOL Napięcie wyjściowe dla stanu 0 0,4...0,7 0,4...0,7 V
IIH Prąd wejściowy w stanie 1 40 40 µA
IIL Prąd wejściowy w stanie 0 -1,6 -1,6 mA
IOH Prąd wyjściowy w stanie 1 -0,25 -0,25 mA
IOL Prąd wyjściowy w stanie 0 30 40 mA
ICCH Prąd zasilania w stanie wysokim 30...48 30...48 mA
ICCL Prąd zasilania w stanie niskim 32...51 32...51 mA
TA Zakres temperatur pracy -55...125 0...70 °C
tPLH Czas propagacji z 0 na 1 10...15 10...15 ns
tPHL Czas propagacji z 1 na 0 15..23 15..23 ns



Parametry techniczne od producentów

SN5406, SN5416, SN7406, SN7416
