SN7400 – cztery dwuwejściowe bramki NAND




Oznaczenie graficzne bramki NAND typu SN7400



Opis

Układ SN7400 zawiera cztery (lub dwie) dwuwejściowe bramki uniwersalne NAND (ang. Quad 2-input NAND gate), które realizują funkcję zaprzeczonego iloczynu logicznego:

Jest to jedna z bardziej popularnych bramek, ponieważ pozwala zrealizować wszystkie pozostałe funkcje logiczne.



Tabelka stanów bramki NAND typu SN7400

A B Y
1 1 0
0 X 1
X 0 1

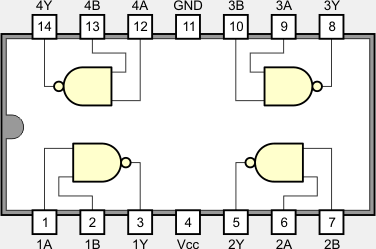

Funkcje końcówek

5400J
54LS00, 54S00J, 54S00W
7400, 74S00D, 74S00N, 74S00NS
74LS00, 74LS00D, 74LS00DB, 74LS00N, 74LS00NS
54AC00, 54ACT00, 54HC00, 54HCT00
74AC00, 74ACT00, 74HC00, 74HCT00

5400W

74LS00
74S00PS

Wybrane parametry elektryczne

  Opis parametru 5400 7400 74LS00 74S00 74AC00 74ACT00 74HC00 74HCT00 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 4,75...5,25 4,75...5,25 2...6 4,5...5,5 2...6 4,5...5,5 V
VIH Napięcie wejściowe dla stanu 1 2 2 2 2 0,7VCC 2 0,54VCC 0,54VCC V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 0,8 0,8 0,5VCC 0,8 0,25VCC 0,25VCC V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 2,4...3,4 2,7...3,4 2,7...3,4 0,9VCC 0,9VCC 0,9VCC 0,9VCC V
VOL Napięcie wyjściowe dla stanu 0 0,2...0,4 0,2...0,4 0,25...0,4 0,5 0,1 0,1 0,1...0,4 0,1...0,4 V
IIH Prąd wejściowy w stanie 1 40 40 20 50 0,1 0,1 0,1...1 0,1...1 µA
IIL Prąd wejściowy w stanie 0 -1,6 -1,6 -0,4 -2 -0,1...-1µA -0,1...-1µA -0,1...-1µA -0,1...-1µA mA
IOH Prąd wyjściowy w stanie 1 -0,4 -0,4 -0,4 -1 -75 -75 -25 -25 mA
IOL Prąd wyjściowy w stanie 0 16 16 8 20 75 75 25 25 mA
ICCH Prąd zasilania w stanie wysokim 4...8 4...8 0,8...1,6 10 20µA1) 20µA1) 20µA1) 20µA1) mA
ICCL Prąd zasilania w stanie niskim 12...22 12...22 2,4...4,4 16 20µA1) 20µA1) 20µA1) 20µA1) mA
TA Zakres temperatur pracy -55...125 0...70 0...70 0...70 -40...85 -40...85 -40...125 -40...125 °C
tpLH Czas propagacji z 0 na 1 11...22 11...22 9...15 3...4,5 2...10 1...9,5 8...23 10...25 ns
tpHL Czas propagacji z 1 na 0 7...15 7...15 10...15 3...5 1...8,5 1...8 8...23 10...25 ns

1) prąd ICC maksymalny przy przy IO = 0A



Parametry techniczne od producentów

SN5400, SN54LS00, SN54S00, SN7400, SN74LS00, SN74S00

SN54AC00, SN74AC00

SN54ACT00, SN74ACT00

SN54HC00, SN74HC00

SN54HCT00, SN74HCT00
